As conexões roscadas 90° cotovelo são elementos muito úteis para diversos tipos de tubulações. Elas servem para fazer a ligação entre dois tubos e são indicadas, principalmente, para instalações provisórias ou que passam por desmontagem frequentemente.

Isso porque seu sistema roscado permite a fácil montagem, desmontagem e manipulação da instalação. Além disso, esse material apresenta outras vantagens, como alta resistência e durabilidade. Dessa forma, suas diferentes classes de pressão permitem a utilização das conexões roscadas 90° cotovelo em vários tipos de indústrias.

Características das conexões roscadas 90° cotovelo

Esse tipo de conexão apresenta uma curvatura de 90°, ideal para derivação de tubulações e mudança na direção do sistema. Por conta de seu formato, ela é chamada de cotovelo.

Fabricadas em inox, elas seguem as dimensões conforme ANSI B 16.11. Suas extremidades rosqueadas podem ser NPT ou BSP.

A rosca NPT é cônica e mais usada em tubulações de água e gás. Assim, conforme a conexão vai sendo feita, o diâmetro da rosca aumenta até proporcionar uma vedação completa. Já a rosca BSP é paralela, mais indicada para sistemas residenciais e pode ser roscada até o fim.

Além dessas questões técnicas, esse tipo de conexão apresenta outras vantagens:

  • Facilidade no manuseio, sendo facilmente montada e desmontada;
  • Alto custo-benefício;
  • Por conta do seu material, apresenta alta resistência à processos como erosão e oxidação;
  • Resistência a diferentes níveis de temperatura;
  • Alta durabilidade, exigindo uma manutenção barata e esporádica;
  • Fácil acesso a espaços mais apertados;
  • Fácil encaixe nos tubos;
  • Menos tempo para a instalação;
  • Por fim, aguenta variados níveis de pressão, de acordo com a classe de pressão.

Classes de pressão 3000

A classe de pressão, nesse caso, é medida em libras e representa o quanto de pressão a conexão suporta. Assim, antes de adquirir a conexão, é essencial que o cliente saiba qual o produto ideal de acordo com o projeto.

Dessa forma, a classe de pressão 3000  significa que a conexão pode operar com pressão de até 3000 libras, por exemplo.

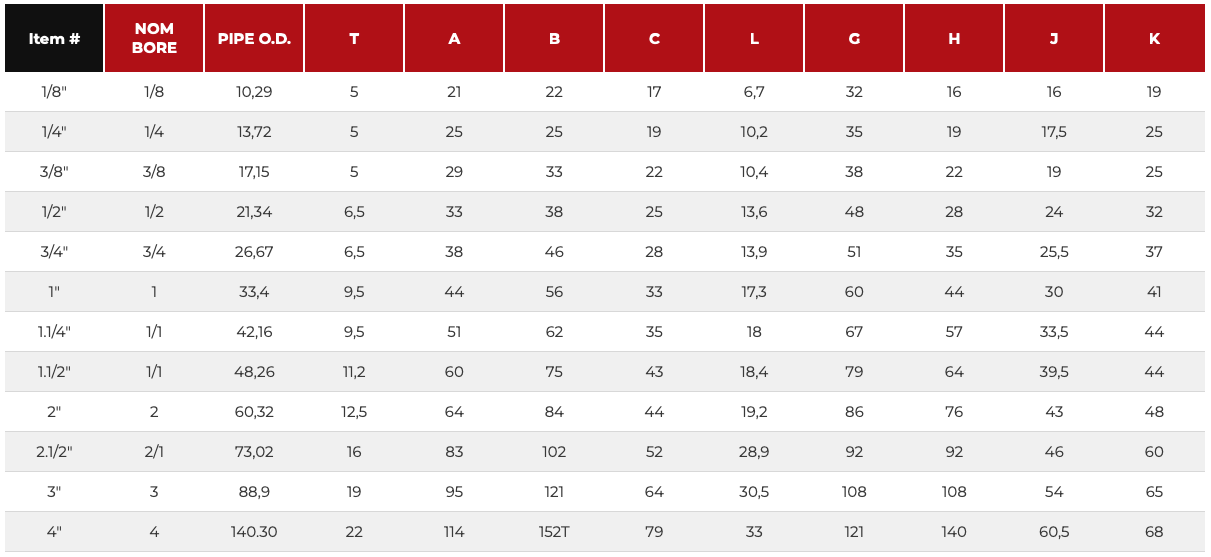

Item # NOM BORE PIPE O.D. T A B C L G H J K
1/8″ 1/8 10,29 5 21 22 17 6,7 32 16 16 19
1/4″ 1/4 13,72 5 25 25 19 10,2 35 19 17,5 25
3/8″ 3/8 17,15 5 29 33 22 10,4 38 22 19 25
1/2″ 1/2 21,34 6,5 33 38 25 13,6 48 28 24 32
3/4″ 3/4 26,67 6,5 38 46 28 13,9 51 35 25,5 37
1″ 1 33,4 9,5 44 56 33 17,3 60 44 30 41
1.1/4″ 1/1 42,16 9,5 51 62 35 18 67 57 33,5 44
1.1/2″ 1/1 48,26 11,2 60 75 43 18,4 79 64 39,5 44
2″ 2 60,32 12,5 64 84 44 19,2 86 76 43 48
2.1/2″ 2/1 73,02 16 83 102 52 28,9 92 92 46 60
3″ 3 88,9 19 95 121 64 30,5 108 108 54 65
4″ 4 140.30 22 114 152T 79 33 121 140 60,5 68

Arraste a tabela para o lado.
