Todo projeto industrial e residencial necessita um planejamento adequado sobre que tipo de material utilizar. Em um sistema de tubulação, isso não é diferente. Aliás, a escolha das peças corretas é essencial para o bom funcionamento de todo o sistema e, assim, da indústria em geral.
Escolher uma peça inadequada trará enormes prejuízos para o setor, causando perda de tempo e de dinheiro e colocando em risco a integridade dos colaboradores.
Dessa forma, luva de redução é um tipo de conexão ideal para diversos tipos de sistemas hidráulicos. Além de ser muito resistente, suas características estruturais proporcionam outras vantagens. Esse material também é fabricado de acordo com normas internacionais, que garantem a segurança e eficiência do item.
Principais características desse material
Uma luva de redução tem como principal função executar a união e redução entre tubos ou conexões de diâmetros diferentes, em linha reta. Esse material pode ser fabricado com diversos tipos de aços. Porém, a luva de redução fabricada em aço inox apresenta ótimas vantagens, por conta desse excelente material. Entre as principais, podemos citar:
- Resistência a impactos e a condições climáticas diversas;
- Resistência a processos como corrosão e erosão;
- Excelente custo-benefício;
- Manutenção barata e simples;
- Facilidade na instalação, montagem e desmontagem;
- Limpeza e higiene como grande diferencial;
- Por fim, resistente a variados níveis de pressão (2000, 3000 ou 6000 libras).
Além disso, esse item é fabricado de acordo com a norma ANSI B 16.11. Ela consiste em uma norma dimensional americana, que garante o padrão ideal para seu sistema de tubulação.
Vantagens das conexões roscadas
Além de possibilitar a união de dois tubos de diâmetros diferentes, esse tipo de luva de redução tem outras vantagens.
Nesse caso, como é uma conexão roscada, ela não é soldada ao tubo. Assim, sua instalação é mais simples e mais barata. No entanto, a sua instalação e manutenção precisam de atenção.
Como não é soldada, ela é muito indicada para sistemas que passam por constantes modificações, pois sua desmontagem não danifica o tubo. Assim, há menos prejuízos no processo de desmontagem em relação aos outros tipos de conexões. E, mesmo sendo roscada, esse material apresenta uma excelente vedação, sendo ideal para condução de fluídos e gases.

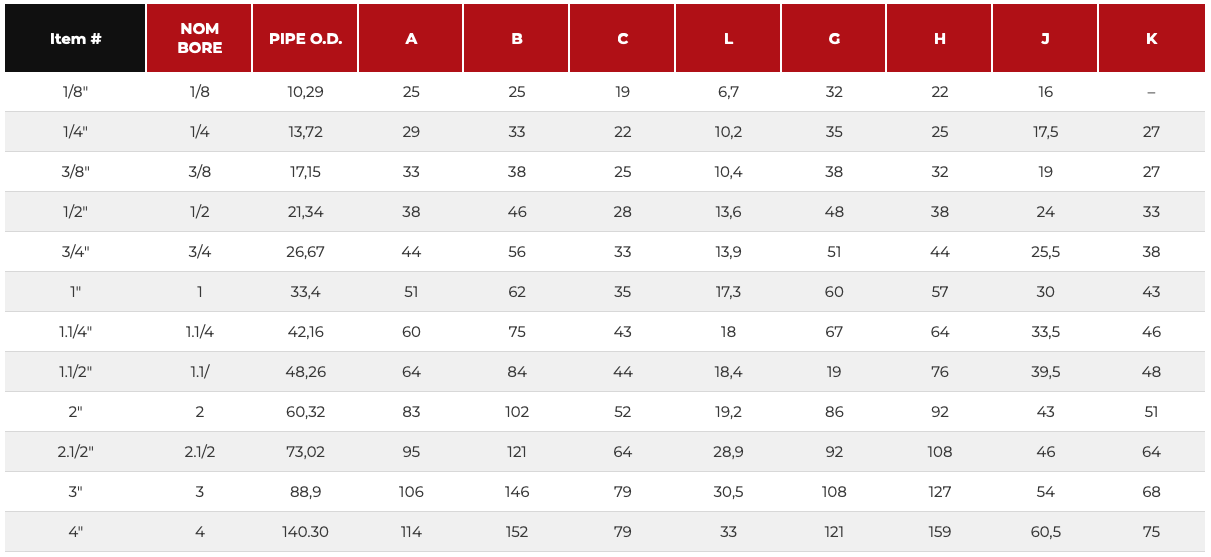

Item # | NOM BORE | PIPE O.D. | A | B | C | L | G | H | J | K |
1/8″ | 1/8 | 10,29 | 25 | 25 | 19 | 6,7 | 32 | 22 | 16 | – |
1/4″ | 1/4 | 13,72 | 29 | 33 | 22 | 10,2 | 35 | 25 | 17,5 | 27 |
3/8″ | 3/8 | 17,15 | 33 | 38 | 25 | 10,4 | 38 | 32 | 19 | 27 |
1/2″ | 1/2 | 21,34 | 38 | 46 | 28 | 13,6 | 48 | 38 | 24 | 33 |
3/4″ | 3/4 | 26,67 | 44 | 56 | 33 | 13,9 | 51 | 44 | 25,5 | 38 |
1″ | 1 | 33,4 | 51 | 62 | 35 | 17,3 | 60 | 57 | 30 | 43 |
1.1/4″ | 1.1/4 | 42,16 | 60 | 75 | 43 | 18 | 67 | 64 | 33,5 | 46 |
1.1/2″ | 1.1/ | 48,26 | 64 | 84 | 44 | 18,4 | 19 | 76 | 39,5 | 48 |
2″ | 2 | 60,32 | 83 | 102 | 52 | 19,2 | 86 | 92 | 43 | 51 |
2.1/2″ | 2.1/2 | 73,02 | 95 | 121 | 64 | 28,9 | 92 | 108 | 46 | 64 |
3″ | 3 | 88,9 | 106 | 146 | 79 | 30,5 | 108 | 127 | 54 | 68 |
4″ | 4 | 140.30 | 114 | 152 | 79 | 33 | 121 | 159 | 60,5 | 75 |
Arraste a tabela para o lado.
