As Conexões B 16.11 Socket Weld – Luva – 6000 LBS possuem encaixe para solda e alta resistência para auxiliar diversos tipos de encanamento
A indústria utiliza vários tipos de tubulações e elas precisam conter peças de alta qualidade. Ou seja, uma tubulação com peças defeituosas ou de baixa qualidade pode causar muitos prejuízos para uma indústria, além de colocar em risco a segurança dos trabalhadores. Uma das conexões mais utilizadas são as Conexões B 16.11 Socket Weld – Luva – 6000 LBS.
Assim, na hora de criar um projeto, é preciso saber qual tipo de material usar. Nas tubulações, as conexões exercem um papel ainda mais importante no seu bom funcionamento. Uma conexão escolhida de forma errada pode causar vazamentos e outros problemas, acima de tudo na indústria.
Dessa forma, as conexões neste formato possuem algumas características:
- Fabricação conforme norma ANSI B 16.11, norma internacional com objetivo de garantir um padrão de dimensões, oferecendo mais segurança ao produto;
- Material de acordo com a indicação: aço inox, carbono ou outras ligas;
- Encaixe para solda (Socket Welding);
- Resistência de pressão 6000 libras.
Vantagens das Conexões B 16.11 Socket Weld – Luva – 6000 LBS
Essas conexões apresentam muitas vantagens para a indústria. Entre elas, podemos citar:
- Alta resistência;
- Alto custo-benefício;
- Fácil instalação;
- Fácil e simples manutenção;
- Vantagem na aplicação de isolamento térmico e de pintura;
- Por fim, boa aparência.
Utilizações desse tipo de item
Esse tipo de conexão é muito utilizado em tubulações com diâmetros reduzidos e muito comum em sistemas de gás comprimido, água, ar e vapor. A categoria 6000 LBS é indicada para tubulações que sofrem com maior pressão e que transportam produtos mais corrosivos e com altas temperaturas. Como é feita de aço, essa conexão pode ser utilizada em diferentes tipos de indústrias, pois ela é resistente à corrosão e à erosão, por exemplo.
Portanto, é possível indicar essas conexões para:
- Engenharia e construção;
- Usinas variadas;
- Indústrias que lidam com gases e vapores, incluindo a indústria química, por exemplo;
- Indústria de petróleo;
- Indústria de papel e celulose;
- Mineração;
- Caldeiras;
- Montagens e instalações de máquinas e equipamentos;
- Indústria naval;
- Setor têxtil;
- Indústria metalúrgica.

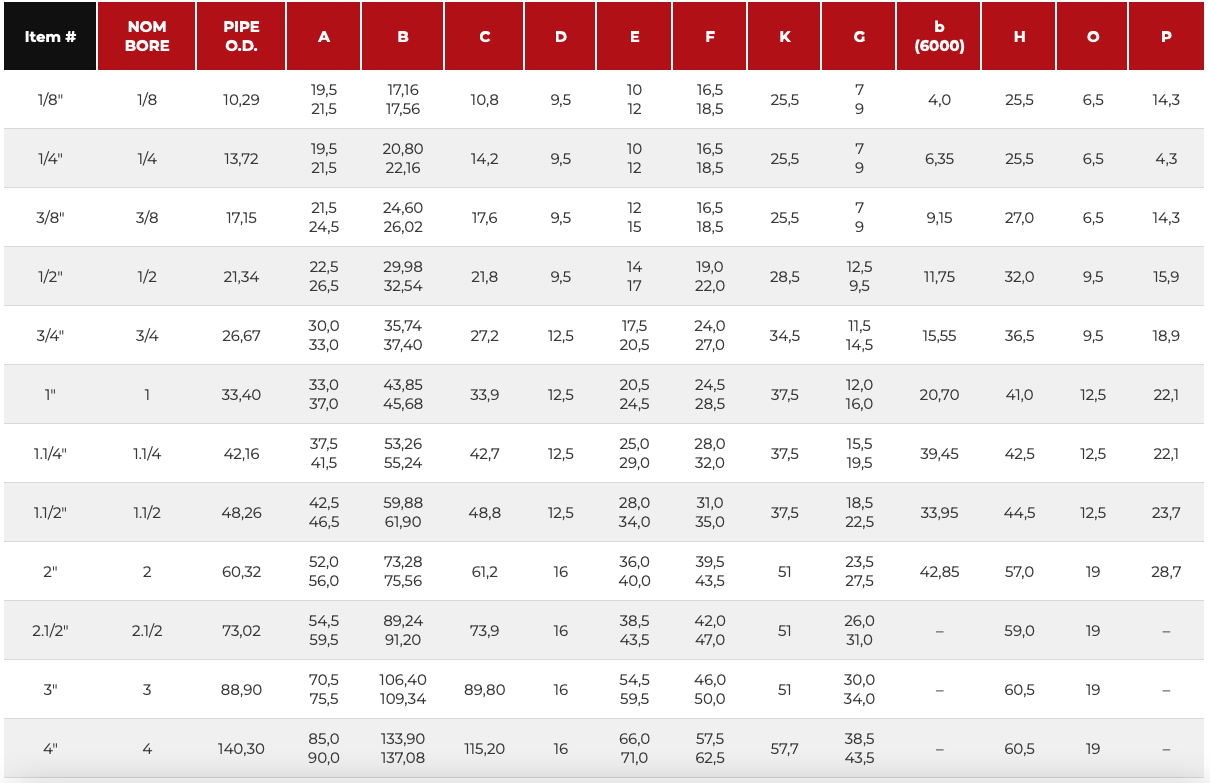

| Item # | NOM BORE | PIPE O.D. | A | B | C | D | E | F | K | G | b (6000) | H | O | P |
| 1/8″ | 1/8 | 10,29 | 19,5 21,5 |
17,16 17,56 |
10,8 | 9,5 | 10 12 |
16,5 18,5 |
25,5 | 7 9 |
4,0 | 25,5 | 6,5 | 14,3 |
| 1/4″ | 1/4 | 13,72 | 19,5 21,5 |
20,80 22,16 |
14,2 | 9,5 | 10 12 |
16,5 18,5 |
25,5 | 7 9 |
6,35 | 25,5 | 6,5 | 4,3 |
| 3/8″ | 3/8 | 17,15 | 21,5 24,5 |
24,60 26,02 |
17,6 | 9,5 | 12 15 |
16,5 18,5 |
25,5 | 7 9 |
9,15 | 27,0 | 6,5 | 14,3 |
| 1/2″ | 1/2 | 21,34 | 22,5 26,5 |
29,98 32,54 |
21,8 | 9,5 | 14 17 |
19,0 22,0 |
28,5 | 12,5 9,5 |
11,75 | 32,0 | 9,5 | 15,9 |
| 3/4″ | 3/4 | 26,67 | 30,0 33,0 |
35,74 37,40 |
27,2 | 12,5 | 17,5 20,5 |
24,0 27,0 |
34,5 | 11,5 14,5 |
15,55 | 36,5 | 9,5 | 18,9 |
| 1″ | 1 | 33,40 | 33,0 37,0 |
43,85 45,68 |
33,9 | 12,5 | 20,5 24,5 |
24,5 28,5 |
37,5 | 12,0 16,0 |
20,70 | 41,0 | 12,5 | 22,1 |
| 1.1/4″ | 1.1/4 | 42,16 | 37,5 41,5 |
53,26 55,24 |
42,7 | 12,5 | 25,0 29,0 |
28,0 32,0 |
37,5 | 15,5 19,5 |
39,45 | 42,5 | 12,5 | 22,1 |
| 1.1/2″ | 1.1/2 | 48,26 | 42,5 46,5 |
59,88 61,90 |
48,8 | 12,5 | 28,0 34,0 |
31,0 35,0 |
37,5 | 18,5 22,5 |
33,95 | 44,5 | 12,5 | 23,7 |
| 2″ | 2 | 60,32 | 52,0 56,0 |
73,28 75,56 |
61,2 | 16 | 36,0 40,0 |
39,5 43,5 |
51 | 23,5 27,5 |
42,85 | 57,0 | 19 | 28,7 |
| 2.1/2″ | 2.1/2 | 73,02 | 54,5 59,5 |
89,24 91,20 |
73,9 | 16 | 38,5 43,5 |
42,0 47,0 |
51 | 26,0 31,0 |
– | 59,0 | 19 | – |
| 3″ | 3 | 88,90 | 70,5 75,5 |
106,40 109,34 |
89,80 | 16 | 54,5 59,5 |
46,0 50,0 |
51 | 30,0 34,0 |
– | 60,5 | 19 | – |
| 4″ | 4 | 140,30 | 85,0 90,0 |
133,90 137,08 |
115,20 | 16 | 66,0 71,0 |
57,5 62,5 |
57,7 | 38,5 43,5 |
– | 60,5 | 19 | – |
Arraste a tabela para o lado.
