As Conexões Tubulares ANSI B 16.9 / MSS SP 43 – CAP – 6000 LBS são itens que fazem toda a diferença para construções, máquinas e equipamentos.
Enquanto parte de um encanamento, seus diferenciais incluem uma matéria-prima que garante resistência e durabilidade.
Características das Conexões Tubulares ANSI B 16.9 / MSS SP 43 – CAP – 6000 LBS
Em primeiro lugar, as conexões tubulares se destacam principalmente por unir um encanamento para transporte de líquidos e gases. Além disso, o modelo de luva é voltado para fazer reparos em estruturas que possam apresentar rachaduras e vazamentos.
Assim sendo, as conexões tubulares ANSI B 16.9 / MSS SP 43 – luva – 6000 LBS se destacam por apresentar padrões técnicos e estruturais diferenciados. Entre eles se destacam:
- Grande variedade de modelos para obra, com tamanhos e formatos diversos;
- Vasta gama de tamanhos e dimensões para atender todos os tipos de encanamento;
- Libragem capaz de aguentar elevada pressão de materiais que transporta.
A importância da ANSI B 16.9 e da MSS SP 43
As conexões que se adequam a ambas as diretrizes garantem um elevado padrão de qualidade. Isto porque, graças a MSS SP 43 e ANSI B 16.9, é possível ter a certeza de que seus modelos atenderão a todas as exigências dimensionais de qualidade.
Mas essa não é a única vantagem que a adequação a esses dois padrões oferece. Produtos que recebem seus selos de qualidade apresentam as seguintes vantagens:
- Nível adequado de resistência a corrosão e para durabilidade;
- Garantia de desempenho da peça em seu projeto, instalação, operação e manutenção;
- Atendimento aos padrões de resistência para suas funções em encanamentos;
- Medidas adequadas de espessura e cumprimento para evitar problemas de uso.
Diferenciais das conexões tubulares ANSI B 16.9 / MSS SP 43 – luva – 6000 LBS de aço
Conexões que contam com o aço como matéria-prima, apresentam um quadro de desempenho ainda melhor aos usuários. Afinal de contas, esse é um material resistente a oxidação, que não é afetado por diferenças mecânicas e de temperatura.
Além disso, o aço também garante um tempo de vida útil maior para a peça, o que faz o seu investimento ter uma excelente relação custo-benefício. E para que você garanta um produto de qualidade superior, contar com a Feital é a sua melhor escolha.

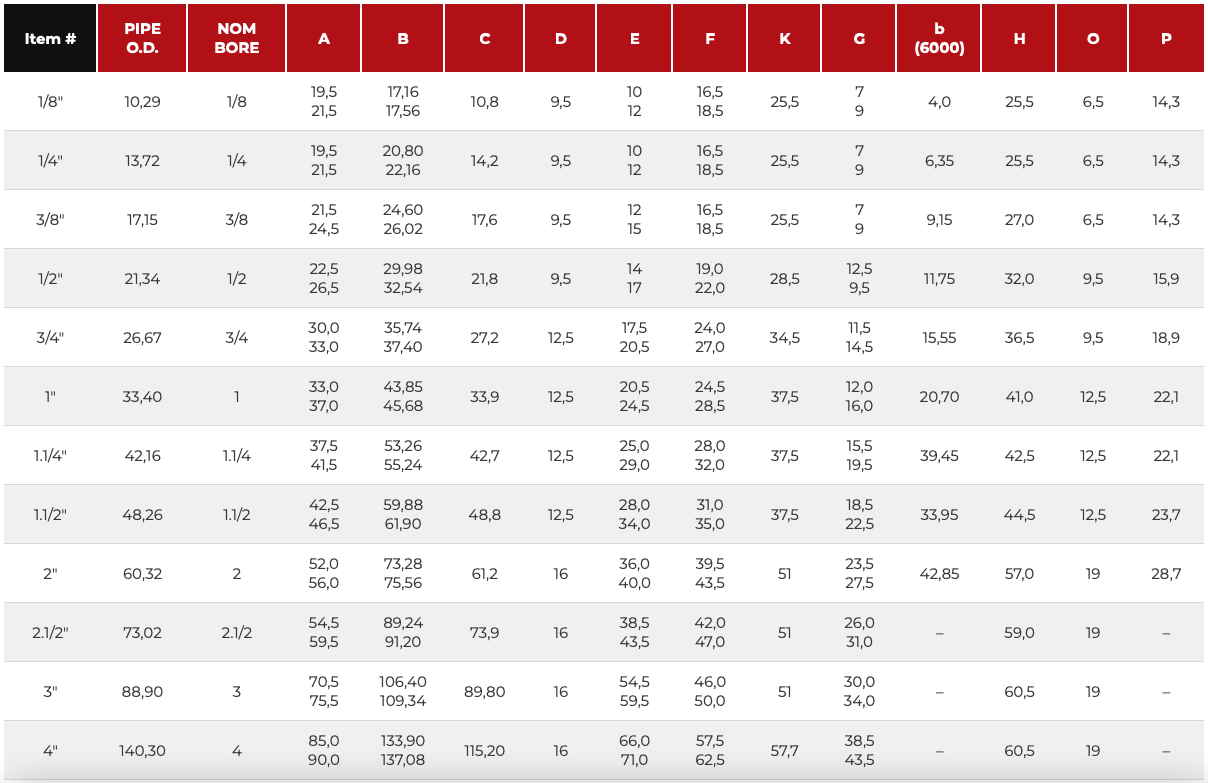

Item # | PIPE O.D. | NOM BORE | A | B | C | D | E | F | K | G | b (6000) | H | O | P |
1/8″ | 10,29 | 1/8 | 19,5 21,5 |
17,16 17,56 |
10,8 | 9,5 | 10 12 |
16,5 18,5 |
25,5 | 7 9 |
4,0 | 25,5 | 6,5 | 14,3 |
1/4″ | 13,72 | 1/4 | 19,5 21,5 |
20,80 22,16 |
14,2 | 9,5 | 10 12 |
16,5 18,5 |
25,5 | 7 9 |
6,35 | 25,5 | 6,5 | 14,3 |
3/8″ | 17,15 | 3/8 | 21,5 24,5 |
24,60 26,02 |
17,6 | 9,5 | 12 15 |
16,5 18,5 |
25,5 | 7 9 |
9,15 | 27,0 | 6,5 | 14,3 |
1/2″ | 21,34 | 1/2 | 22,5 26,5 |
29,98 32,54 |
21,8 | 9,5 | 14 17 |
19,0 22,0 |
28,5 | 12,5 9,5 |
11,75 | 32,0 | 9,5 | 15,9 |
3/4″ | 26,67 | 3/4 | 30,0 33,0 |
35,74 37,40 |
27,2 | 12,5 | 17,5 20,5 |
24,0 27,0 |
34,5 | 11,5 14,5 |
15,55 | 36,5 | 9,5 | 18,9 |
1″ | 33,40 | 1 | 33,0 37,0 |
43,85 45,68 |
33,9 | 12,5 | 20,5 24,5 |
24,5 28,5 |
37,5 | 12,0 16,0 |
20,70 | 41,0 | 12,5 | 22,1 |
1.1/4″ | 42,16 | 1.1/4 | 37,5 41,5 |
53,26 55,24 |
42,7 | 12,5 | 25,0 29,0 |
28,0 32,0 |
37,5 | 15,5 19,5 |
39,45 | 42,5 | 12,5 | 22,1 |
1.1/2″ | 48,26 | 1.1/2 | 42,5 46,5 |
59,88 61,90 |
48,8 | 12,5 | 28,0 34,0 |
31,0 35,0 |
37,5 | 18,5 22,5 |
33,95 | 44,5 | 12,5 | 23,7 |
2″ | 60,32 | 2 | 52,0 56,0 |
73,28 75,56 |
61,2 | 16 | 36,0 40,0 |
39,5 43,5 |
51 | 23,5 27,5 |
42,85 | 57,0 | 19 | 28,7 |
2.1/2″ | 73,02 | 2.1/2 | 54,5 59,5 |
89,24 91,20 |
73,9 | 16 | 38,5 43,5 |
42,0 47,0 |
51 | 26,0 31,0 |
– | 59,0 | 19 | – |
3″ | 88,90 | 3 | 70,5 75,5 |
106,40 109,34 |
89,80 | 16 | 54,5 59,5 |
46,0 50,0 |
51 | 30,0 34,0 |
– | 60,5 | 19 | – |
4″ | 140,30 | 4 | 85,0 90,0 |
133,90 137,08 |
115,20 | 16 | 66,0 71,0 |
57,5 62,5 |
57,7 | 38,5 43,5 |
– | 60,5 | 19 | – |
