As Conexões Tubulares ANSI B 16.9 / MSS SP 43 – Cruzeta – 3000 LBS estão muito presentes no ambiente industrial de diferentes setores, por conta da versatilidade e eficiência
A Feital está atenta ao mercado e possui as melhores conexões disponíveis no mercado. Assim, podemos destacar as principais características desse tipo de conexão:
- Fabricadas segundo as normas ANSI B 16.9 e MSS SP 43: essas são normas internacionais feitas para garantir alta segurança do produto. A ASNI B 16.9 é uma norma americana e uma das mais conhecidas e respeitadas no mercado de conexões;
- Essa conexão tem o formato de cruz, ou seja, serve para fazer a ligação de vários tubos. Assim, ela é útil para fazer derivações de tubulações, aumentar a extensão da tubulação, organizar os sistemas hidráulicos e mudar a direção de um sistema tubular;
- São fabricadas na classe de 3.000 LBS (Libras), para suportar diferentes níveis de pressão;
- Possuem resistência igual ou equivalente ao tubo de mesmo material e de mesma espessura;
Conexões Tubulares ANSI B 16.9 / MSS SP 43 – Cruzeta – 3000 LBS e suas vantagens
Essas conexões apresentam diversas vantagens, pois são feitas de aço e seguindo altos padrões de qualidade. Desta forma, podemos citar os principais benefícios na utilização desse material:
- O aço é ideal para tubulações que conduzem todo tipo de fluído, seja água, gás, vapor e até produtos químicos. Ele tem alta resistência a todo tipo de processo de deterioração. Isso inclui os ambientais ou por produtos que a tubulação conduz;
- Seu formato e dimensões facilitam a instalação da conexão, evitando erros no momento da sua utilização, o que impede vazamentos, por exemplo e também poupando tempo;
- O aço não necessita de constante manutenção e também não precisa ser substituído com frequência. Isso faz com que essa conexão tenha um alto custo-benefício;
- A tubulação com esse tipo de conexão apresenta maior segurança para todo o sistema e também para as pessoas que trabalham próximas a ele;
- Por fim, em uma tubulação com alto trânsito de fluídos, ela evita o desperdício e também previne contra vazamentos e incêndios.

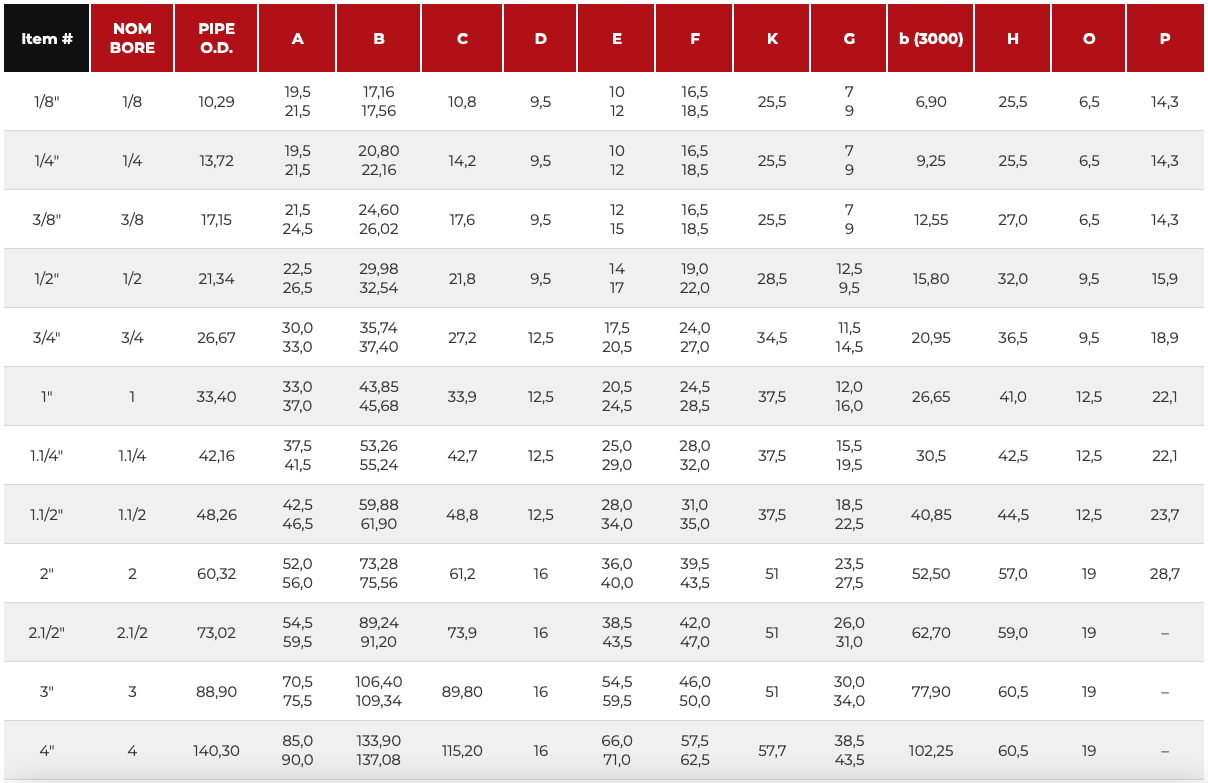

| Item # | NOM BORE | PIPE O.D. | A | B | C | D | E | F | K | G | b (3000) | H | O | P |
| 1/8″ | 1/8 | 10,29 | 19,5 21,5 |
17,16 17,56 |
10,8 | 9,5 | 10 12 |
16,5 18,5 |
25,5 | 7 9 |
6,90 | 25,5 | 6,5 | 14,3 |
| 1/4″ | 1/4 | 13,72 | 19,5 21,5 |
20,80 22,16 |
14,2 | 9,5 | 10 12 |
16,5 18,5 |
25,5 | 7 9 |
9,25 | 25,5 | 6,5 | 14,3 |
| 3/8″ | 3/8 | 17,15 | 21,5 24,5 |
24,60 26,02 |
17,6 | 9,5 | 12 15 |
16,5 18,5 |
25,5 | 7 9 |
12,55 | 27,0 | 6,5 | 14,3 |
| 1/2″ | 1/2 | 21,34 | 22,5 26,5 |
29,98 32,54 |
21,8 | 9,5 | 14 17 |
19,0 22,0 |
28,5 | 12,5 9,5 |
15,80 | 32,0 | 9,5 | 15,9 |
| 3/4″ | 3/4 | 26,67 | 30,0 33,0 |
35,74 37,40 |
27,2 | 12,5 | 17,5 20,5 |
24,0 27,0 |
34,5 | 11,5 14,5 |
20,95 | 36,5 | 9,5 | 18,9 |
| 1″ | 1 | 33,40 | 33,0 37,0 |
43,85 45,68 |
33,9 | 12,5 | 20,5 24,5 |
24,5 28,5 |
37,5 | 12,0 16,0 |
26,65 | 41,0 | 12,5 | 22,1 |
| 1.1/4″ | 1.1/4 | 42,16 | 37,5 41,5 |
53,26 55,24 |
42,7 | 12,5 | 25,0 29,0 |
28,0 32,0 |
37,5 | 15,5 19,5 |
30,5 | 42,5 | 12,5 | 22,1 |
| 1.1/2″ | 1.1/2 | 48,26 | 42,5 46,5 |
59,88 61,90 |
48,8 | 12,5 | 28,0 34,0 |
31,0 35,0 |
37,5 | 18,5 22,5 |
40,85 | 44,5 | 12,5 | 23,7 |
| 2″ | 2 | 60,32 | 52,0 56,0 |
73,28 75,56 |
61,2 | 16 | 36,0 40,0 |
39,5 43,5 |
51 | 23,5 27,5 |
52,50 | 57,0 | 19 | 28,7 |
| 2.1/2″ | 2.1/2 | 73,02 | 54,5 59,5 |
89,24 91,20 |
73,9 | 16 | 38,5 43,5 |
42,0 47,0 |
51 | 26,0 31,0 |
62,70 | 59,0 | 19 | – |
| 3″ | 3 | 88,90 | 70,5 75,5 |
106,40 109,34 |
89,80 | 16 | 54,5 59,5 |
46,0 50,0 |
51 | 30,0 34,0 |
77,90 | 60,5 | 19 | – |
| 4″ | 4 | 140,30 | 85,0 90,0 |
133,90 137,08 |
115,20 | 16 | 66,0 71,0 |
57,5 62,5 |
57,7 | 38,5 43,5 |
102,25 | 60,5 | 19 | – |
Arraste a tabela para o lado.
