Conexões Tubulares ANSI B 16.9 / MSS SP 43 - Cruzeta - 6000 LBS - Grupo Feital

As Conexões Tubulares ANSI B 16.9 / MSS SP 43 – Cruzeta – 6000 LBS, estão de acordo a essas duas normas internacionais, que trazem segurança e eficiência para esse produto.

 Essas peças tem uso em tubos de diâmetro nominal (padrão schedulle), com ou sem costura.

As conexões tubulares cruzeta são ligadas aos tubos, válvulas ou acessórios por meio de solda ou rosqueadas. São fabricadas de acordo com as diversas classes de pressão e normas, seguindo a necessidade da tubulação. Podem ser constituídas em aço carbono, aço inoxidável ou outras ligas. Com o formato de cruz, o item é muito útil para diferentes sistemas hidráulicos.

Vantagens das conexões tubulares em aço

As conexões tubulares fabricadas em aço são ideais para processos industriais em que os fluídos são mais densos e agressivos. Essas peças tem a mesma resistência e espessura do tubo feito desse material. Assim, ele tem muitas vantagens, incluindo:

  • O aço é um material muito resistente a processos de corrosão e erosão, além de resistir a condições climáticas e variação de temperatura;
  • Essas conexões diminuem a chance de vazamentos, pois conduzem com mais facilidade diversos tipos de substâncias, desde líquidas até gasosas;
  • Sua produção ocorre em diversos tamanhos, de acordo com o projeto do cliente;
  • O custo de investimento é relativamente baixo;
  • Possuem alta durabilidade e baixo custo de manutenção, pois não há necessidade de trocas frequentes.

Vantagens das Conexões Tubulares ANSI B 16.9 / MSS SP 43 – Cruzeta – 6000 LBS

Essas conexões tem todas as vantagens das peças fabricadas em aço e mais benefícios de acordo com a forma como são feitas:

  • Classe de 6000 LBS (libras), o que garante a resistência a altas pressões;
  • É possível conectar vários tubos em um sistema de tubulação, facilitando as atividades da empresa conforme sua necessidade;
  • Capacidade de organizar melhor os sistemas hidráulicos, por conta do seu formato de cruz, o que dá a melhor direção para uma tubulação;
  • Possibilidade de estender o comprimento da tubulação;
  • Função de ligar tubos a máquinas e bombas hidráulicas, se necessário.

Além dessas vantagens, como esse tipo de conexão atende à normas internacionais, elas apresentam uma maior segurança para os trabalhadores.

Indústrias que usam esse tipo de conexão

Todas as indústrias que fazem a condução de substâncias utilizam esse tipo de conexão. Mas as empresas também podem usar essa conexão em máquinas e equipamentos. Assim, podemos citar alguns campos muito beneficiados por essa peça:

  • Siderúrgicas;
  • Indústrias de mineração;
  • Indústrias de papel e celulose;
  • Essas peças também estão presentes em indústrias de produtos químicos, incluindo as farmacêuticas;
  • Além disso, indústrias que conduzem água, gás ou vapor.
  • Por fim, empresas que usam coletores, tratores, guindastes e empilhadeiras.

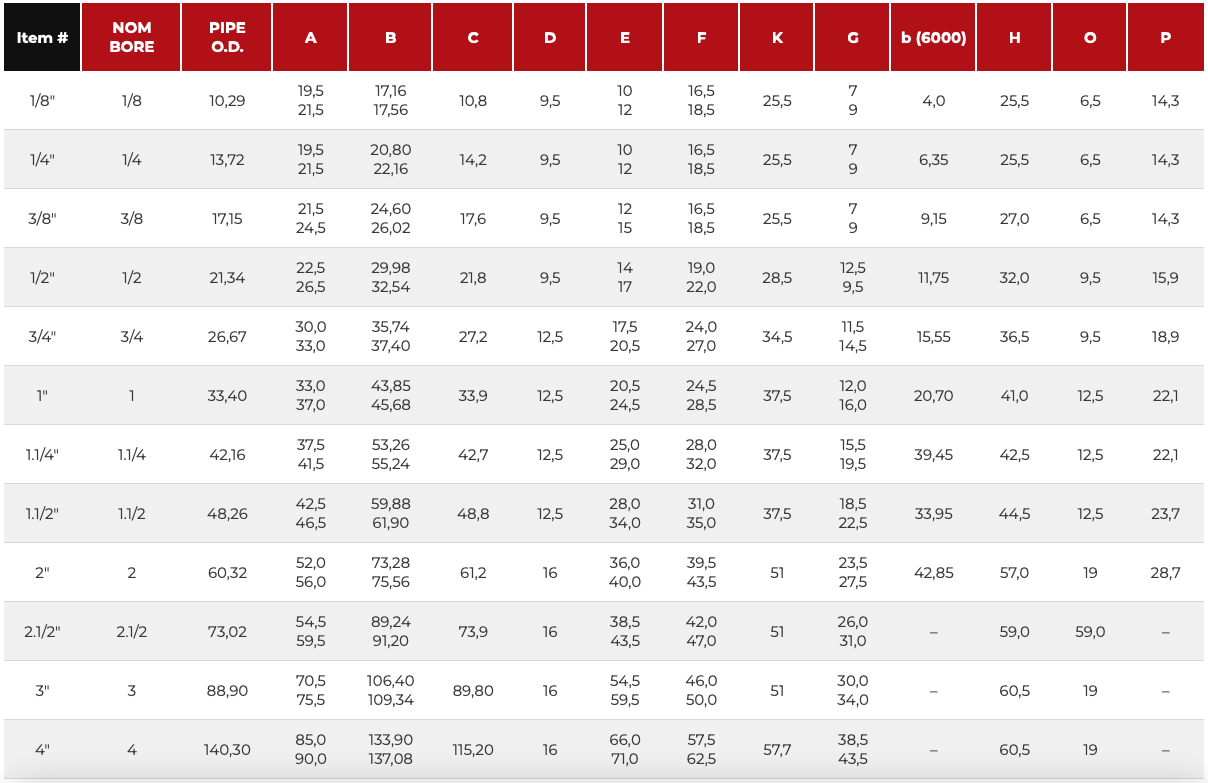

Item # NOM BORE PIPE O.D. A B C D E F K G b (6000) H O P
1/8″ 1/8 10,29 19,5
21,5
17,16
17,56
10,8 9,5 10
12
16,5
18,5
25,5 7
9
4,0 25,5 6,5 14,3
1/4″ 1/4 13,72 19,5
21,5
20,80
22,16
14,2 9,5 10
12
16,5
18,5
25,5 7
9
6,35 25,5 6,5 14,3
3/8″ 3/8 17,15 21,5
24,5
24,60
26,02
17,6 9,5 12
15
16,5
18,5
25,5 7
9
9,15 27,0 6,5 14,3
1/2″ 1/2 21,34 22,5
26,5
29,98
32,54
21,8 9,5 14
17
19,0
22,0
28,5 12,5
9,5
11,75 32,0 9,5 15,9
3/4″ 3/4 26,67 30,0
33,0
35,74
37,40
27,2 12,5 17,5
20,5
24,0
27,0
34,5 11,5
14,5
15,55 36,5 9,5 18,9
1″ 1 33,40 33,0
37,0
43,85
45,68
33,9 12,5 20,5
24,5
24,5
28,5
37,5 12,0
16,0
20,70 41,0 12,5 22,1
1.1/4″ 1.1/4 42,16 37,5
41,5
53,26
55,24
42,7 12,5 25,0
29,0
28,0
32,0
37,5 15,5
19,5
39,45 42,5 12,5 22,1
1.1/2″ 1.1/2 48,26 42,5
46,5
59,88
61,90
48,8 12,5 28,0
34,0
31,0
35,0
37,5 18,5
22,5
33,95 44,5 12,5 23,7
2″ 2 60,32 52,0
56,0
73,28
75,56
61,2 16 36,0
40,0
39,5
43,5
51 23,5
27,5
42,85 57,0 19 28,7
2.1/2″ 2.1/2 73,02 54,5
59,5
89,24
91,20
73,9 16 38,5
43,5
42,0
47,0
51 26,0
31,0
59,0 59,0
3″ 3 88,90 70,5
75,5
106,40
109,34
89,80 16 54,5
59,5
46,0
50,0
51 30,0
34,0
60,5 19
4″ 4 140,30 85,0
90,0
133,90
137,08
115,20 16 66,0
71,0
57,5
62,5
57,7 38,5
43,5
60,5 19

Arraste a tabela para o lado.
