As Conexões Tubulares Stub Ends e Caps – Conexões Tubulares Curvas e Curvas 180º são para sistemas que precisam de um desvio de 45°, 90° ou 180°, conforme o projeto.

 Seus materiais de fabricação são aço inoxidável, aço carbono ou outras ligas. Ao precisar fazer uma curva, a tubulação não deve sofrer nenhum tipo de mudança em sua estrutura. Além disso, essa peça que adota essa forma deve manter a mesma eficiência e não alterar as os fluídos que estão nela.

As conexões da Feital seguem normas e padrões internacionais, o que garante a qualidade do produto e total eficiência. Uma conexão em curva também pode ser de raio longo ou curto, conforme a exigência do sistema tubular. Diante desses fatos, seu uso é ideal no setor industrial e também em tubulações residenciais.

A importância das Conexões Tubulares Stub Ends e Caps – Conexões Tubulares Curvas e Curvas 180º

Uma conexão em curva é ideal para a maioria das tubulações. Isso porque elas devem alterar a direção e facilitar a condução de fluídos na tubulação. Mas esse processo deve ser feito de uma forma que não afete toda a estrutura.

Assim, uma conexão em curva precisa ser feita com um material de confiança e seguindo todas as normas necessárias. Por fim, é preciso levar em conta o tipo de fluído que passa pela tubulação, a pressão exercida, sua temperatura e localização, além de outros fatores que podem influenciar no desempenho desse material.

Ao escolher um tipo de conexão em curva ideal para o sistema você terá máxima eficiência, já que ela não causará danos e prejuízos para a indústria.

Por que usar essas peças feitas de aço?

Uma conexão em curva é maior do que uma conexão cotovelo. Isso permite a passagem de água e outras substâncias em alta pressão, sem alterar a vazão do sistema. Essa conexão é ideal para pontos de distribuição hidráulica que não podem sofrer perda de pressão.

Já uma conexão curva em aço é ainda mais eficiente, pois traz as seguintes vantagens:

  • Alta resistência a materiais densos e ácidos;
  • Excelente condutividade;
  • Alto nível de segurança, evitando vazamentos e rompimentos;
  • Facilidade na instalação, pois sua configuração se encaixa perfeitamente aos tubos;
  • Resistência a fluídos mais agressivos como, por exemplo, alguns tipos de gases;
  • Resistência a mudanças bruscas de temperaturas, sem que sua estrutura sofra com algum tipo de alteração.

Esse tipo de conexão tem grande uso em indústrias de petróleo, energia, gás natural, construção naval, aquecimento, fabricação de papel, metalurgia, entre outras. Ela também pode servir para fins estruturais e ajudam a linha de produção industrial funcionar da forma certa, evitando dores de cabeça.

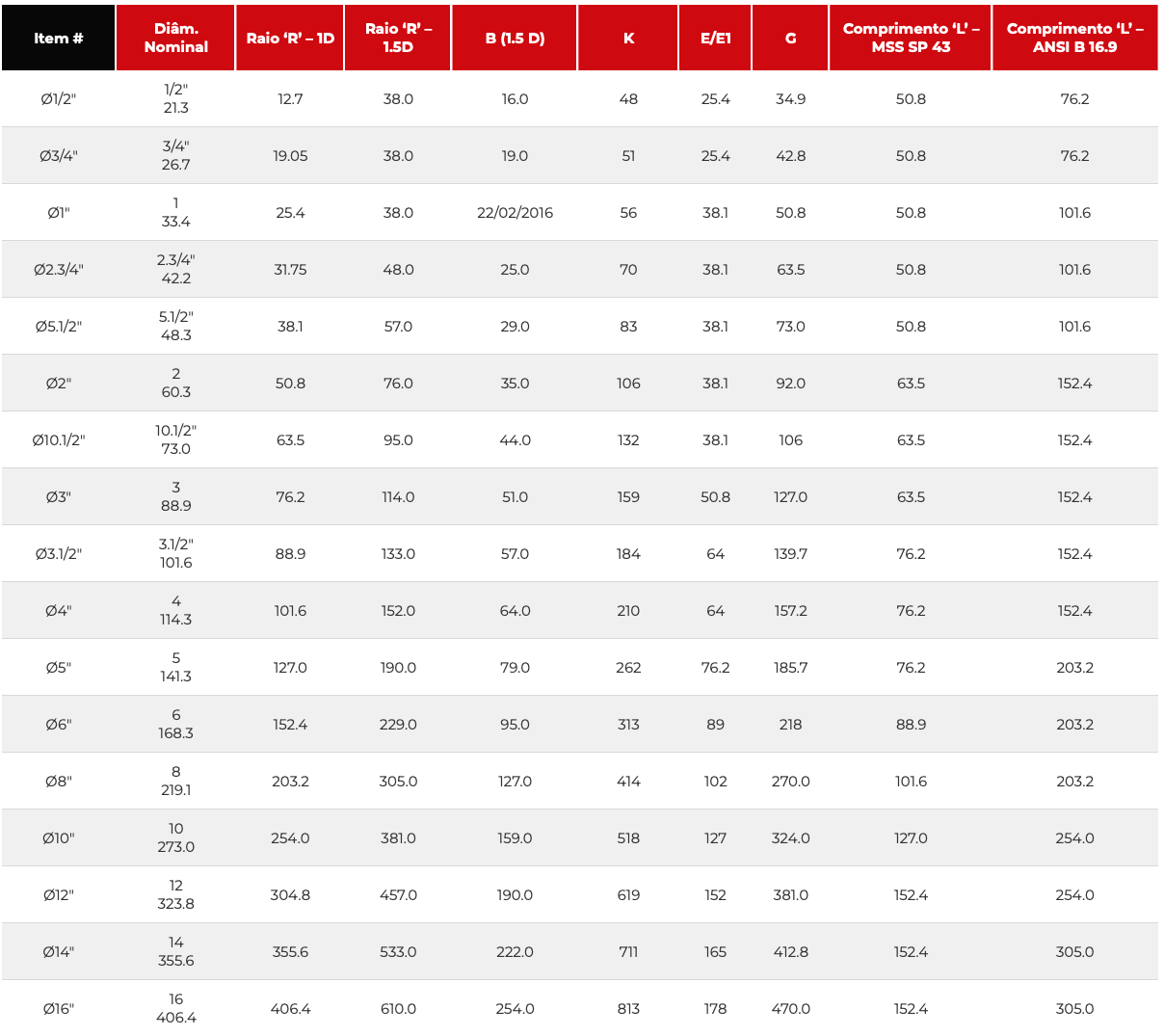

Item # Diâm. Nominal Raio ‘R’ – 1D Raio ‘R’ – 1.5D B (1.5 D) K E/E1 G Comprimento ‘L’ – MSS SP 43 Comprimento ‘L’ – ANSI B 16.9
Ø1/2″ 1/2″
21.3
12.7 38.0 16.0 48 25.4 34.9 50.8 76.2
Ø3/4″ 3/4″
26.7
19.05 38.0 19.0 51 25.4 42.8 50.8 76.2
Ø1″ 1
33.4
25.4 38.0 22/02/2016 56 38.1 50.8 50.8 101.6
Ø2.3/4″ 2.3/4″
42.2
31.75 48.0 25.0 70 38.1 63.5 50.8 101.6
Ø5.1/2″ 5.1/2″
48.3
38.1 57.0 29.0 83 38.1 73.0 50.8 101.6
Ø2″ 2
60.3
50.8 76.0 35.0 106 38.1 92.0 63.5 152.4
Ø10.1/2″ 10.1/2″
73.0
63.5 95.0 44.0 132 38.1 106 63.5 152.4
Ø3″ 3
88.9
76.2 114.0 51.0 159 50.8 127.0 63.5 152.4
Ø3.1/2″ 3.1/2″
101.6
88.9 133.0 57.0 184 64 139.7 76.2 152.4
Ø4″ 4
114.3
101.6 152.0 64.0 210 64 157.2 76.2 152.4
Ø5″ 5
141.3
127.0 190.0 79.0 262 76.2 185.7 76.2 203.2
Ø6″ 6
168.3
152.4 229.0 95.0 313 89 218 88.9 203.2
Ø8″ 8
219.1
203.2 305.0 127.0 414 102 270.0 101.6 203.2
Ø10″ 10
273.0
254.0 381.0 159.0 518 127 324.0 127.0 254.0
Ø12″ 12
323.8
304.8 457.0 190.0 619 152 381.0 152.4 254.0
Ø14″ 14
355.6
355.6 533.0 222.0 711 165 412.8 152.4 305.0
Ø16″ 16
406.4
406.4 610.0 254.0 813 178 470.0 152.4 305.0

Arraste a tabela para o lado.
