Utilizar Conexões Tubulares Stub Ends e Caps – Redução Concêntrica & Excêntrica é capaz de auxiliar sistemas hidráulicos e tubulações de várias formas

 Isso porque são peças dão a adequação de canos e tubos a diversos espaços.

Seja em termos de redução de diâmetro ou comprimento, esses são itens muito importantes. Assim sendo, saiba mais sobre eles a seguir, e veja os diferenciais desse e de outros produtos feitos de aço oferecidos pela Feital.

Como são as Conexões Tubulares Stub Ends e Caps – Redução Concêntrica & Excêntrica

De forma geral, pode-se dizer que a forma como essas conexões se divide cumpre com o papel de adequar qualquer tipo de tubulação. Isso porque elas atuam da seguinte forma:

  • O modelo de redução concêntrica é capaz de apresentar diferentes peças, sendo uma com diâmetro maior e outra com diâmetro menor;
  • Por outro lado, a conexão de redução excêntrica tem o papel específico para ligar dois tubos de diferentes diâmetros. Assim, o resultado é a perfeita adequação do sistema.

Além disso, os modelos Stub Ends e Caps também atuam de forma a unir tubulações e fechar suas pontas. Dessa forma, são ideais para locais de finalização do encanamento.

Diferenciais e benefícios dessas peças

Na medida em que esses modelos são usados, os sistemas de tubulação tem vários benefícios. Seja parte de máquinas e itens de indústria, ou como peças residenciais, os diferenciais desse tipo de item incluem, por exemplo:

  • Uma grande variedade de tamanhos e outras medidas para várias tubulações;
  • São de fácil encaixe e ligação de diferentes tubulações;
  • Além disso, no caso do aço tratam-se de produtos de maior resistência e vida útil;
  • São bastante versáteis, inclusive por se ligar a outros tipos de material.

Todos esses benefícios se traduzem em uma peça ideal para ajudar a redirecionar e a manter os sistemas de tubulação em geral. E no caso de produtos feitos de aço, as vantagens são ainda maiores.

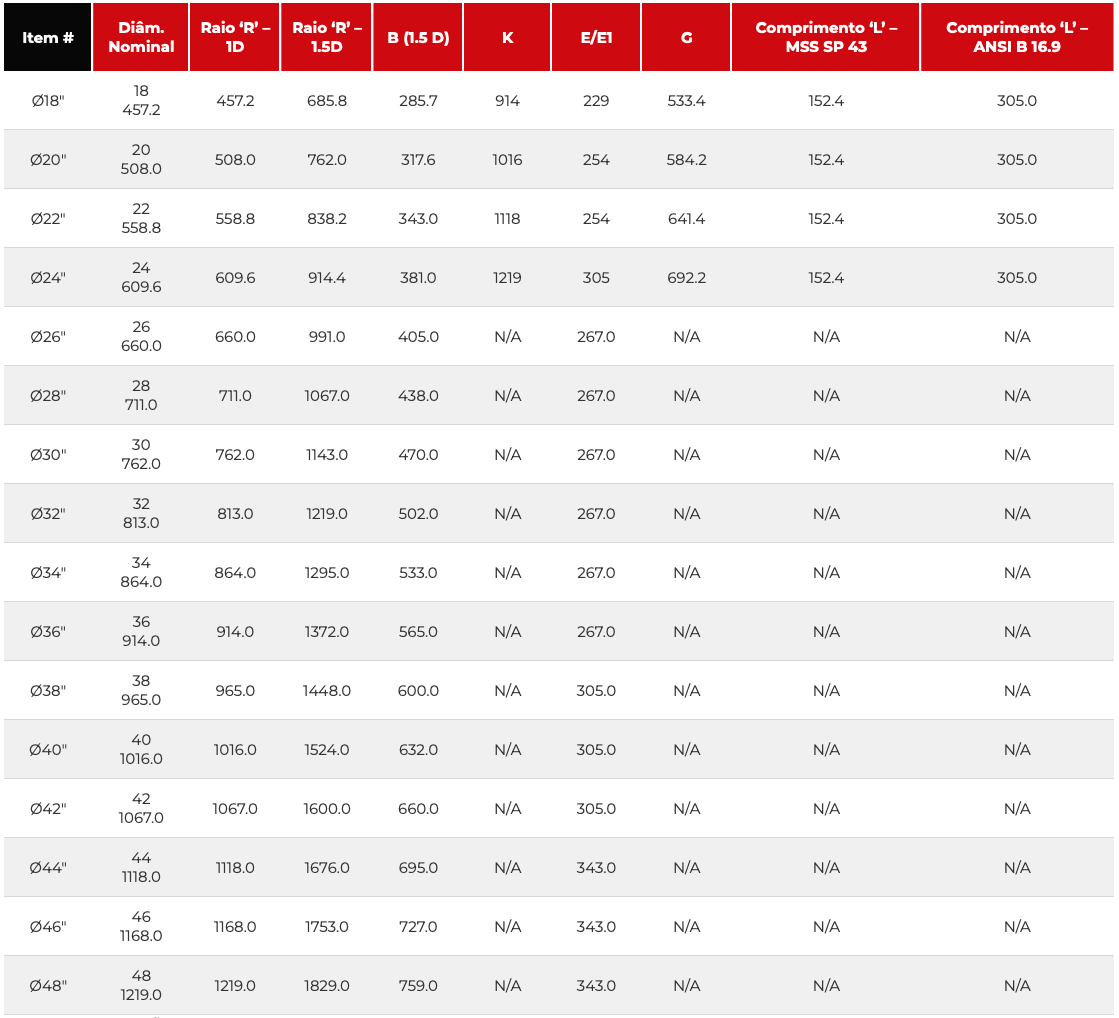

Item # Diâm. Nominal Raio ‘R’ – 1D Raio ‘R’ – 1.5D B (1.5 D) K E/E1 G Comprimento ‘L’ – MSS SP 43 Comprimento ‘L’ – ANSI B 16.9
Ø18″ 18
457.2
457.2 685.8 285.7 914 229 533.4 152.4 305.0
Ø20″ 20
508.0
508.0 762.0 317.6 1016 254 584.2 152.4 305.0
Ø22″ 22
558.8
558.8 838.2 343.0 1118 254 641.4 152.4 305.0
Ø24″ 24
609.6
609.6 914.4 381.0 1219 305 692.2 152.4 305.0
Ø26″ 26
660.0
660.0 991.0 405.0 N/A 267.0 N/A N/A N/A
Ø28″ 28
711.0
711.0 1067.0 438.0 N/A 267.0 N/A N/A N/A
Ø30″ 30
762.0
762.0 1143.0 470.0 N/A 267.0 N/A N/A N/A
Ø32″ 32
813.0
813.0 1219.0 502.0 N/A 267.0 N/A N/A N/A
Ø34″ 34
864.0
864.0 1295.0 533.0 N/A 267.0 N/A N/A N/A
Ø36″ 36
914.0
914.0 1372.0 565.0 N/A 267.0 N/A N/A N/A
Ø38″ 38
965.0
965.0 1448.0 600.0 N/A 305.0 N/A N/A N/A
Ø40″ 40
1016.0
1016.0 1524.0 632.0 N/A 305.0 N/A N/A N/A
Ø42″ 42
1067.0
1067.0 1600.0 660.0 N/A 305.0 N/A N/A N/A
Ø44″ 44
1118.0
1118.0 1676.0 695.0 N/A 343.0 N/A N/A N/A
Ø46″ 46
1168.0
1168.0 1753.0 727.0 N/A 343.0 N/A N/A N/A
Ø48″ 48
1219.0
1219.0 1829.0 759.0 N/A 343.0 N/A N/A N/A

Arraste a tabela para o lado.
