As Conexões Tubulares Stub Ends e Caps – Tê Reto & Cruzeta são muito úteis em tubulações mais complexas, que necessitam de derivações para distribuição de diferentes fluídos.

As Conexões Tubulares Stub Ends e Caps – Tê Reto & Cruzeta são muito úteis em tubulações mais complexas, que necessitam de derivações para distribuição de diferentes fluídos.

Elas podem ser fabricadas com aço inoxidável, aço carbono ou outras ligas. Tudo depende do projeto e do tipo de tubulação. Essas conexões se ligam aos tubos por meio de uma solda e variam entre diversas classes de pressão.

Elas atendem a normas internacionais que garantem a segurança do material. Assim, uma das mais utilizadas é a norma ANSI B16.9, reconhecida no mercado e que aumenta a eficiência dessa conexão.

Vantagens das Conexões Tubulares Stub Ends e Caps – Tê Reto & Cruzeta

As conexões de aço, de forma geral, tem várias vantagens para o setor industrial. Entre elas, podemos citar:

  • Alta resistência a diversos tipos de fluídos, a variação e altos níveis de pressão;
  • Alto custo-benefício, pois não são tão caras, possuem alta durabilidade e necessitam de pouca manutenção;
  • Resistência a corrosão e a outros processos que podem prejudicar uma tubulação;
  • Além disso, resistência a mudanças de temperaturas;
  • Mantém todas as características dos fluídos, além de não prejudicar sua condução.

As conexões Tê Reto e Cruzeta apresentam ainda mais utilidades para a indústria. Seus formatos se encaixam a conexão de dois ou mais tubos, o que cria uma derivação na tubulação sem prejudicar a sua estrutura.

Uma conexão em Tê pode ser interligada a 3 canos e uma conexão Cruzeta em até 4 canos. Por isso elas são ideais para sistemas hidráulicos industriais e residenciais. Além disso, por conta do tipo de material e padrões seguidos na sua fabricação, elas ajudam a evitar vazamentos que podem causar prejuízos às indústrias. Um vazamento, além do prejuízo financeiro, pode causar danos em toda a tubulação e oferecer sérios riscos para as pessoas.

Esse tipo de conexão é a ideal para sua indústria?

Ao elaborar um projeto, é preciso saber qual tipo de conexão será o certo para uma tubulação. Por isso, é preciso levar vários fatores em conta. Uma conexão exerce todo seu potencial quando está instalada de forma correta e no tipo de tubulação ideal para ela. Assim, as Conexões Tubulares Stub Ends e Caps – Tê Reto & Cruzeta tem melhor uso para:

  • Tubulações que conduzem água, gases, vapores ou produtos químicos;
  • Tubulações que devem aguentar certos níveis de pressão. Essas conexões podem ser fabricadas conforme a pressão que será exercida sobre elas;
  • Tubulações que não podem sofrer vazamentos e devem estar organizadas, já que isso contribui para mais economia e eficiência;
  • Tubulações que ficam em locais de difícil acesso, pois raramente precisam de manutenção.

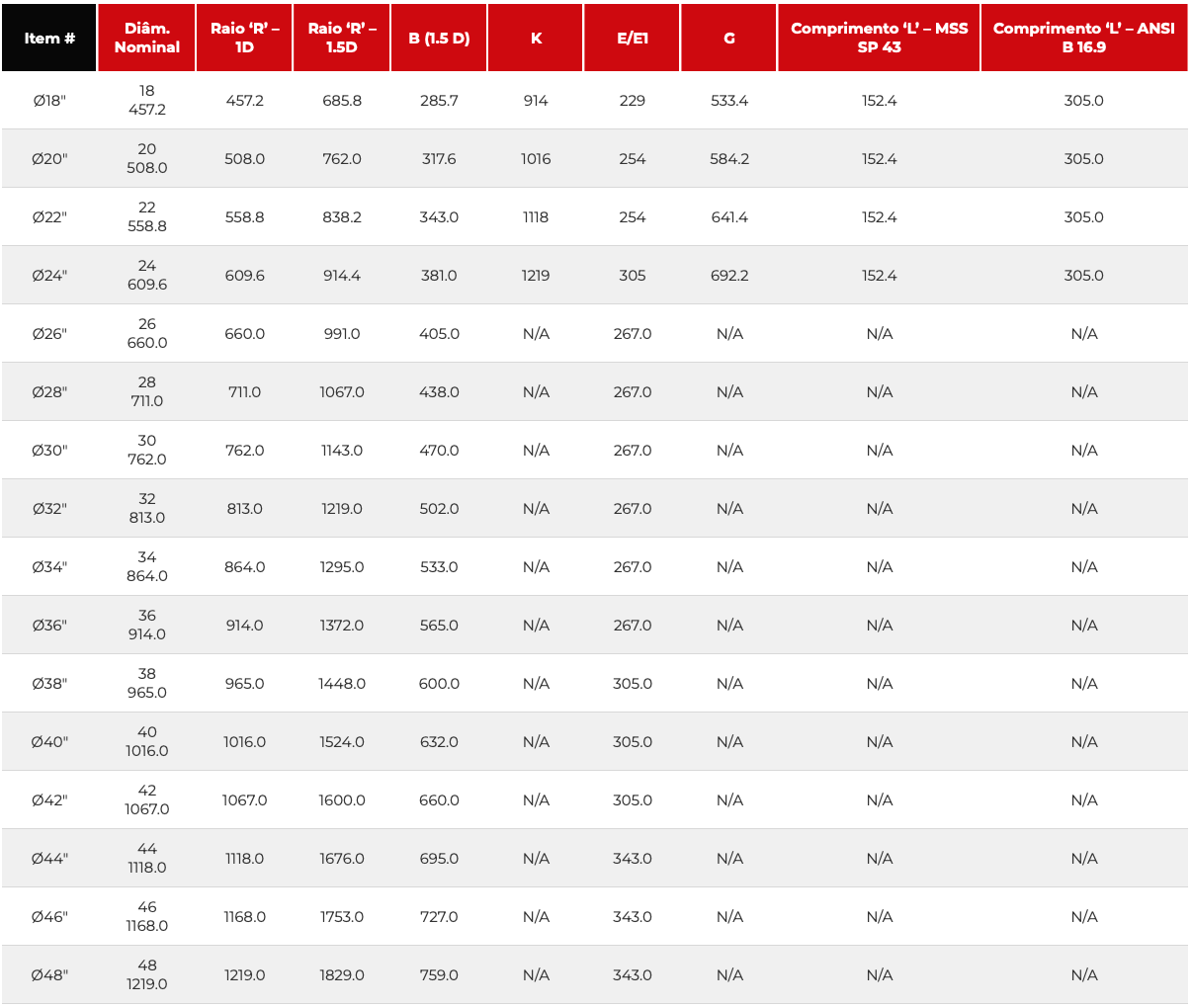

Item # Diâm. Nominal Raio ‘R’ – 1D Raio ‘R’ – 1.5D B (1.5 D) K E/E1 G Comprimento ‘L’ – MSS SP 43 Comprimento ‘L’ – ANSI B 16.9
Ø18″ 18
457.2
457.2 685.8 285.7 914 229 533.4 152.4 305.0
Ø20″ 20
508.0
508.0 762.0 317.6 1016 254 584.2 152.4 305.0
Ø22″ 22
558.8
558.8 838.2 343.0 1118 254 641.4 152.4 305.0
Ø24″ 24
609.6
609.6 914.4 381.0 1219 305 692.2 152.4 305.0
Ø26″ 26
660.0
660.0 991.0 405.0 N/A 267.0 N/A N/A N/A
Ø28″ 28
711.0
711.0 1067.0 438.0 N/A 267.0 N/A N/A N/A
Ø30″ 30
762.0
762.0 1143.0 470.0 N/A 267.0 N/A N/A N/A
Ø32″ 32
813.0
813.0 1219.0 502.0 N/A 267.0 N/A N/A N/A
Ø34″ 34
864.0
864.0 1295.0 533.0 N/A 267.0 N/A N/A N/A
Ø36″ 36
914.0
914.0 1372.0 565.0 N/A 267.0 N/A N/A N/A
Ø38″ 38
965.0
965.0 1448.0 600.0 N/A 305.0 N/A N/A N/A
Ø40″ 40
1016.0
1016.0 1524.0 632.0 N/A 305.0 N/A N/A N/A
Ø42″ 42
1067.0
1067.0 1600.0 660.0 N/A 305.0 N/A N/A N/A
Ø44″ 44
1118.0
1118.0 1676.0 695.0 N/A 343.0 N/A N/A N/A
Ø46″ 46
1168.0
1168.0 1753.0 727.0 N/A 343.0 N/A N/A N/A
Ø48″ 48
1219.0
1219.0 1829.0 759.0 N/A 343.0 N/A N/A N/A

Arraste a tabela para o lado.
