O Flange Cego (Blind) 150 é uma peça para sistemas hidráulicos que não possui um furo no centro e que pode se liga a em tubulações com o propósito de bloquear a passagem de líquidos ou gases.

 Assim, é uma peça de aço inoxidável usada sobretudo nas pontas de estruturas de tubulação, permitindo a inspeção da linha, além de ter uso ideal para fechar seções específicas no interior do conjunto hidráulico.

A sua composição de aço garante elevada durabilidade e resistência a temperaturas extremas. Assim, seu uso serve tanto em ambientes industriais, de construção civil ou até mesmo em tubulações de residências.

Dessa forma, veja a seguir porque o flange cego da Feital é a melhor escolha para a montagem de sistemas hidráulicos de diversos tipos.

Características do Flange Cego (Blind) 150 da Feital

O Flange Cego (Blind) 150# da Feital atende as demandas de diversas modalidades de projetos, nos
casos em que é preciso interromper o fluxo de líquidos ou de gases no interior do sistema. Esse produto
também pode ser usado em situações de espera, nas quais mais além serão colocadas novas peças.
Assim, veja a seguir as principais características desse produto:

  • Especificações para se aplicar em dimensões diversas de acordo com cada projeto, seja para indústrias ou residências;
  • Além disso, capacidade de pressão de até 150 lbs;
  • Por fim, a instalação da peça ocorre por meio de parafusos no sistema, o que facilita a desmontagem;

Vantagens do Flange Cego da Feital

Esse modelo de flange conta com a fiscalização dos órgãos de inspeção nacionais e internacionais e traz o máximo de desempenho aliado à praticidade e resistência. Além disso, possibilita que seja colocado em sistemas que precisam ser limpos ou passar por processos de manutenção. de forma seguida. Assim, veja porque o Flange Cego (Blind) 150# da Feital é uma excelente opção para sistemas hidráulicos:

  • Praticidade: fácil desmontagem em operações de manutenção ou limpeza sem a necessidade de destruição do sistema;
  • Segurança: Item adequado às mais exigentes normas que regem a segurança e fabricação desses tipos de produtos de aço, como ANSI, AWWA, DIN, JIS, etc.;
  • Resistência: o aço inoxidável traz resistência contra produtos corrosivos e a altas temperaturas.

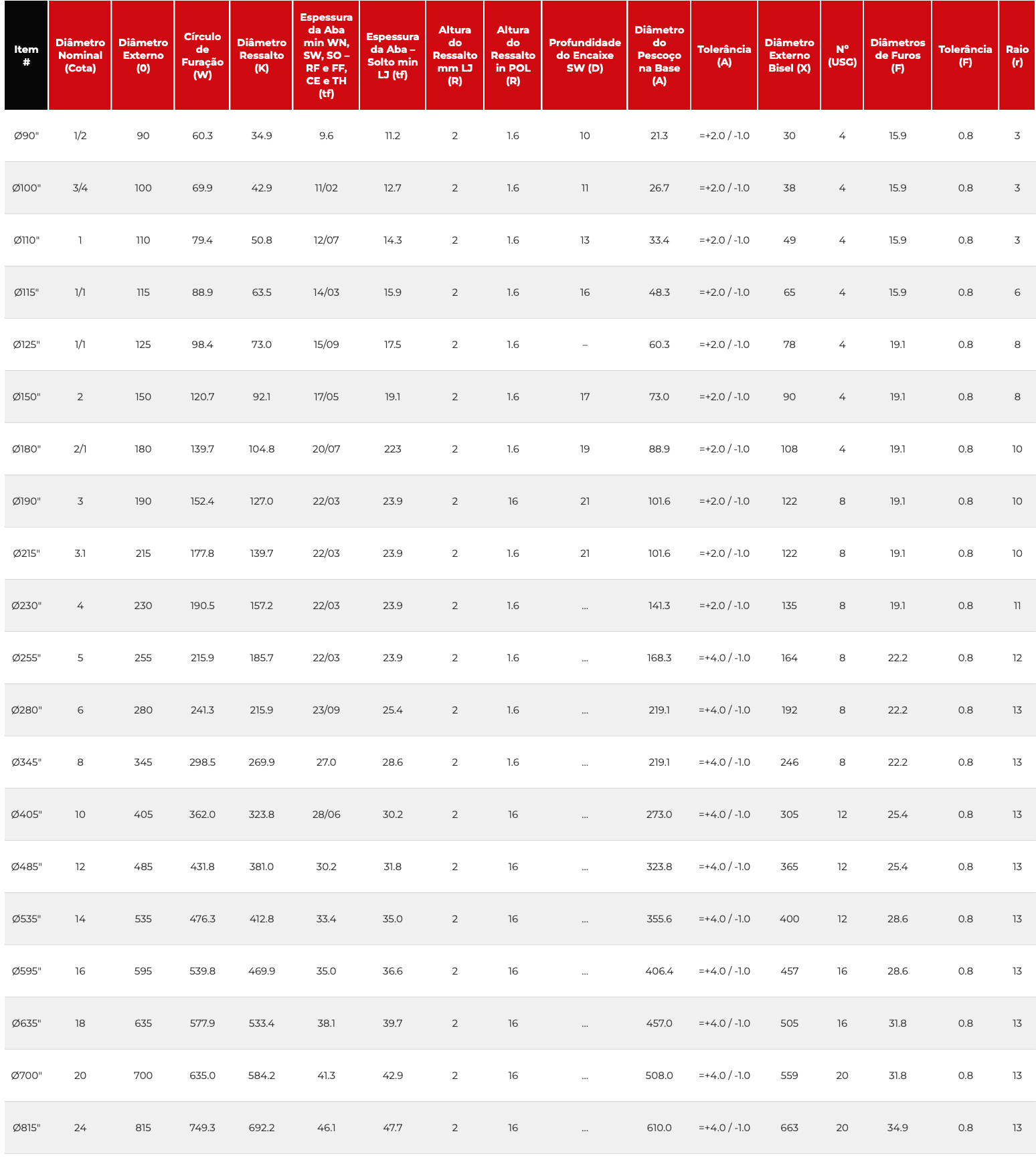

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Profundidade do Encaixe SW (D) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø90″ 1/2 90 60.3 34.9 9.6 11.2 2 1.6 10 21.3 =+2.0 / -1.0 30 4 15.9 0.8 3 16 14 =+3.2 / -0.8 16 46 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø100″ 3/4 100 69.9 42.9 11/02 12.7 2 1.6 11 26.7 =+2.0 / -1.0 38 4 15.9 0.8 3 16 14 =+3.2 / -0.8 16 51 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø110″ 1 110 79.4 50.8 12/07 14.3 2 1.6 13 33.4 =+2.0 / -1.0 49 4 15.9 0.8 3 17 16 =+3.2 / -0.8 17 54 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø115″ 1/1 115 88.9 63.5 14/03 15.9 2 1.6 16 48.3 =+2.0 / -1.0 65 4 15.9 0.8 6 22 19 =+3.2 / -0.8 21 56 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø125″ 1/1 125 98.4 73.0 15/09 17.5 2 1.6 60.3 =+2.0 / -1.0 78 4 19.1 0.8 8 25 21 =+3.2 / -0.8 22 60 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø150″ 2 150 120.7 92.1 17/05 19.1 2 1.6 17 73.0 =+2.0 / -1.0 90 4 19.1 0.8 8 29 24 =+3.2 / -0.8 25 62 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø180″ 2/1 180 139.7 104.8 20/07 223 2 1.6 19 88.9 =+2.0 / -1.0 108 4 19.1 0.8 10 30 27 =+3.2 / -0.8 29 68 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø190″ 3 190 152.4 127.0 22/03 23.9 2 16 21 101.6 =+2.0 / -1.0 122 8 19.1 0.8 10 32 29 =+3.2 / -0.8 30 68 =+/-1.5 3 90.7 =+1.0 / -0.0 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø215″ 3.1 215 177.8 139.7 22/03 23.9 2 1.6 21 101.6 =+2.0 / -1.0 122 8 19.1 0.8 10 32 30 =+3.2 / -0.8 32 70 =+/-1.5 3.1/2 103.4 =+1.0 / -0.0 104.1 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø230″ 4 230 190.5 157.2 22/03 23.9 2 1.6 141.3 =+2.0 / -1.0 135 8 19.1 0.8 11 33 32 =+3.2 / -0.8 33 75 =+/-1.5 4 116.1 =+1.0 / -0.0 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø255″ 5 255 215.9 185.7 22/03 23.9 2 1.6 168.3 =+4.0 / -1.0 164 8 22.2 0.8 12 36 35 =+3.2 / -0.8 36 87 =+1.5 / -3.0 5 143.8 =+1.0 / -0.0 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø280″ 6 280 241.3 215.9 23/09 25.4 2 1.6 219.1 =+4.0 / -1.0 192 8 22.2 0.8 13 40 38 =+3.2 / -0.8 40 87 =+1.5 / -3.0 6 170.7 =+1.0 / -0.0 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø345″ 8 345 298.5 269.9 27.0 28.6 2 1.6 219.1 =+4.0 / -1.0 246 8 22.2 0.8 13 44 43 =+3.2 / -0.8 44 100 =+1.5 / -3.0 8 221.5 =+1.0 / -0.0 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø405″ 10 405 362.0 323.8 28/06 30.2 2 16 273.0 =+4.0 / -1.0 305 12 25.4 0.8 13 49 48 =+3.2 / -0.8 49 100 =+1.5 / -3.0 10 276.2 =+1.0 / -0.0 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø485″ 12 485 431.8 381.0 30.2 31.8 2 16 323.8 =+4.0 / -1.0 365 12 25.4 0.8 13 56 54 =+3.2 / -0.8 56 113 =+1.5 / -3.0 12 327.0 =+1.5 / -0.0 328.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø535″ 14 535 476.3 412.8 33.4 35.0 2 16 355.6 =+4.0 / -1.0 400 12 28.6 0.8 13 57 56 =+3.2 / -0.8 79 125 =+1.5 / -3.0 14 359.2 =+1.5 / -0.0 360.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø595″ 16 595 539.8 469.9 35.0 36.6 2 16 406.4 =+4.0 / -1.0 457 16 28.6 0.8 13 64 62 =+3.2 / -0.8 87 125 =+1.5 / -3.0 16 410.5 =+1.5 / -0.0 411.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø635″ 18 635 577.9 533.4 38.1 39.7 2 16 457.0 =+4.0 / -1.0 505 16 31.8 0.8 13 68 67 =+3.2 / -0.8 97 138 =+1.5 / -3.0 18 461.8 =+1.5 / -0.0 462.3 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø700″ 20 700 635.0 584.2 41.3 42.9 2 16 508.0 =+4.0 / -1.0 559 20 31.8 0.8 13 73 71 =+3.2 / -0.8 103 143 =+1.5 / -3.0 20 513.1 =+1.5 / -0.0 514.4 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5
Ø815″ 24 815 749.3 692.2 46.1 47.7 2 16 610.0 =+4.0 / -1.0 663 20 34.9 0.8 13 83 81 =+3.2 / -0.8 111 151 =+1.5 / -3.0 24 616.0 =+1.5 / -0.0 616.0 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5



Arraste a tabela para o lado.
