O flange cego (blind) 300 apresenta várias características importantes. Sua estrutura tem como principal característica a ausência de um furo no meio.

 Assim, mais do que unir tubulações essa peça também serve para fechar linhas e sessões flangeadas de modo geral.

Esse item também possui ótimo nível de solidez, de forma que serve como reforço extra para evitar vazamentos e danos as tubulações. Assim sendo, saiba mais a respeito desse produto a seguir. Veja também os diferenciais de compra-lo em aço inox na Feital.

Características do flange cego (blind) 300

Além de ter o seu centro fechado, esse modelo de flange também conta com características estruturais diferenciadas. Na medida em que essa peça precisa aguentar a pressão do final de uma tubulação que transporta líquidos e gases, ela também se destaca por:

  • Diâmetros nominais que podem chegar a 24 milímetros, garantindo maior versatilidade;
  • Número de furos variados, com diâmetros que variam de 19.1 a 41.3 milímetros;
  • Várias espessuras, tamanhos e pesos, além da presença de ressalto em um dos lados;
  • Por fim, com relação a libragem de 300#, o nível de pressão suportado por esse flange é leve.

O encaixe desse item é feito a partir da junção de duas partes dela, ligadas por parafusos em seus furos. E algo que a torna ainda mais eficiente é o seu material de acabamento, sobretudo quanto ela é confeccionada com aço inox.

O aço como matéria-prima da peça

Levando em conta suas especificações e método de uso, o flange cego (blind) 300 precisa contar com resistência e durabilidade. Nesse sentido, o aço inox faz toda a diferença enquanto matéria-prima. Peças que contam com esse material apresentam vários benefícios, que incluem:

  • Maior tempo de vida útil, além de uma ótima relação custo-benefício;
  • Além disso, elevado nível de resistência a processos de desgaste como corrosão e oxidação;
  • Versatilidade para se encaixar em diversos tipos de tubulação e em outros materiais;
  • Por fim, obedecimento a vários padrões de qualidade que trazem eficiência e segurança de uso.

Neste sentido, algo importante para você ter em mente é que essas características positivas desse tipo de produto estão diretamente ligadas ao padrão de qualidade das empresas que os vendem. Assim sendo, contar com o Grupo Feital para comprar flanges e outras peças de aço faz toda a diferença.

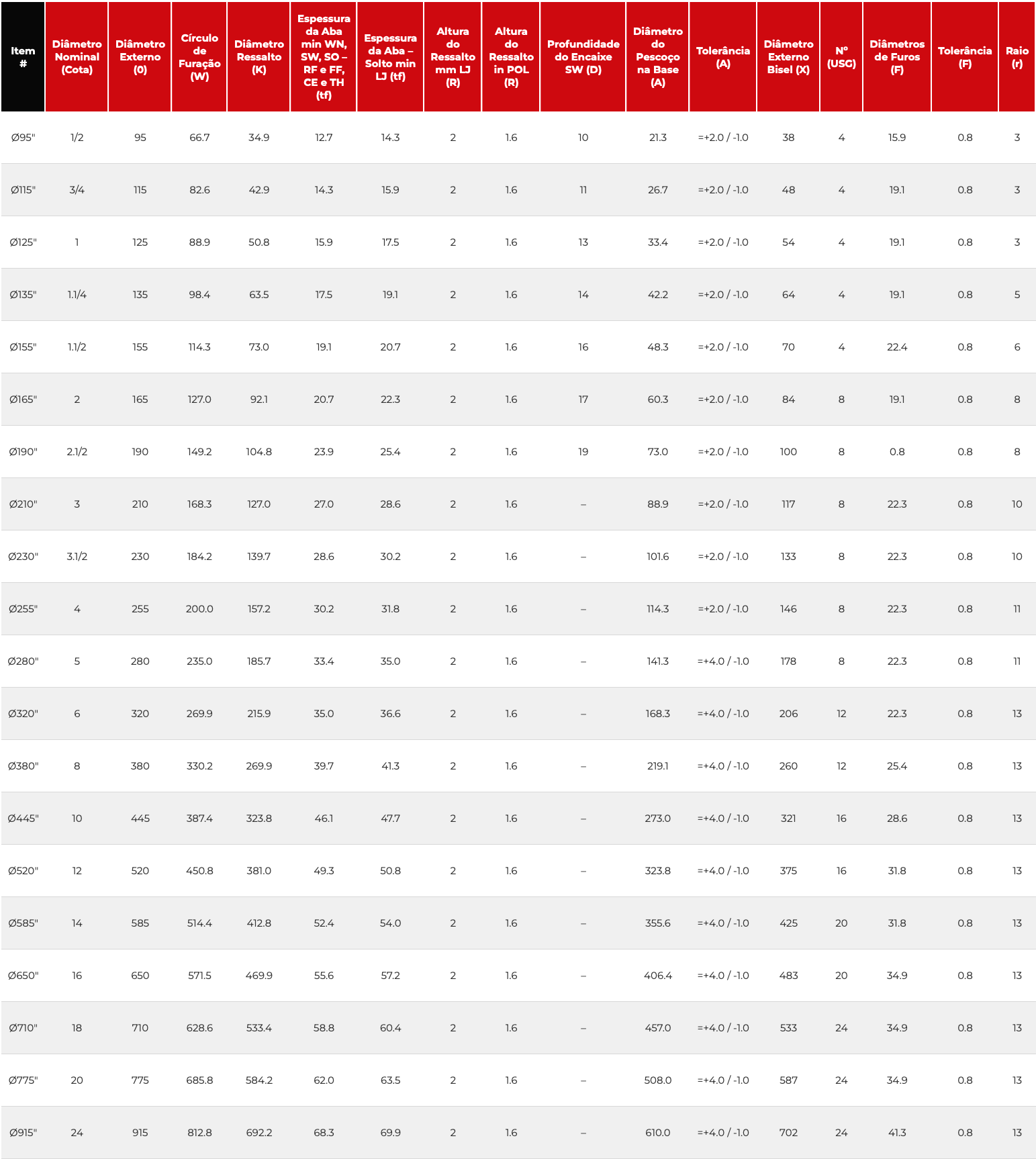

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Profundidade do Encaixe SW (D) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø95″ 1/2 95 66.7 34.9 12.7 14.3 2 1.6 10 21.3 =+2.0 / -1.0 38 4 15.9 0.8 3 16 21 =+3.2/ -0.8 22 51 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø115″ 3/4 115 82.6 42.9 14.3 15.9 2 1.6 11 26.7 =+2.0 / -1.0 48 4 19.1 0.8 3 16 24 =+3.2/ -0.8 25 56 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø125″ 1 125 88.9 50.8 15.9 17.5 2 1.6 13 33.4 =+2.0 / -1.0 54 4 19.1 0.8 3 18 25 =+3.2/ -0.8 27 60 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø135″ 1.1/4 135 98.4 63.5 17.5 19.1 2 1.6 14 42.2 =+2.0 / -1.0 64 4 19.1 0.8 5 21 25 =+3.2/ -0.8 27 64 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø155″ 1.1/2 155 114.3 73.0 19.1 20.7 2 1.6 16 48.3 =+2.0 / -1.0 70 4 22.4 0.8 6 23 29 =+3.2/ -0.8 30 67 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø165″ 2 165 127.0 92.1 20.7 22.3 2 1.6 17 60.3 =+2.0 / -1.0 84 8 19.1 0.8 8 29 32 =+3.2/ -0.8 33 68 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø190″ 2.1/2 190 149.2 104.8 23.9 25.4 2 1.6 19 73.0 =+2.0 / -1.0 100 8 0.8 0.8 8 32 37 =+3.2/ -0.8 38 75 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø210″ 3 210 168.3 127.0 27.0 28.6 2 1.6 88.9 =+2.0 / -1.0 117 8 22.3 0.8 10 32 41 =+3.2/ -0.8 43 78 =+/-1.5 3 90.7 =+1.0 / -0.0 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø230″ 3.1/2 230 184.2 139.7 28.6 30.2 2 1.6 101.6 =+2.0 / -1.0 133 8 22.3 0.8 10 37 43 =+3.2/ -0.8 44 79 =+/-1.5 3.1/2 103.4 =+1.0 / -0.0 104.1 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø255″ 4 255 200.0 157.2 30.2 31.8 2 1.6 114.3 =+2.0 / -1.0 146 8 22.3 0.8 11 37 46 =+3.2/ -0.8 48 84 =+/-1.5 4 116.1 =+1.0 / -0.0 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø280″ 5 280 235.0 185.7 33.4 35.0 2 1.6 141.3 =+4.0 / -1.0 178 8 22.3 0.8 11 43 49 =+3.2/ -0.8 51 97 =+1.5 / -3.0 5 143.8 =+1.0 / -0.0 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø320″ 6 320 269.9 215.9 35.0 36.6 2 1.6 168.3 =+4.0 / -1.0 206 12 22.3 0.8 13 47 51 =+3.2/ -0.8 52 97 =+1.5 / -3.0 6 170.7 =+1.0 / -0.0 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø380″ 8 380 330.2 269.9 39.7 41.3 2 1.6 219.1 =+4.0 / -1.0 260 12 25.4 0.8 13 51 60 =+3.2/ -0.8 62 110 =+1.5 / -3.0 8 221.5 =+1.0 / -0.0 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø445″ 10 445 387.4 323.8 46.1 47.7 2 1.6 273.0 =+4.0 / -1.0 321 16 28.6 0.8 13 56 65 =+3.2/ -0.8 95 116 =+1.5 / -3.0 10 276.2 =+1.0 / -0.0 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø520″ 12 520 450.8 381.0 49.3 50.8 2 1.6 323.8 =+4.0 / -1.0 375 16 31.8 0.8 13 61 71 =+3.2/ -0.8 102 129 =+3.0 / -5.0 12 327.0 =+1.5 / -0.0 328.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø585″ 14 585 514.4 412.8 52.4 54.0 2 1.6 355.6 =+4.0 / -1.0 425 20 31.8 0.8 13 64 75 =+3.2/ -0.8 111 141 =+3.0 / -5.0 14 359.2 =+1.5 / -0.0 360.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø650″ 16 650 571.5 469.9 55.6 57.2 2 1.6 406.4 =+4.0 / -1.0 483 20 34.9 0.8 13 69 81 =+3.2/ -0.8 121 144 =+3.0 / -5.0 16 410.5 =+1.5 / -0.0 411.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø710″ 18 710 628.6 533.4 58.8 60.4 2 1.6 457.0 =+4.0 / -1.0 533 24 34.9 0.8 13 70 87 =+3.2/ -0.8 130 157 =+3.0 / -5.0 18 461.8 =+1.5 / -0.0 462.3 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø775″ 20 775 685.8 584.2 62.0 63.5 2 1.6 508.0 =+4.0 / -1.0 587 24 34.9 0.8 13 74 94 =+3.2/ -0.8 140 160 =+3.0 / -5.0 20 513.1 =+1.5 / -0.0 514.4 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5
Ø915″ 24 915 812.8 692.2 68.3 69.9 2 1.6 610.0 =+4.0 / -1.0 702 24 41.3 0.8 13 83 105 =+3.2/ -0.8 152 167 =+3.0 / -5.0 24 616.0 =+1.5 / -0.0 616.0 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5



Arraste a tabela para o lado.
