Flange Cego (Blind) 900 - Grupo Feital

O flange cego (blind) 900 é uma peça ideal para fechar as pontas de tubulações que transportam líquidos e gases diversos. E devido ao sua libragem mais elevada, esse produto é ideal para projetos que contem com um elevado nível de pressão.

Além disso, existem outras características estruturais que tornam o uso desse tipo de flange ainda mais eficiente. Assim sendo, saiba mais a respeito esse produto a seguir. Conheça também as vantagens de comprar esse e outros itens em aço na Feital.

O uso do flange cego (blind) 900

A principal característica desse modelo é a ausência de uma abertura em seu centro. Assim sendo, seu uso serve tanto para encerrar tubulações quanto evitar furos e vazamentos nesses locais. Mas além desse fato, esse tipo de flange também se caracteriza por:

  • Tamanhos diversos com diâmetros nominais que variam de ½ a 24 polegadas;
  • Adequação a diferentes tubulações, graças a tamanhos e cumprimentos variáveis;
  • Variação na quantidade de furos ao redor de cada flange para melhor encaixe;
  • Por fim, vários acabamentos na fase da junção da peça, além de variadas espessuras.

Esses são detalhes que fazem toda a diferença para o flange, principalmente em sistemas expostos níveis de pressão maiores. E neste sentido, as peças que contam com o aço inox como matéria-prima trazem vantagens ainda mais significativas.

O material ideal para a confecção do flange

Para entender a importância de usar flange cego (blind) 900 de aço inox, é preciso ter em mente como essa peça se encaixa. Para finalizar o caminho de uma tubulação, além de reforça-la para evitar vazamentos, o encaixe desse item ocorre a partir de duas partes unidas por parafusos.

Assim sendo, a força e resistência do aço inox é uma ótima opção para cumprir essa função. Flanges que são feitos com esse material apresentam vários benefícios:

  • Em comparação a outros materiais, esse item tem maior durabilidade e vida útil;
  • Seu nível de resistência contra processos como oxidação e corrosão também é maior;
  • Além disso, o aço também é bastante versátil e pode ser utilizado com outros materiais;
  • E em todas os modelos de flanges, itens de aço seguem rigorosas normas de qualidade.

Peças confeccionadas com aço inox seguem parâmetros internacionais, tanto dimensionais quanto estruturais para atestar a sua qualidade. Mas por outro lado, a empresa na qual você compra esse tipo de produtos também é algo fundamental.

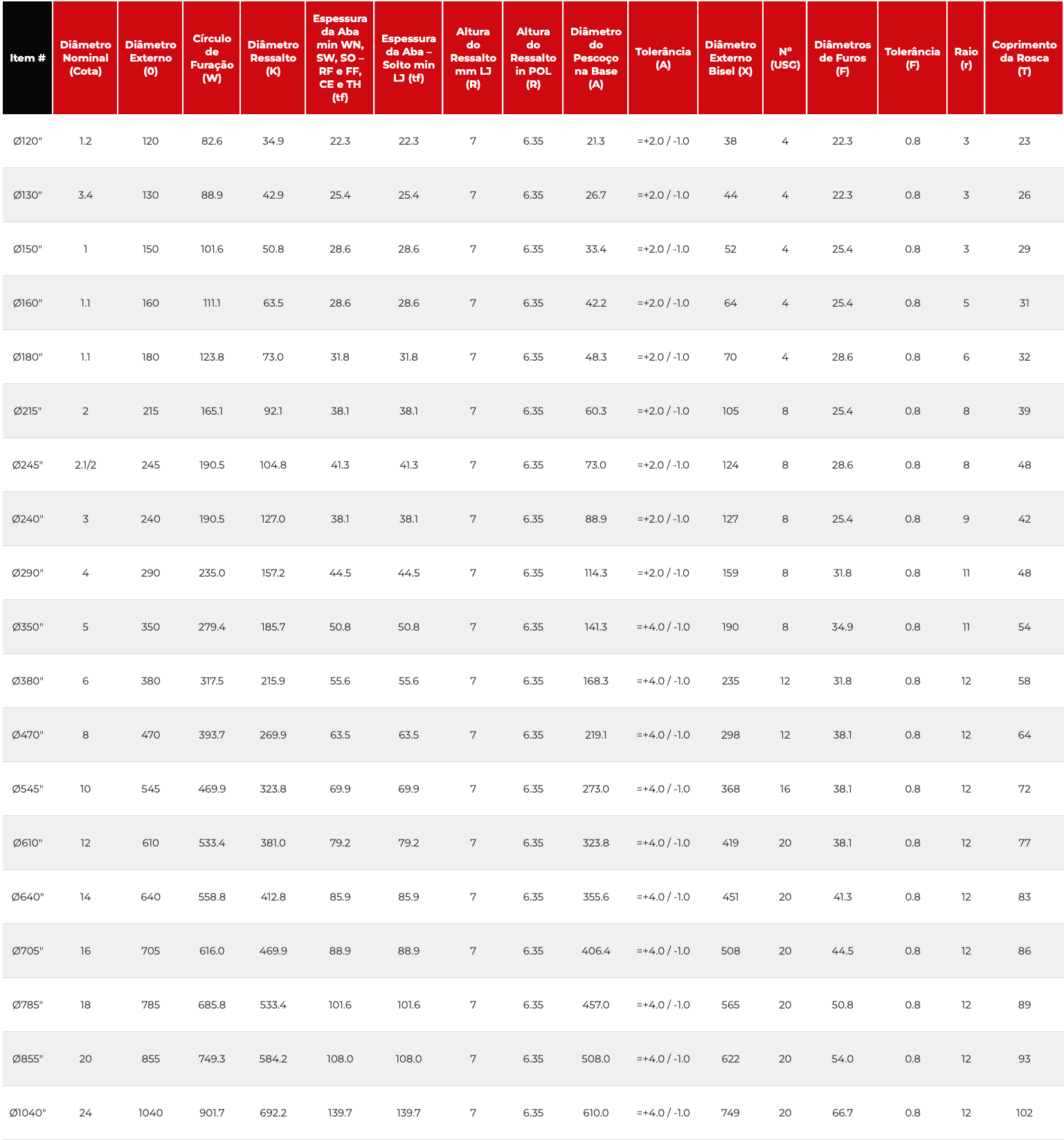

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø120″ 1.2 120 82.6 34.9 22.3 22.3 7 6.35 21.3 =+2.0 / -1.0 38 4 22.3 0.8 3 23 32 =+3.2 / -0.8 32 60 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø130″ 3.4 130 88.9 42.9 25.4 25.4 7 6.35 26.7 =+2.0 / -1.0 44 4 22.3 0.8 3 26 35 =+3.2 / -0.8 35 70 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø150″ 1 150 101.6 50.8 28.6 28.6 7 6.35 33.4 =+2.0 / -1.0 52 4 25.4 0.8 3 29 41 =+3.2 / -0.8 41 73 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø160″ 1.1 160 111.1 63.5 28.6 28.6 7 6.35 42.2 =+2.0 / -1.0 64 4 25.4 0.8 5 31 41 =+3.2 / -0.8 41 73 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø180″ 1.1 180 123.8 73.0 31.8 31.8 7 6.35 48.3 =+2.0 / -1.0 70 4 28.6 0.8 6 32 44 =+3.2 / -0.8 44 83 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø215″ 2 215 165.1 92.1 38.1 38.1 7 6.35 60.3 =+2.0 / -1.0 105 8 25.4 0.8 8 39 57 =+3.2 / -0.8 57 102 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø245″ 2.1/2 245 190.5 104.8 41.3 41.3 7 6.35 73.0 =+2.0 / -1.0 124 8 28.6 0.8 8 48 64 =+3.2 / -0.8 64 105 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø240″ 3 240 190.5 127.0 38.1 38.1 7 6.35 88.9 =+2.0 / -1.0 127 8 25.4 0.8 9 42 54 =+3.2 / -0.8 54 102 =+/-1.5 3 90.7 =+1.0 / -0.1 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø290″ 4 290 235.0 157.2 44.5 44.5 7 6.35 114.3 =+2.0 / -1.0 159 8 31.8 0.8 11 48 70 =+3.2 / -0.8 70 114 =+/-1.5 4 116.1 =+1.0 / -0.2 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø350″ 5 350 279.4 185.7 50.8 50.8 7 6.35 141.3 =+4.0 / -1.0 190 8 34.9 0.8 11 54 79 =+3.2 / -0.8 79 127 =+1.5 / -3.0 5 143.8 =+1.0 / -0.3 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.9
Ø380″ 6 380 317.5 215.9 55.6 55.6 7 6.35 168.3 =+4.0 / -1.0 235 12 31.8 0.8 12 58 86 =+3.2 / -0.8 86 140 =+1.5 / -3.0 6 170.7 =+1.0 / -0.4 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø470″ 8 470 393.7 269.9 63.5 63.5 7 6.35 219.1 =+4.0 / -1.0 298 12 38.1 0.8 12 64 102 =+3.2 / -0.8 114 162 =+1.5 / -3.0 8 221.5 =+1.0 / -0.5 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø545″ 10 545 469.9 323.8 69.9 69.9 7 6.35 273.0 =+4.0 / -1.0 368 16 38.1 0.8 12 72 108 =+3.2 / -0.8 127 184 =+1.5 / -3.0 10 276.2 =+1.0 / -0.6 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø610″ 12 610 533.4 381.0 79.2 79.2 7 6.35 323.8 =+4.0 / -1.0 419 20 38.1 0.8 12 77 117 =+3.2 / -0.8 143 200 =+3.0 / -5.0 12 327.0 =+1.5 / -0.0 328.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø640″ 14 640 558.8 412.8 85.9 85.9 7 6.35 355.6 =+4.0 / -1.0 451 20 41.3 0.8 12 83 130 =+3.2 / -0.8 156 213 =+3.0 / -5.0 14 359.2 =+1.5 / -0.0 360.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø705″ 16 705 616.0 469.9 88.9 88.9 7 6.35 406.4 =+4.0 / -1.0 508 20 44.5 0.8 12 86 133 =+3.2 / -0.8 165 216 =+3.0 / -5.0 16 410.5 =+1.5 / -0.0 411.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø785″ 18 785 685.8 533.4 101.6 101.6 7 6.35 457.0 =+4.0 / -1.0 565 20 50.8 0.8 12 89 152 =+3.2 / -0.8 190 229 =+3.0 / -5.0 18 461.8 =+1.5 / -0.0 462.3 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø855″ 20 855 749.3 584.2 108.0 108.0 7 6.35 508.0 =+4.0 / -1.0 622 20 54.0 0.8 12 93 159 =+3.2 / -0.8 210 248 =+3.0 / -5.0 20 513.1 =+1.5 / -0.0 514.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø1040″ 24 1040 901.7 692.2 139.7 139.7 7 6.35 610.0 =+4.0 / -1.0 749 20 66.7 0.8 12 102 203 =+3.2 / -0.8 267 292 =+3.0 / -5.0 24 616.0 =+1.5 / -0.0 616.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0

Arraste a tabela para o lado.
