Os Flange Encaixe Solda (Socket Welding) 300 são componentes importantes para unificar dois tipos de tubulações de um mesmo sistema.

 O processo de montagem é feito por parafusos e em pares. Dessa forma, esse processo mantêm a força de compressão para que ocorra o total fechamento da conexão. Dessa forma o fluxo de materiais ocorre com o segurança e alto desempenho.

Assim, o modelo encaixe solda se fixa na tubulação por meio de solda. A produção dos flanges nas empresas da Feital é feita com vários tipos de aço carbono, inox ou liga, de acordo com a necessidade do cliente.

Confira a seguir porque a Feital é a sua melhor opção para a aquisição do Flange Encaixe Solda (Socket Welding) 300 para o seu projeto.

Principais características desse tipo de flange

Esse modelo de flange é produzido com base em todas as normas padrão que regem o desempenho e segurança desses itens. O flange Socket Welding pode ser fabricado liso e é muito resistente. Além disso, essa peça possui um encaixe completo para a ponta do tubo.

Veja a seguir as principais caracteristicas do Flange Encaixe Solda (Socket Welding) 300 da Feital:

  • Encaixe solda: o modelo encaixe solda permite a integração com vários tubos, mesmo que sejam de fabricantes diferentes.
  • Particularidades diversas: produzido com as mais variadas dimensões e bitolas, de acordo com a necessidade do cliente.
  • Normas padrão: esse item atende a todas as especificações das normas ANSI, DIN e AWWA, responsáveis pelo controle de qualidade desses equipamentos.
  • Classe de pressão 300 LBS: indicada para conexões de porte mais reduzido.

Vantagens do Flange Encaixe Solda (Socket Welding) 300 da Feital

O Flange Encaixe Solda da Feital facilita a realização de soldas que garantem a total vedação do fluxo de líquidos no sistema hidráulico. Confira as principais vantagens desse modelo:

  • Segurança: o material e a sua fixação seguem as normas padrão ANSI, DIN e AWWA.
  • Resistência: a composição química do aço oferece a ótima resistência, tanto para o suporte de níveis elevados de pressão como de altas temperaturas.
  • Versatilidade: os flanges são equipamentos ideais e essenciais para diversos sistemas hidráulicos, seja para construção civil, indústria (Óleo e Gás, Naval e de Energia), equipamentos agrícolas e muitas outras áreas.

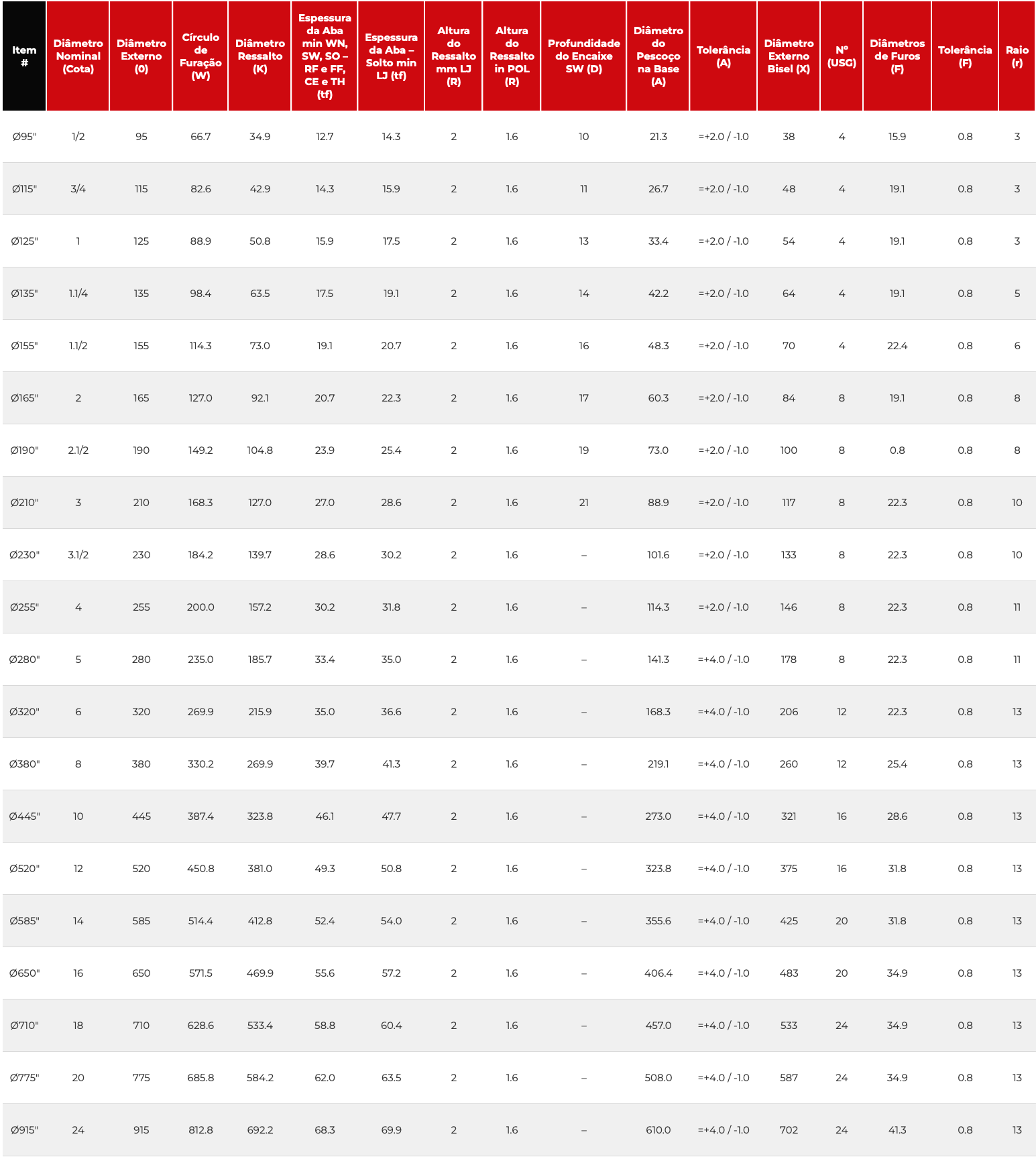

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Profundidade do Encaixe SW (D) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø95″ 1/2 95 66.7 34.9 12.7 14.3 2 1.6 10 21.3 =+2.0 / -1.0 38 4 15.9 0.8 3 16 21 =+3.2/ -0.8 22 51 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø115″ 3/4 115 82.6 42.9 14.3 15.9 2 1.6 11 26.7 =+2.0 / -1.0 48 4 19.1 0.8 3 16 24 =+3.2/ -0.8 25 56 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø125″ 1 125 88.9 50.8 15.9 17.5 2 1.6 13 33.4 =+2.0 / -1.0 54 4 19.1 0.8 3 18 25 =+3.2/ -0.8 27 60 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø135″ 1.1/4 135 98.4 63.5 17.5 19.1 2 1.6 14 42.2 =+2.0 / -1.0 64 4 19.1 0.8 5 21 25 =+3.2/ -0.8 27 64 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø155″ 1.1/2 155 114.3 73.0 19.1 20.7 2 1.6 16 48.3 =+2.0 / -1.0 70 4 22.4 0.8 6 23 29 =+3.2/ -0.8 30 67 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø165″ 2 165 127.0 92.1 20.7 22.3 2 1.6 17 60.3 =+2.0 / -1.0 84 8 19.1 0.8 8 29 32 =+3.2/ -0.8 33 68 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø190″ 2.1/2 190 149.2 104.8 23.9 25.4 2 1.6 19 73.0 =+2.0 / -1.0 100 8 0.8 0.8 8 32 37 =+3.2/ -0.8 38 75 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø210″ 3 210 168.3 127.0 27.0 28.6 2 1.6 21 88.9 =+2.0 / -1.0 117 8 22.3 0.8 10 32 41 =+3.2/ -0.8 43 78 =+/-1.5 3 90.7 =+1.0 / -0.0 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø230″ 3.1/2 230 184.2 139.7 28.6 30.2 2 1.6 101.6 =+2.0 / -1.0 133 8 22.3 0.8 10 37 43 =+3.2/ -0.8 44 79 =+/-1.5 3.1/2 103.4 =+1.0 / -0.0 104.1 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø255″ 4 255 200.0 157.2 30.2 31.8 2 1.6 114.3 =+2.0 / -1.0 146 8 22.3 0.8 11 37 46 =+3.2/ -0.8 48 84 =+/-1.5 4 116.1 =+1.0 / -0.0 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø280″ 5 280 235.0 185.7 33.4 35.0 2 1.6 141.3 =+4.0 / -1.0 178 8 22.3 0.8 11 43 49 =+3.2/ -0.8 51 97 =+1.5 / -3.0 5 143.8 =+1.0 / -0.0 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø320″ 6 320 269.9 215.9 35.0 36.6 2 1.6 168.3 =+4.0 / -1.0 206 12 22.3 0.8 13 47 51 =+3.2/ -0.8 52 97 =+1.5 / -3.0 6 170.7 =+1.0 / -0.0 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø380″ 8 380 330.2 269.9 39.7 41.3 2 1.6 219.1 =+4.0 / -1.0 260 12 25.4 0.8 13 51 60 =+3.2/ -0.8 62 110 =+1.5 / -3.0 8 221.5 =+1.0 / -0.0 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø445″ 10 445 387.4 323.8 46.1 47.7 2 1.6 273.0 =+4.0 / -1.0 321 16 28.6 0.8 13 56 65 =+3.2/ -0.8 95 116 =+1.5 / -3.0 10 276.2 =+1.0 / -0.0 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø520″ 12 520 450.8 381.0 49.3 50.8 2 1.6 323.8 =+4.0 / -1.0 375 16 31.8 0.8 13 61 71 =+3.2/ -0.8 102 129 =+3.0 / -5.0 12 327.0 =+1.5 / -0.0 328.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø585″ 14 585 514.4 412.8 52.4 54.0 2 1.6 355.6 =+4.0 / -1.0 425 20 31.8 0.8 13 64 75 =+3.2/ -0.8 111 141 =+3.0 / -5.0 14 359.2 =+1.5 / -0.0 360.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø650″ 16 650 571.5 469.9 55.6 57.2 2 1.6 406.4 =+4.0 / -1.0 483 20 34.9 0.8 13 69 81 =+3.2/ -0.8 121 144 =+3.0 / -5.0 16 410.5 =+1.5 / -0.0 411.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø710″ 18 710 628.6 533.4 58.8 60.4 2 1.6 457.0 =+4.0 / -1.0 533 24 34.9 0.8 13 70 87 =+3.2/ -0.8 130 157 =+3.0 / -5.0 18 461.8 =+1.5 / -0.0 462.3 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø775″ 20 775 685.8 584.2 62.0 63.5 2 1.6 508.0 =+4.0 / -1.0 587 24 34.9 0.8 13 74 94 =+3.2/ -0.8 140 160 =+3.0 / -5.0 20 513.1 =+1.5 / -0.0 514.4 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5
Ø915″ 24 915 812.8 692.2 68.3 69.9 2 1.6 610.0 =+4.0 / -1.0 702 24 41.3 0.8 13 83 105 =+3.2/ -0.8 152 167 =+3.0 / -5.0 24 616.0 =+1.5 / -0.0 616.0 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5



Arraste a tabela para o lado.
