O Flange Pescoço (Welding Neck) 1500 lbs é voltado para estruturas hidráulicas com pressão mais elevada, ou seja, principalmente para o setor industrial.

Assim, trata-se de um item importante para tubulações que exigem que a pressão na ponta dos canos seja transferida para evitar rompimentos e vazamentos.

Dessa forma, possui esse nome devido ao seu formato em cone, o que garante uma maior resistência a processos de deformação que decorrem altos níveis de pressão em sistemas hidráulicos diversos.

Veja a seguir porque esse item disponibilizado no catálogo de produtos do Grupo Feital é uma ótima opção para sistemas hidráulicos diversos.

Quais aplicações do Flange Pescoço 1500 lbs da Feital?

Estruturas que possuem um índice de pressão mais alto utilizam o Flange Pescoço (Welding Neck) 1500 lbs. Assim, tubulações mais complexas do segmento da indústria – dentre eles o setor naval, de energia e de gás – além de construção civil, utilizam muito esse item.

Veja as principais características desse modelo:

  • Sua extremidade possui cortes em suas arestas, o que facilita a solda de topo e ensaio de radiografia na linha;
  • Utilizado em sistemas que possuem um nível de pressão de até 400 lbs;
  • Diâmetros de bitolas variados que atendem às necessidades de cada projeto;
  • Adequado às normas que regem a segurança do segmento do aço (ANSI, AWWA, DIN, JIS) garantindo um ótimo desempenho para encerrar o fluxo em terminações de tubulações;
  • Capacidade de suportar temperaturas extremas e processos de corrosão decorrentes do transporte de químicos, por exemplo.

Por que contar com o Flange Pescoço (Welding Neck) 1500 lbs da Feital?

Quando o sistema exige o uso de um componente mais resistente diante da pressão exercida, o modelo de Flange Pescoço (Welding Neck) 1500 lbs se torna ideal.

Assim, veja a seguir as principais vantagens em adquirir esse produto:

  • Valor de mercado acessível: o Grupo Feital possui valores de mercado justo, adequado à suas necessidades;
  • Atendimento diferenciado: nosso atendimento pode te ajudar a encontrar as melhores soluções para cada situação;
  • Fácil instalação: os pontos para a inserção de parafusos agilizam o processo de montagem e soldagem do material;
  • Alta durabilidade: o produto feito com diversos tipos de aço garante a resistência adequada para o seu projeto;
  • Segurança: o Flange Pescoço (Welding Neck) da Feital oferece a máxima segurança para sistemas hidráulicos com pressão de até 1500 lbs.

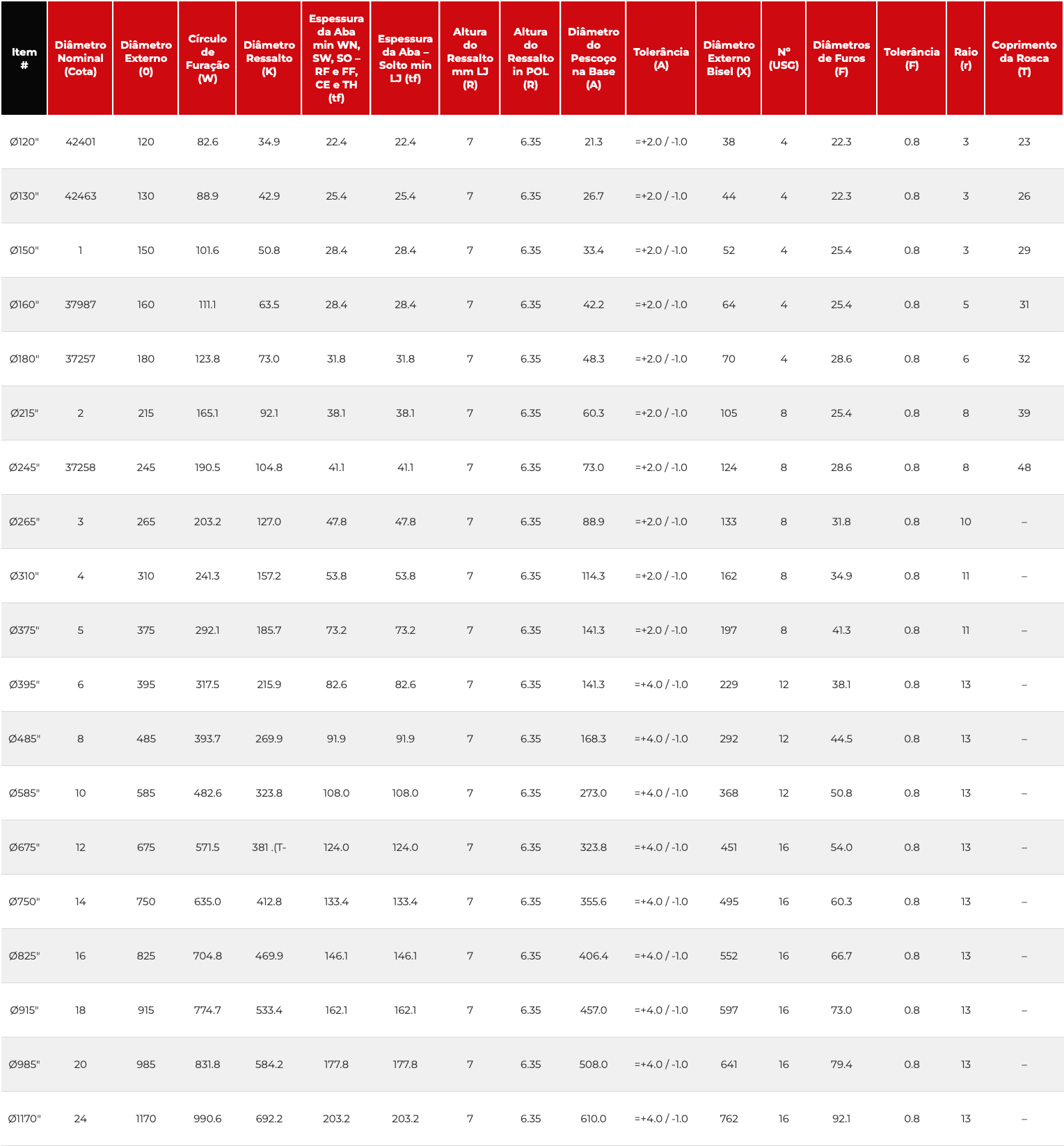

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) =+/-1.5 Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø120″ 42401 120 82.6 34.9 22.4 22.4 7 6.35 21.3 =+2.0 / -1.0 38 4 22.3 0.8 3 23 32 =+3.2 / -0.8 32 60 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø130″ 42463 130 88.9 42.9 25.4 25.4 7 6.35 26.7 =+2.0 / -1.0 44 4 22.3 0.8 3 26 35 =+3.2 / -0.8 35 70 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.1
Ø150″ 1 150 101.6 50.8 28.4 28.4 7 6.35 33.4 =+2.0 / -1.0 52 4 25.4 0.8 3 29 41 =+3.2 / -0.8 41 73 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.1 Conforme Especificação do Cliente =+/-1.2
Ø160″ 37987 160 111.1 63.5 28.4 28.4 7 6.35 42.2 =+2.0 / -1.0 64 4 25.4 0.8 5 31 44 =+3.2 / -0.8 41 73 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.2 Conforme Especificação do Cliente =+/-1.3
Ø180″ 37257 180 123.8 73.0 31.8 31.8 7 6.35 48.3 =+2.0 / -1.0 70 4 28.6 0.8 6 32 57 =+3.2 / -0.8 44 83 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.3 Conforme Especificação do Cliente =+/-1.4
Ø215″ 2 215 165.1 92.1 38.1 38.1 7 6.35 60.3 =+2.0 / -1.0 105 8 25.4 0.8 8 39 64 =+3.2 / -0.8 57 102 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.4 Conforme Especificação do Cliente =+/-1.5
Ø245″ 37258 245 190.5 104.8 41.1 41.1 7 6.35 73.0 =+2.0 / -1.0 124 8 28.6 0.8 8 48 =+3.2 / -0.8 105 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.5 Conforme Especificação do Cliente =+/-1.6
Ø265″ 3 265 203.2 127.0 47.8 47.8 7 6.35 88.9 =+2.0 / -1.0 133 8 31.8 0.8 10 =+3.2 / -0.8 73 117 =+/-1.5 3 =+1.0 / -0.0 91.4 =+1.0 / -0.6 Conforme Especificação do Cliente =+/-1.7
Ø310″ 4 310 241.3 157.2 53.8 53.8 7 6.35 114.3 =+2.0 / -1.0 162 8 34.9 0.8 11 90 124 =+/-1.5 4 =+1.0 / -0.0 116.8 =+1.0 / -0.7 Conforme Especificação do Cliente =+/-1.8
Ø375″ 5 375 292.1 185.7 73.2 73.2 7 6.35 141.3 =+2.0 / -1.0 197 8 41.3 0.8 11 105 156 =+/-1.5 5 =+1.0 / -0.0 144.4 =+1.0 / -0.8 Conforme Especificação do Cliente =+/-1.9
Ø395″ 6 395 317.5 215.9 82.6 82.6 7 6.35 141.3 =+4.0 / -1.0 229 12 38.1 0.8 13 119 171 =+/-1.5 6 =+1.0 / -0.0 171.4 =+1.0 / -0.9 Conforme Especificação do Cliente =+/-1.10
Ø485″ 8 485 393.7 269.9 91.9 91.9 7 6.35 168.3 =+4.0 / -1.0 292 12 44.5 0.8 13 143 213 =+/-1.5 8 =+1.0 / -0.0 222.2 =+1.0 / -0.10 Conforme Especificação do Cliente =+/-1.11
Ø585″ 10 585 482.6 323.8 108.0 108.0 7 6.35 273.0 =+4.0 / -1.0 368 12 50.8 0.8 13 178 254 =+/-1.5 10 =+1.0 / -0.0 277.4 =+1.0 / -0.11 Conforme Especificação do Cliente =+/-1.12
Ø675″ 12 675 571.5 381 .(T- 124.0 124.0 7 6.35 323.8 =+4.0 / -1.0 451 16 54.0 0.8 13 219 283 =+/-1.5 12 =+1.0 / -0.0 328.2 =+1.0 / -0.12 Conforme Especificação do Cliente =+/-1.13
Ø750″ 14 750 635.0 412.8 133.4 133.4 7 6.35 355.6 =+4.0 / -1.0 495 16 60.3 0.8 13 241 298 =+/-1.5 14 =+1.0 / -0.0 360.2 =+1.0 / -0.13 Conforme Especificação do Cliente =+/-1.14
Ø825″ 16 825 704.8 469.9 146.1 146.1 7 6.35 406.4 =+4.0 / -1.0 552 16 66.7 0.8 13 260 311 =+/-1.5 16 =+1.0 / -0.0 411.2 =+1.0 / -0.14 Conforme Especificação do Cliente =+/-1.15
Ø915″ 18 915 774.7 533.4 162.1 162.1 7 6.35 457.0 =+4.0 / -1.0 597 16 73.0 0.8 13 276 327 =+/-1.5 18 =+1.0 / -0.0 462.3 =+1.0 / -0.15 Conforme Especificação do Cliente =+/-1.16
Ø985″ 20 985 831.8 584.2 177.8 177.8 7 6.35 508.0 =+4.0 / -1.0 641 16 79.4 0.8 13 292 356 =+/-1.5 20 =+1.0 / -0.0 514.4 =+1.0 / -0.16 Conforme Especificação do Cliente =+/-1.17
Ø1170″ 24 1170 990.6 692.2 203.2 203.2 7 6.35 610.0 =+4.0 / -1.0 762 16 92.1 0.8 13 330 406 =+/-1.5 24 =+1.0 / -0.0 616.0 =+1.0 / -0.17 Conforme Especificação do Cliente =+/-1.18



Arraste a tabela para o lado.
