O flange pescoço (welding neck) 2500 é indicado a sistemas de tubulação que exigem alta resistência à pressão.

Além de sua libragem voltada para suportar cargas mais elevadas, sua estrutura também contribui, em suma, para manter a ligação e vedação dos tubos.

Assim sendo, trata-se de uma ótima peça para ligar tubulações que sofrem com a força dos líquidos e gases que transportam. Por isso saiba mais sobre esse modelo de flange a seguir. E claro, veja as vantagens de comprá-lo em aço inox em uma empresa como a Feital.

Utilização do flange pescoço (welding neck) 2500

A principal característica dessa peça é contar com um relevo em de seus lados, sendo este um pescoço cônico. Assim, ela se encaixa em pares nas tubulações por meio de compressão e transfere a tensão que recebe para o sistema, aliviando a pressão.

Junto com essas características, cabe destacar que fazer sua união ao sistema tubular deve-se colocar solda somente na parte de cima. E, para completar, sua estrutura também apresenta alguns traços específicos, como por exemplo:

  • Variação de tamanho, comprimento, pesos e medidas para melhor encaixe nos tubos;
  • Níveis diferenciados com relação a profundidade dos furos e do encaixe;
  • Diâmetros nominais que variam entre ½ e 24 polegadas, além de espessuras variadas;
  • Trata-se do modelo com maior libragem disponível no mercado para pressões elevadas;

Na medida em que se usa o flange pescoço (welding neck) 2500 para locais que necessitam de força e solidez, os resultados são positivos. Mas neste sentido, as peças de aço inox são a melhor alternativa devido aos diferenciais que elas tem.

A matéria-prima ideal para suas necessidades

Para garantir resistência e durabilidade para a sua tubulação, o uso do aço inox como matéria-prima de flanges é sua melhor escolha. Na medida em que você utiliza o material, seu projeto ganhará várias vantagens, como por exemplo:

  • Maior tempo de vida útil, o que traz uma ótima relação custo-benefício ao aço;
  • Alta resistência a fatores de desgaste, como corrosão e oxidação;
  • Versatilidade de encaixe e alto desempenho com outros materiais;
  • Manutenção de seu estado natural diante de mudanças externas de temperatura.

Junto com esses diferenciais, flanges e outras peças de aço precisam seguir normas de qualidade específicos. Dessa forma, tratam-se de padrões que definem a dimensão, espessura e outras medidas, o que garantem a sua eficiência.

Nesse sentido, você precisa garantir que estará contando com itens que possuem muita qualidade. E, para isso, a empresa certa faz toda a diferença.

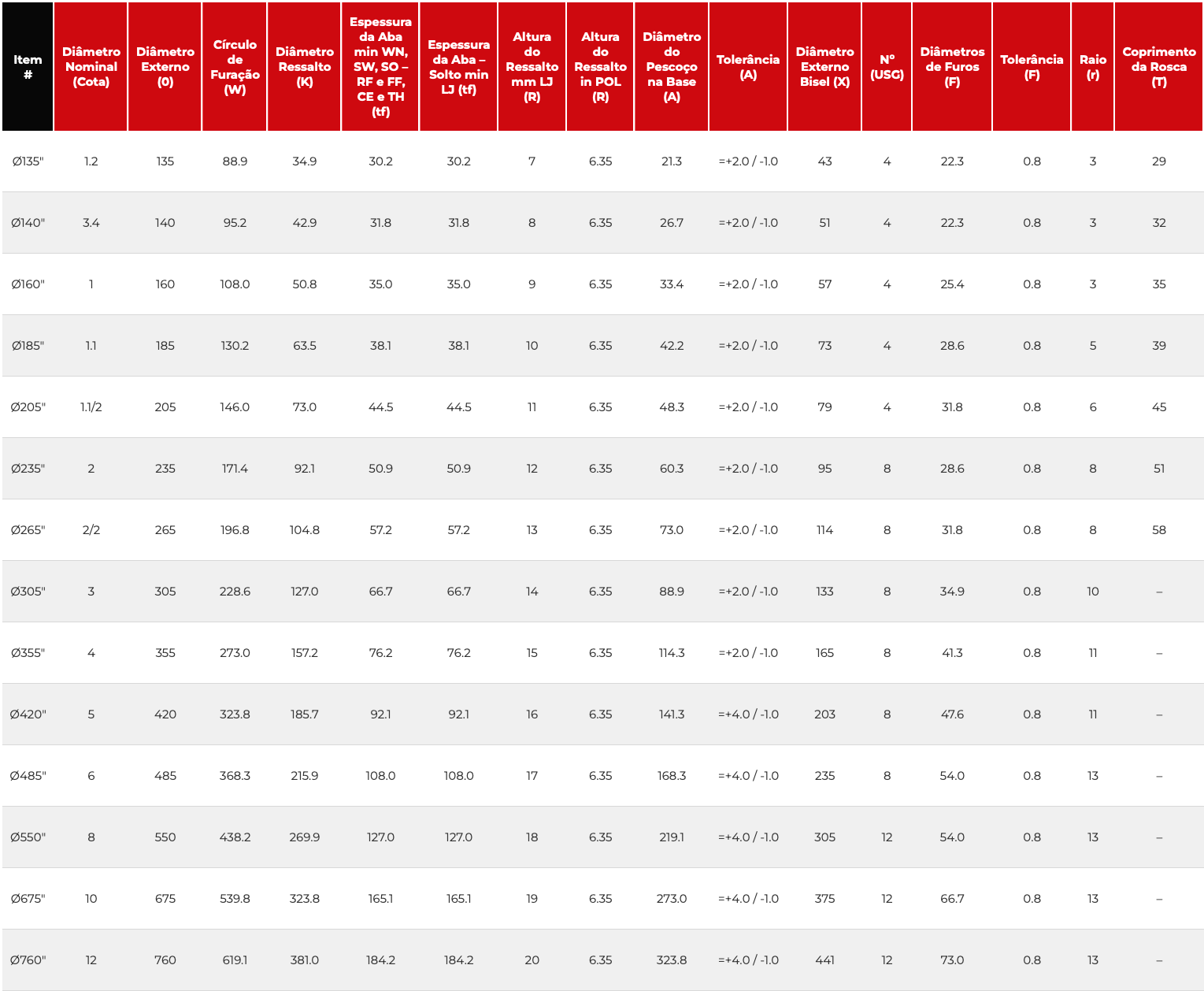

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø135″ 1.2 135 88.9 34.9 30.2 30.2 7 6.35 21.3 =+2.0 / -1.0 43 4 22.3 0.8 3 29 40 =+3.2 / -0.8 40 73 =+/-1.5 1/2 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø140″ 3.4 140 95.2 42.9 31.8 31.8 8 6.35 26.7 =+2.0 / -1.0 51 4 22.3 0.8 3 32 43 =+3.2 / -0.8 43 79 =+/-1.5 3/4 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø160″ 1 160 108.0 50.8 35.0 35.0 9 6.35 33.4 =+2.0 / -1.0 57 4 25.4 0.8 3 35 48 =+3.2 / -0.8 48 89 =+/-1.5 1 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø185″ 1.1 185 130.2 63.5 38.1 38.1 10 6.35 42.2 =+2.0 / -1.0 73 4 28.6 0.8 5 39 52 =+3.2 / -0.8 52 95 =+/-1.5 1.1/4 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø205″ 1.1/2 205 146.0 73.0 44.5 44.5 11 6.35 48.3 =+2.0 / -1.0 79 4 31.8 0.8 6 45 60 =+3.2 / -0.8 60 111 =+/-1.5 1.1/2 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø235″ 2 235 171.4 92.1 50.9 50.9 12 6.35 60.3 =+2.0 / -1.0 95 8 28.6 0.8 8 51 70 =+3.2 / -0.8 70 127 =+/-1.5 2 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø265″ 2/2 265 196.8 104.8 57.2 57.2 13 6.35 73.0 =+2.0 / -1.0 114 8 31.8 0.8 8 58 79 =+3.2 / -0.8 79 143 =+/-1.5 2/2 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø305″ 3 305 228.6 127.0 66.7 66.7 14 6.35 88.9 =+2.0 / -1.0 133 8 34.9 0.8 10 =+3.2 / -0.8 92 168 =+/-1.5 3 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø355″ 4 355 273.0 157.2 76.2 76.2 15 6.35 114.3 =+2.0 / -1.0 165 8 41.3 0.8 11 =+3.2 / -0.8 108 190 =+/-1.5 4 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø420″ 5 420 323.8 185.7 92.1 92.1 16 6.35 141.3 =+4.0 / -1.0 203 8 47.6 0.8 11 =+3.2 / -0.8 130 229 =+ 1.5 /- 3.0 5 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø485″ 6 485 368.3 215.9 108.0 108.0 17 6.35 168.3 =+4.0 / -1.0 235 8 54.0 0.8 13 =+3.2 / -0.8 152 273 =+ 1.5 /- 3.0 6 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø550″ 8 550 438.2 269.9 127.0 127.0 18 6.35 219.1 =+4.0 / -1.0 305 12 54.0 0.8 13 =+3.2 / -0.8 178 318 =+ 1.5 /- 3.0 8 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø675″ 10 675 539.8 323.8 165.1 165.1 19 6.35 273.0 =+4.0 / -1.0 375 12 66.7 0.8 13 =+3.2 / -0.8 229 419 =+ 1.5 /- 3.0 10 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø760″ 12 760 619.1 381.0 184.2 184.2 20 6.35 323.8 =+4.0 / -1.0 441 12 73.0 0.8 13 =+3.2 / -0.8 254 464 =+3.0 / – 5.0 12 328.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/-1.5



Arraste a tabela para o lado.
