O Flange Pescoço (Welding Neck) 900 é utilizado em sistemas de tubulação para conectar dois componentes, com alto poder de vedação, evitando, assim, qualquer tipo de vazamentos. Existem muitos tipos de flanges disponíveis no mercado, pois cada sistema pode exigir um flange diferente.

Escolher o modelo ideal para seu projeto é de extrema importância para o bom funcionamento geral da indústria. Como a Feital oferece uma enorme variedade de flanges em seu catálogo de produtos, vamos explicar as características do Flange Pescoço (Welding Neck) 900.

Principais características do Flange Pescoço (Welding Neck) 900

À princípio, precisamos explicar como funciona esse flange e como ele é instalado no sistema. Essa peça tem como principal objetivo transferir tensão da base do flange para o tubo. Dessa forma, a base do flange tem sua pressão reduzida, o que pode ser muito vantajoso para algumas indústrias. Ele possui outras características:

  • Ligado ao tubo por uma única solda, a de topo;
  • No momento da montagem, necessita de alta precisão no corte do tubo;
  • Fabricado com ou sem ressalto;
  • Pode apresentar vários tipos de acabamento de junção da fase, incluindo ranhura espiral, ranhura Standard, ranhura concêntrica e ranhura tipo 125 RMS;
  • Fabricados em aço, incluindo o aço inox, o que garante a alta resistência desse flange;
  • Fabricados com classe de pressão de 900 LBS (libras), indicado para sistemas com pressão moderada;
  • Formato de cone, o que impede a deformidade da peça;
  • Possui extremidade chanfrada;
  • Estrutura criada para suportar variadas pressões e temperaturas elevadas ou baixas.

Flange Pescoço da Feital é seguro e prático

O Flange Pescoço produzido pela Feital segue algumas normas e padrões de dimensões, de acabamento e de materiais. A norma ANSI B16.5, por exemplo, é uma norma que garante a segurança e eficiência do material.

Assim, o Flange Pescoço (Welding Neck) produzido pela Feital possuem as seguintes características:

  • Alta resistência por conta do aço;
  • Ótimo custo-benefício (peças não muito caras diante das vantagens);
  • Alta durabilidade, pois necessita de pouca manutenção e, além disso, ela é barata e simples;
  • Fácil encaixe, manuseio e instalação, pois a Feital garante a fabricação de peças perfeitas;
  • Evita vazamentos, mesmo em condições adversas de temperatura e pressão, por exemplo.

O que levar em consideração na escolha desse flange?

Antes de determinar qual o tipo de flange ideal para o sistema de tubulação, alguns fatores precisam ser levados em conta como, por exemplo:

  • Tipo de fluido transportado;
  • Níveis de pressão do sistema;
  • Dimensões da tubulação;
  • Custo-benefício;
  • Tipo de material do tubo.

Assim, o Flange Pescoço é ideal para a maioria das indústrias, pois sua alta resistência dá tranquilidade às pessoas que, de certa forma, manuseiam o sistema.

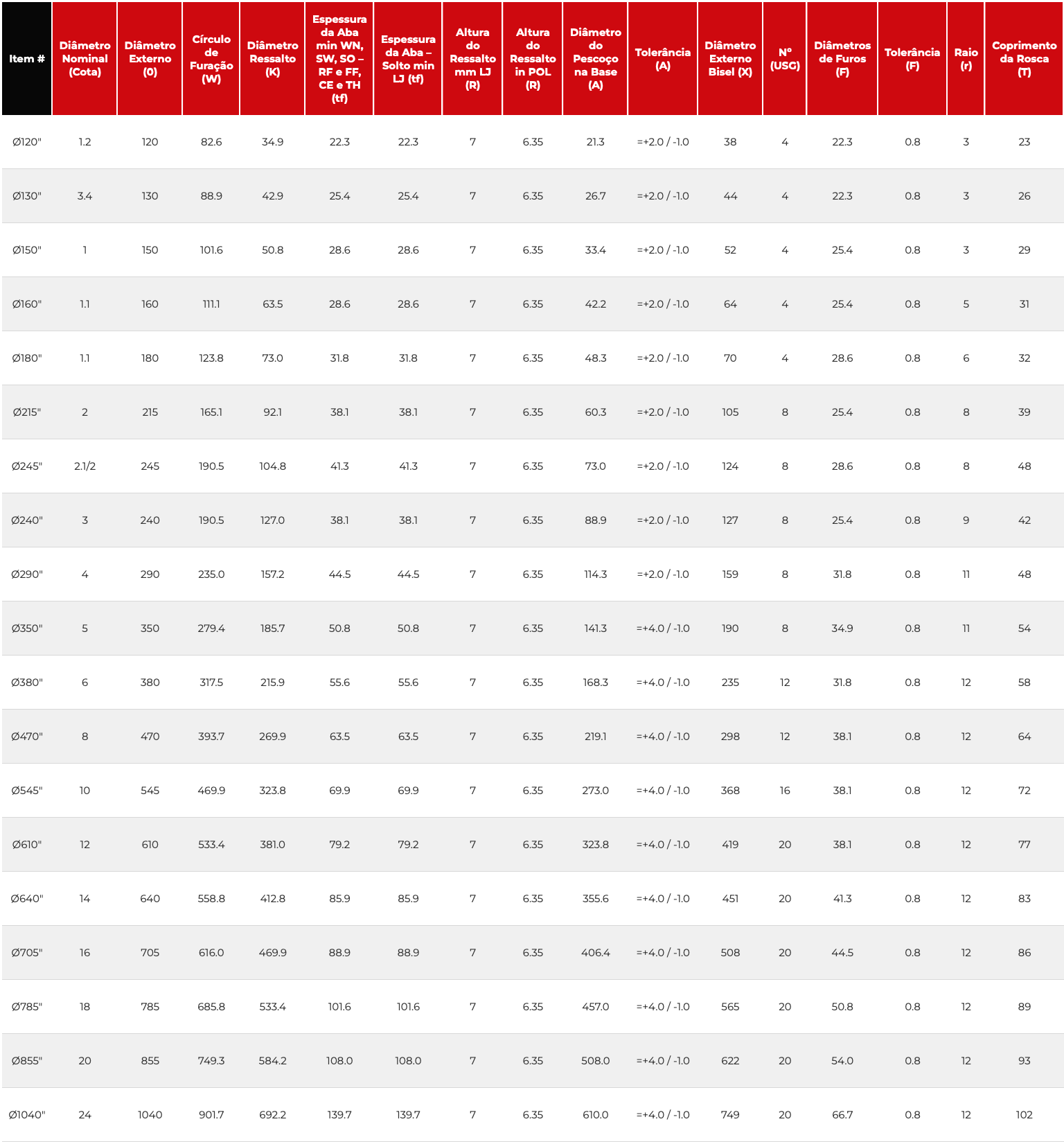

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø120″ 1.2 120 82.6 34.9 22.3 22.3 7 6.35 21.3 =+2.0 / -1.0 38 4 22.3 0.8 3 23 32 =+3.2 / -0.8 32 60 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø130″ 3.4 130 88.9 42.9 25.4 25.4 7 6.35 26.7 =+2.0 / -1.0 44 4 22.3 0.8 3 26 35 =+3.2 / -0.8 35 70 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø150″ 1 150 101.6 50.8 28.6 28.6 7 6.35 33.4 =+2.0 / -1.0 52 4 25.4 0.8 3 29 41 =+3.2 / -0.8 41 73 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø160″ 1.1 160 111.1 63.5 28.6 28.6 7 6.35 42.2 =+2.0 / -1.0 64 4 25.4 0.8 5 31 41 =+3.2 / -0.8 41 73 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø180″ 1.1 180 123.8 73.0 31.8 31.8 7 6.35 48.3 =+2.0 / -1.0 70 4 28.6 0.8 6 32 44 =+3.2 / -0.8 44 83 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø215″ 2 215 165.1 92.1 38.1 38.1 7 6.35 60.3 =+2.0 / -1.0 105 8 25.4 0.8 8 39 57 =+3.2 / -0.8 57 102 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø245″ 2.1/2 245 190.5 104.8 41.3 41.3 7 6.35 73.0 =+2.0 / -1.0 124 8 28.6 0.8 8 48 64 =+3.2 / -0.8 64 105 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø240″ 3 240 190.5 127.0 38.1 38.1 7 6.35 88.9 =+2.0 / -1.0 127 8 25.4 0.8 9 42 54 =+3.2 / -0.8 54 102 =+/-1.5 3 90.7 =+1.0 / -0.1 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø290″ 4 290 235.0 157.2 44.5 44.5 7 6.35 114.3 =+2.0 / -1.0 159 8 31.8 0.8 11 48 70 =+3.2 / -0.8 70 114 =+/-1.5 4 116.1 =+1.0 / -0.2 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø350″ 5 350 279.4 185.7 50.8 50.8 7 6.35 141.3 =+4.0 / -1.0 190 8 34.9 0.8 11 54 79 =+3.2 / -0.8 79 127 =+1.5 / -3.0 5 143.8 =+1.0 / -0.3 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.9
Ø380″ 6 380 317.5 215.9 55.6 55.6 7 6.35 168.3 =+4.0 / -1.0 235 12 31.8 0.8 12 58 86 =+3.2 / -0.8 86 140 =+1.5 / -3.0 6 170.7 =+1.0 / -0.4 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø470″ 8 470 393.7 269.9 63.5 63.5 7 6.35 219.1 =+4.0 / -1.0 298 12 38.1 0.8 12 64 102 =+3.2 / -0.8 114 162 =+1.5 / -3.0 8 221.5 =+1.0 / -0.5 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø545″ 10 545 469.9 323.8 69.9 69.9 7 6.35 273.0 =+4.0 / -1.0 368 16 38.1 0.8 12 72 108 =+3.2 / -0.8 127 184 =+1.5 / -3.0 10 276.2 =+1.0 / -0.6 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø610″ 12 610 533.4 381.0 79.2 79.2 7 6.35 323.8 =+4.0 / -1.0 419 20 38.1 0.8 12 77 117 =+3.2 / -0.8 143 200 =+3.0 / -5.0 12 327.0 =+1.5 / -0.0 328.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø640″ 14 640 558.8 412.8 85.9 85.9 7 6.35 355.6 =+4.0 / -1.0 451 20 41.3 0.8 12 83 130 =+3.2 / -0.8 156 213 =+3.0 / -5.0 14 359.2 =+1.5 / -0.0 360.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø705″ 16 705 616.0 469.9 88.9 88.9 7 6.35 406.4 =+4.0 / -1.0 508 20 44.5 0.8 12 86 133 =+3.2 / -0.8 165 216 =+3.0 / -5.0 16 410.5 =+1.5 / -0.0 411.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø785″ 18 785 685.8 533.4 101.6 101.6 7 6.35 457.0 =+4.0 / -1.0 565 20 50.8 0.8 12 89 152 =+3.2 / -0.8 190 229 =+3.0 / -5.0 18 461.8 =+1.5 / -0.0 462.3 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø855″ 20 855 749.3 584.2 108.0 108.0 7 6.35 508.0 =+4.0 / -1.0 622 20 54.0 0.8 12 93 159 =+3.2 / -0.8 210 248 =+3.0 / -5.0 20 513.1 =+1.5 / -0.0 514.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø1040″ 24 1040 901.7 692.2 139.7 139.7 7 6.35 610.0 =+4.0 / -1.0 749 20 66.7 0.8 12 102 203 =+3.2 / -0.8 267 292 =+3.0 / -5.0 24 616.0 =+1.5 / -0.0 616.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0

Arraste a tabela para o lado.
