O modelo de flange roscado (threaded) 600 possui, além de facilidade de uso, maior resistência contra altas pressões. Assim sendo, trata-se de um item de grande utilidade para a ligação de tubos diversos e evita vazamentos.

Somado a este fato, a libragem dessa peça é indicada para locais que sofrem uma pressão moderada e média. Dessa forma, veja mais informações sobre esse modelo a seguir. Saiba também porque comprá-la na Feital.

Destaques do flange roscado (threaded) 600

A principal característica dessa peça é a sua facilidade em instalar. Graças à sua estrutura rosqueada, é possível encaixá-la sem solda. Mas, além disso, esse modelo de flange também se destaca por outras características importantes:

  • Diâmetros nominais que variam entre ½ e 8 polegadas para diversas tubulações;
  • Pesos e comprimentos diversos para fornecer mais eficiência a diferentes projetos;
  • Número de furos que variam entre quatro e oito para maior versatilidade de encaixe;
  • Fácil montagem e resistência a pressões maiores no transporte de líquidos e gases.

Algo fundamental que você deve ter em mente é o fato de que, para aproveitar ao máximo os benefícios que esse tipo de item pode oferecer, é recomendável optar por peças que usem o aço como matéria-prima.

Diferenciais de flanges feitas de aço

Os sistemas e tubulações que contam com a instalação de flanges atendem a uma série de objetivos. Eles podem integrar sistemas de residências ou diferentes indústrias. Assim sendo, seus componentes precisam de resistência e durabilidade.

Neste sentido, peças que usam o aço como matéria-prima são uma ótima escolha. Na medida em que você tem produtos feitos com esse material, os benefícios incluem, por exemplo:

  • Versatilidade de adaptação a materiais de diferentes tipos;
  • Resistência a processos de corrosão e oxidação de forma geral;
  • Durabilidade e tempo de vida útil maior do que o de outros materiais;
  • Grande nível de resistência a mudanças de temperatura e de ordem mecânica.

No caso do flange roscado (threaded) 600, o ideal é que sua aplicação seja em sistema com temperatura ambiente. Mas se este item for feito com aço, esse não será um grande problema. Além disso, também é importante lembrar que peças com esse material seguem rigorosas normas e padrões de qualidade.

Mas é claro que, para garantir o melhor de produtos e serviços ligados ao aço, você precisa contar com a melhor opção de empresa deste segmento.

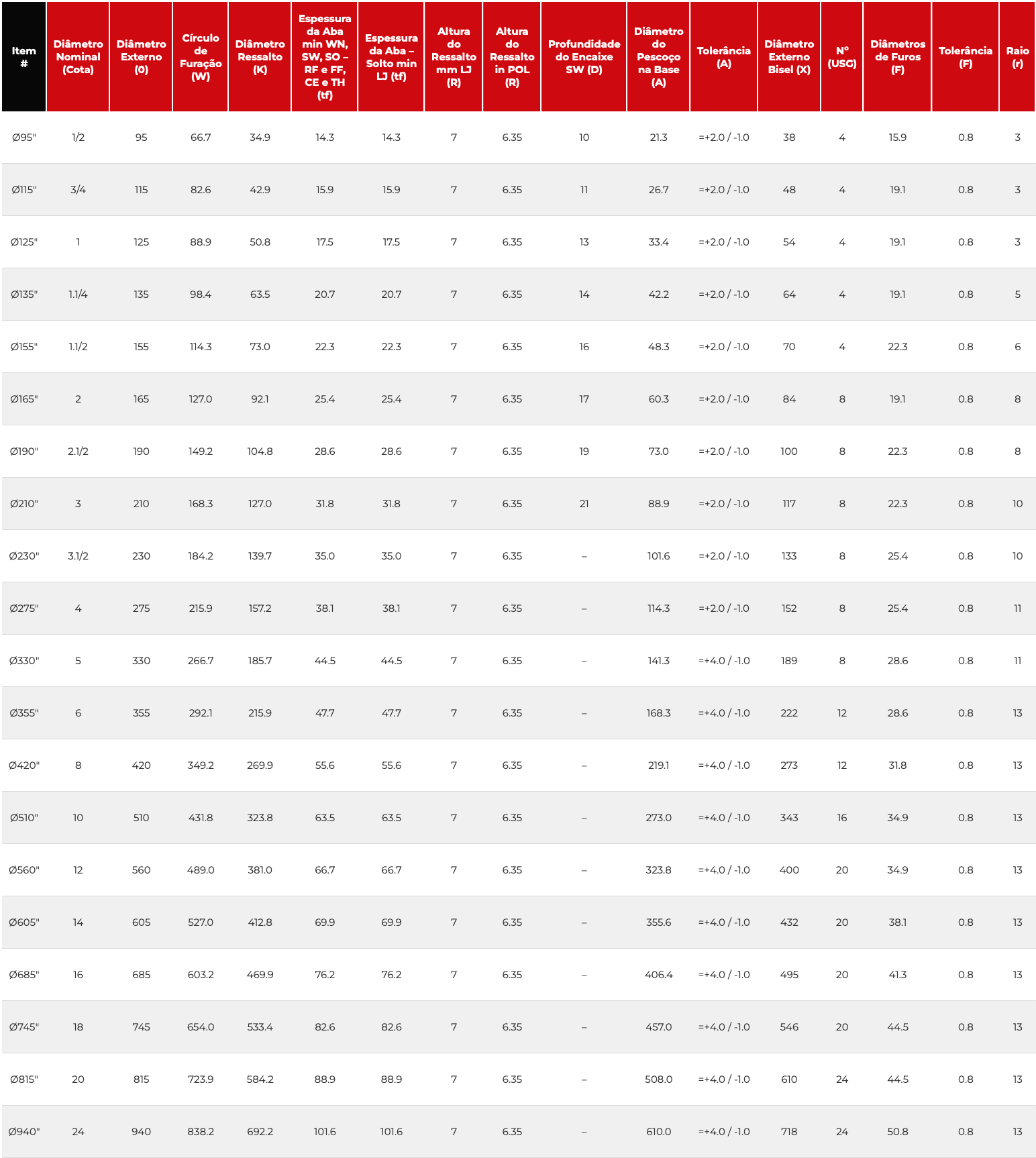

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Profundidade do Encaixe SW (D) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø95″ 1/2 95 66.7 34.9 14.3 14.3 7 6.35 10 21.3 =+2.0 / -1.0 38 4 15.9 0.8 3 16 22 =+3.2 / -0.8 22 52 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø115″ 3/4 115 82.6 42.9 15.9 15.9 7 6.35 11 26.7 =+2.0 / -1.0 48 4 19.1 0.8 3 16 25 =+3.2 / -0.8 25 57 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø125″ 1 125 88.9 50.8 17.5 17.5 7 6.35 13 33.4 =+2.0 / -1.0 54 4 19.1 0.8 3 18 27 =+3.2 / -0.8 27 62 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø135″ 1.1/4 135 98.4 63.5 20.7 20.7 7 6.35 14 42.2 =+2.0 / -1.0 64 4 19.1 0.8 5 21 29 =+3.2 / -0.8 29 67 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø155″ 1.1/2 155 114.3 73.0 22.3 22.3 7 6.35 16 48.3 =+2.0 / -1.0 70 4 22.3 0.8 6 23 32 =+3.2 / -0.8 32 70 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø165″ 2 165 127.0 92.1 25.4 25.4 7 6.35 17 60.3 =+2.0 / -1.0 84 8 19.1 0.8 8 29 37 =+3.2 / -0.8 37 73 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø190″ 2.1/2 190 149.2 104.8 28.6 28.6 7 6.35 19 73.0 =+2.0 / -1.0 100 8 22.3 0.8 8 32 41 =+3.2 / -0.8 41 79 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø210″ 3 210 168.3 127.0 31.8 31.8 7 6.35 21 88.9 =+2.0 / -1.0 117 8 22.3 0.8 10 35 46 =+3.2 / -0.8 46 83 =+/-1.5 3 90.7 =+1.0 / -0.0 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø230″ 3.1/2 230 184.2 139.7 35.0 35.0 7 6.35 101.6 =+2.0 / -1.0 133 8 25.4 0.8 10 40 49 =+3.2 / -0.8 49 86 =+/-1.5 3.1/2 103.4 =+1.0 / -0.0 104.1 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø275″ 4 275 215.9 157.2 38.1 38.1 7 6.35 114.3 =+2.0 / -1.0 152 8 25.4 0.8 11 42 54 =+3.2 / -0.8 54 102 =+/-1.5 4 116.1 =+1.0 / -0.0 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø330″ 5 330 266.7 185.7 44.5 44.5 7 6.35 141.3 =+4.0 / -1.0 189 8 28.6 0.8 11 48 60 =+3.2 / -0.8 60 114 =+1.5 / -3.0 5 143.8 =+1.0 / -0.0 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø355″ 6 355 292.1 215.9 47.7 47.7 7 6.35 168.3 =+4.0 / -1.0 222 12 28.6 0.8 13 51 67 =+3.2 / -0.8 67 117 =+1.5 / -3.0 6 170.7 =+1.0 / -0.0 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø420″ 8 420 349.2 269.9 55.6 55.6 7 6.35 219.1 =+4.0 / -1.0 273 12 31.8 0.8 13 58 76 =+3.2 / -0.8 76 133 =+1.5 / -3.0 8 221.5 =+1.0 / -0.0 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø510″ 10 510 431.8 323.8 63.5 63.5 7 6.35 273.0 =+4.0 / -1.0 343 16 34.9 0.8 13 66 86 =+3.2 / -0.8 111 152 =+1.5 / -3.0 10 276.2 =+1.0 / -0.0 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø560″ 12 560 489.0 381.0 66.7 66.7 7 6.35 323.8 =+4.0 / -1.0 400 20 34.9 0.8 13 70 92 =+3.2 / -0.8 117 156 =+3.0 / -5.0 12 327.0 =+1.5 / -0.0 328.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/-1.5
Ø605″ 14 605 527.0 412.8 69.9 69.9 7 6.35 355.6 =+4.0 / -1.0 432 20 38.1 0.8 13 74 94 =+3.2 / -0.8 127 165 =+3.0 / -5.0 14 359.2 =+1.5 / -0.0 360.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/-1.5
Ø685″ 16 685 603.2 469.9 76.2 76.2 7 6.35 406.4 =+4.0 / -1.0 495 20 41.3 0.8 13 78 106 =+3.2 / -0.8 140 178 =+3.0 / -5.0 16 410.5 =+1.5 / -0.0 411.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/-1.5
Ø745″ 18 745 654.0 533.4 82.6 82.6 7 6.35 457.0 =+4.0 / -1.0 546 20 44.5 0.8 13 80 117 =+3.2 / -0.8 152 184 =+3.0 / -5.0 18 461.8 =+1.5 / -0.0 462.3 =+1.5 / -0.0 Conforme Especificação do Cliente =+/-1.5
Ø815″ 20 815 723.9 584.2 88.9 88.9 7 6.35 508.0 =+4.0 / -1.0 610 24 44.5 0.8 13 83 127 =+3.2 / -0.8 165 190 =+3.0 / -5.0 20 513.1 =+1.5 / -0.0 514.4 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5
Ø940″ 24 940 838.2 692.2 101.6 101.6 7 6.35 610.0 =+4.0 / -1.0 718 24 50.8 0.8 13 93 140 =+3.2 / -0.8 184 203 =+3.0 / -5.0 24 616.0 =+1.5 / -0.0 616.0 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5

Arraste a tabela para o lado.
