O flange sobreposto (slip-on) 150 tem como principal característica uma estrutura que o faz deslizar antes do encaixe em uma tubulação.

 Assim sendo, a peça acaba não tendo nenhuma ligação com o tubo, de forma que é colocada por meio de solda.

De qualquer forma, trata-se de um item bastante versátil, indicado para diferentes funções. Saiba mais a respeito desse tipo de flange a seguir e veja também porque o aço inox de empresas como o Grupo Feital faz toda a diferença para seu projeto.

Detalhes do flange sobreposto (slip-on) 150

Esse modelo de flange é recomendado para locais de pressão baixa e moderada, como sistemas hidráulicos de construção civil. Em relação à sua estrutura, essa é uma peça que se destaca por alguns motivos:

  • Diâmetro variável entre ½ e 24 polegadas, o que traz grande versatilidade;
  • Medidas de espessura, comprimento e encaixe que se adequam a diversas tubulações;
  • Número de furos variável para garantir a eficiência na união do sistema tubular;
  • Vários pesos e tamanhos para atender também tubulações maiores e mais complexas.

Algo importante sobre o flange sobreposto (slip-on) 150 é que, para fixá-lo entre tubos, é preciso soldar tanto a parte interna quanto a externa. E para garantir sua alta eficiência, o mais indicado é utilizar peças que tenham o aço como matéria-prima.

Diferenciais do aço inox para flanges

Além de unir tubos, os flanges também tem a função de evitar vazamentos e danos nesses locais. Assim, é preciso garantir resistência para essas peças. Nesse sentido, o aço inox cumpre com uma função essencial.

Mas, ao utilizar essa matéria-prima, você também terá uma série de outras vantagens. Entre elas se destacam, por exemplo:

  • Maior vida útil em relação a outros materiais;
  • Resistência contra corrosão, oxidação e mudanças de temperatura, por exemplo;
  • Alto nível de adaptação com outros materiais e ótima relação custo-benefício;
  • Pode se adequar a diversas normas para maior eficiência da peça.

Por fim, com relação a esse último item, esse tipo de flange deve obedecer a várias normas dimensionais e medidas de comprimento e espessura. Dessa forma, é preciso ter a garantia de poder contar com uma empresa séria, que ofereça os melhores produtos.

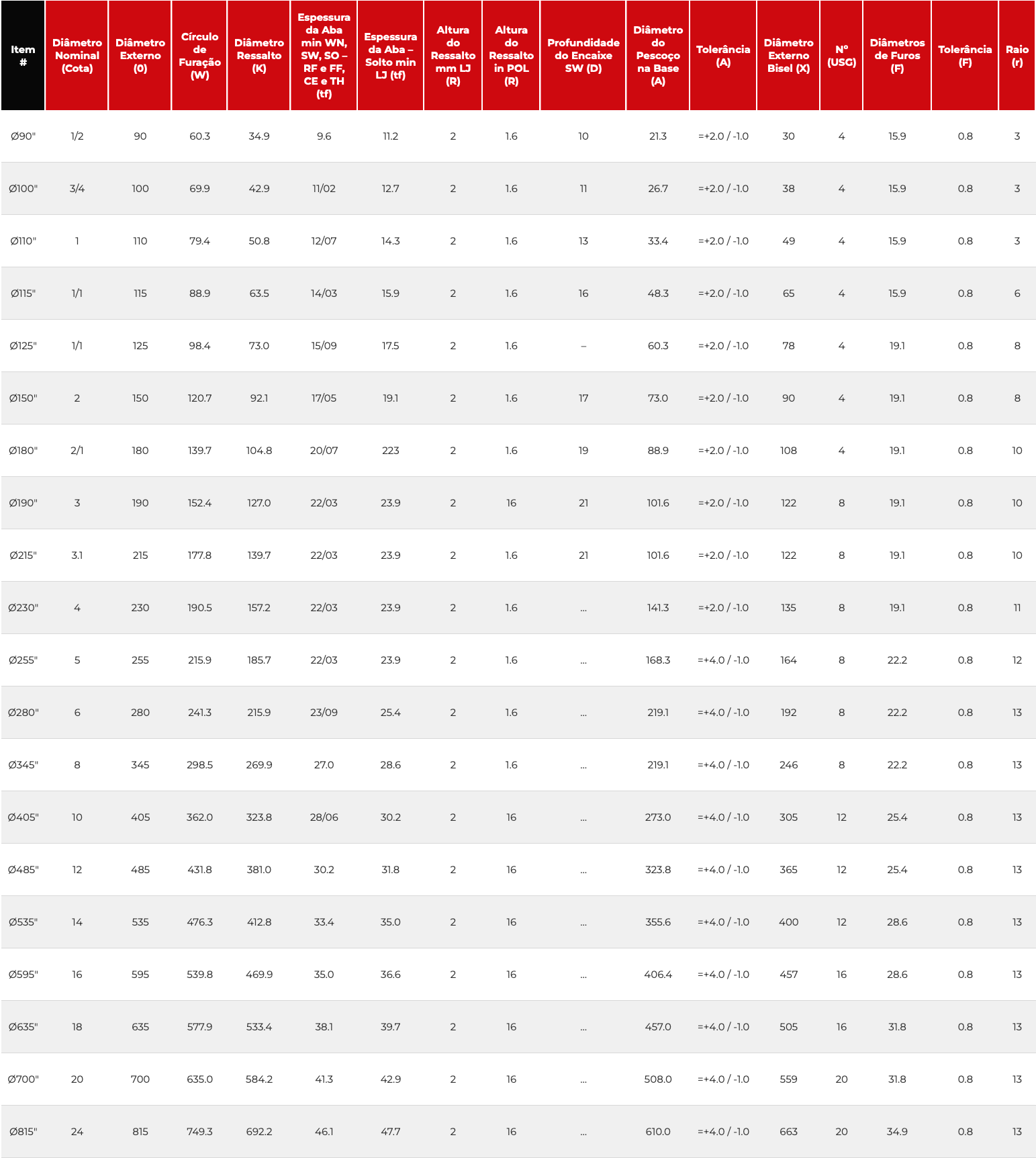

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Profundidade do Encaixe SW (D) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø90″ 1/2 90 60.3 34.9 9.6 11.2 2 1.6 10 21.3 =+2.0 / -1.0 30 4 15.9 0.8 3 16 14 =+3.2 / -0.8 16 46 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø100″ 3/4 100 69.9 42.9 11/02 12.7 2 1.6 11 26.7 =+2.0 / -1.0 38 4 15.9 0.8 3 16 14 =+3.2 / -0.8 16 51 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø110″ 1 110 79.4 50.8 12/07 14.3 2 1.6 13 33.4 =+2.0 / -1.0 49 4 15.9 0.8 3 17 16 =+3.2 / -0.8 17 54 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø115″ 1/1 115 88.9 63.5 14/03 15.9 2 1.6 16 48.3 =+2.0 / -1.0 65 4 15.9 0.8 6 22 19 =+3.2 / -0.8 21 56 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø125″ 1/1 125 98.4 73.0 15/09 17.5 2 1.6 60.3 =+2.0 / -1.0 78 4 19.1 0.8 8 25 21 =+3.2 / -0.8 22 60 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø150″ 2 150 120.7 92.1 17/05 19.1 2 1.6 17 73.0 =+2.0 / -1.0 90 4 19.1 0.8 8 29 24 =+3.2 / -0.8 25 62 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø180″ 2/1 180 139.7 104.8 20/07 223 2 1.6 19 88.9 =+2.0 / -1.0 108 4 19.1 0.8 10 30 27 =+3.2 / -0.8 29 68 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø190″ 3 190 152.4 127.0 22/03 23.9 2 16 21 101.6 =+2.0 / -1.0 122 8 19.1 0.8 10 32 29 =+3.2 / -0.8 30 68 =+/-1.5 3 90.7 =+1.0 / -0.0 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø215″ 3.1 215 177.8 139.7 22/03 23.9 2 1.6 21 101.6 =+2.0 / -1.0 122 8 19.1 0.8 10 32 30 =+3.2 / -0.8 32 70 =+/-1.5 3.1/2 103.4 =+1.0 / -0.0 104.1 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø230″ 4 230 190.5 157.2 22/03 23.9 2 1.6 141.3 =+2.0 / -1.0 135 8 19.1 0.8 11 33 32 =+3.2 / -0.8 33 75 =+/-1.5 4 116.1 =+1.0 / -0.0 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø255″ 5 255 215.9 185.7 22/03 23.9 2 1.6 168.3 =+4.0 / -1.0 164 8 22.2 0.8 12 36 35 =+3.2 / -0.8 36 87 =+1.5 / -3.0 5 143.8 =+1.0 / -0.0 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø280″ 6 280 241.3 215.9 23/09 25.4 2 1.6 219.1 =+4.0 / -1.0 192 8 22.2 0.8 13 40 38 =+3.2 / -0.8 40 87 =+1.5 / -3.0 6 170.7 =+1.0 / -0.0 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø345″ 8 345 298.5 269.9 27.0 28.6 2 1.6 219.1 =+4.0 / -1.0 246 8 22.2 0.8 13 44 43 =+3.2 / -0.8 44 100 =+1.5 / -3.0 8 221.5 =+1.0 / -0.0 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø405″ 10 405 362.0 323.8 28/06 30.2 2 16 273.0 =+4.0 / -1.0 305 12 25.4 0.8 13 49 48 =+3.2 / -0.8 49 100 =+1.5 / -3.0 10 276.2 =+1.0 / -0.0 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø485″ 12 485 431.8 381.0 30.2 31.8 2 16 323.8 =+4.0 / -1.0 365 12 25.4 0.8 13 56 54 =+3.2 / -0.8 56 113 =+1.5 / -3.0 12 327.0 =+1.5 / -0.0 328.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø535″ 14 535 476.3 412.8 33.4 35.0 2 16 355.6 =+4.0 / -1.0 400 12 28.6 0.8 13 57 56 =+3.2 / -0.8 79 125 =+1.5 / -3.0 14 359.2 =+1.5 / -0.0 360.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø595″ 16 595 539.8 469.9 35.0 36.6 2 16 406.4 =+4.0 / -1.0 457 16 28.6 0.8 13 64 62 =+3.2 / -0.8 87 125 =+1.5 / -3.0 16 410.5 =+1.5 / -0.0 411.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø635″ 18 635 577.9 533.4 38.1 39.7 2 16 457.0 =+4.0 / -1.0 505 16 31.8 0.8 13 68 67 =+3.2 / -0.8 97 138 =+1.5 / -3.0 18 461.8 =+1.5 / -0.0 462.3 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø700″ 20 700 635.0 584.2 41.3 42.9 2 16 508.0 =+4.0 / -1.0 559 20 31.8 0.8 13 73 71 =+3.2 / -0.8 103 143 =+1.5 / -3.0 20 513.1 =+1.5 / -0.0 514.4 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5
Ø815″ 24 815 749.3 692.2 46.1 47.7 2 16 610.0 =+4.0 / -1.0 663 20 34.9 0.8 13 83 81 =+3.2 / -0.8 111 151 =+1.5 / -3.0 24 616.0 =+1.5 / -0.0 616.0 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5

Arraste a tabela para o lado.
