Flange Sobreposto (Slip-On) 1500 - Grupo Feital

O modelo de Flange Sobreposto (Slip-On) 1500 é voltado para ambientes que exigem grande suporte a níveis elevados de pressão.

Assim, esse componente do Grupo Feital garante a alta resistência para sistemas de fluxo de gases ou de líquidos corrosivos.

O flange Slip On se distingue dos demais pelo fato de poder ser movimentado no tubo a partir do momento em que é inserido nos canos, pois o flange passa por sua parte interna, deslizando pelo cano.

Esse item em aço está segue as normas da ANSI B 16.5 que regulamentam os padrões do setor, e assim, possui ampla segurança, resistência e durabilidade. Confira mais detalhes sobre o modelo de Flange Sobreposto Slip On do Grupo Feital e como ele pode agregar qualidade para o seu projeto hidráulico.

Máxima capacidade de pressão

O Flange Sobreposto Slip On da Feital possui a capacidade de pressão mais elevada. Assim sendo, é aplicado em sistemas de maior porte, que exigem peças mais resistentes, como instalações de fábricas e indústrias de diversos tipos. Assim, a sua capacidade de suportar pressão de até 1500 libras atende a sistemas mais complexos, com uma quantidade maior de componentes hidráulicos.

Aplicações do Flange Sobreposto (Slip-On) 1500

É inegável a importância dos flanges para garantir a segurança de sistemas hidráulicos. Responsáveis por conectar os canos uns aos outros, servem para manter os líquidos ou gases no interior do sistema, evitando vazamentos e, além disso, proporciona condições para que o fluxo ocorra da melhor forma possível.

Assim, a principal indicação do Flange Sobreposto Slip On da Feital é em indústrias de grande porte pelo fato de possuir uma bitola maior que garante maior resistência.

Confira as principais características desse modelo:

  • Ele possui furos para a inserção dos parafusos, nos locais onde será feita a solda.
  • Esse item recebe solda tanto na parte interna quanto na parte externa. Isso proporciona resistência redobrada.
  • Possui formas diferentes de ranhuras, que podem ser concêntricas ou então em espiral.
  • Diâmetros de bitolas variados que atendem às necessidades de cada projeto.

Veja algumas das principais vantagens desse tipo de flange

  • O produto feito em aço inox garante resistência à corrosão e fluxo de agentes químicos diversos;
  • Item adequado às normas que regem a segurança do segmento do aço (ANSI, AWWA, DIN, JIS,) o que garante um produto de ótimo desempenho e total confiança;
  • Grande capacidade de suportar temperaturas extremas, tanto em ambientes de calor ou frio elevado;
  • Valor de mercado justo.

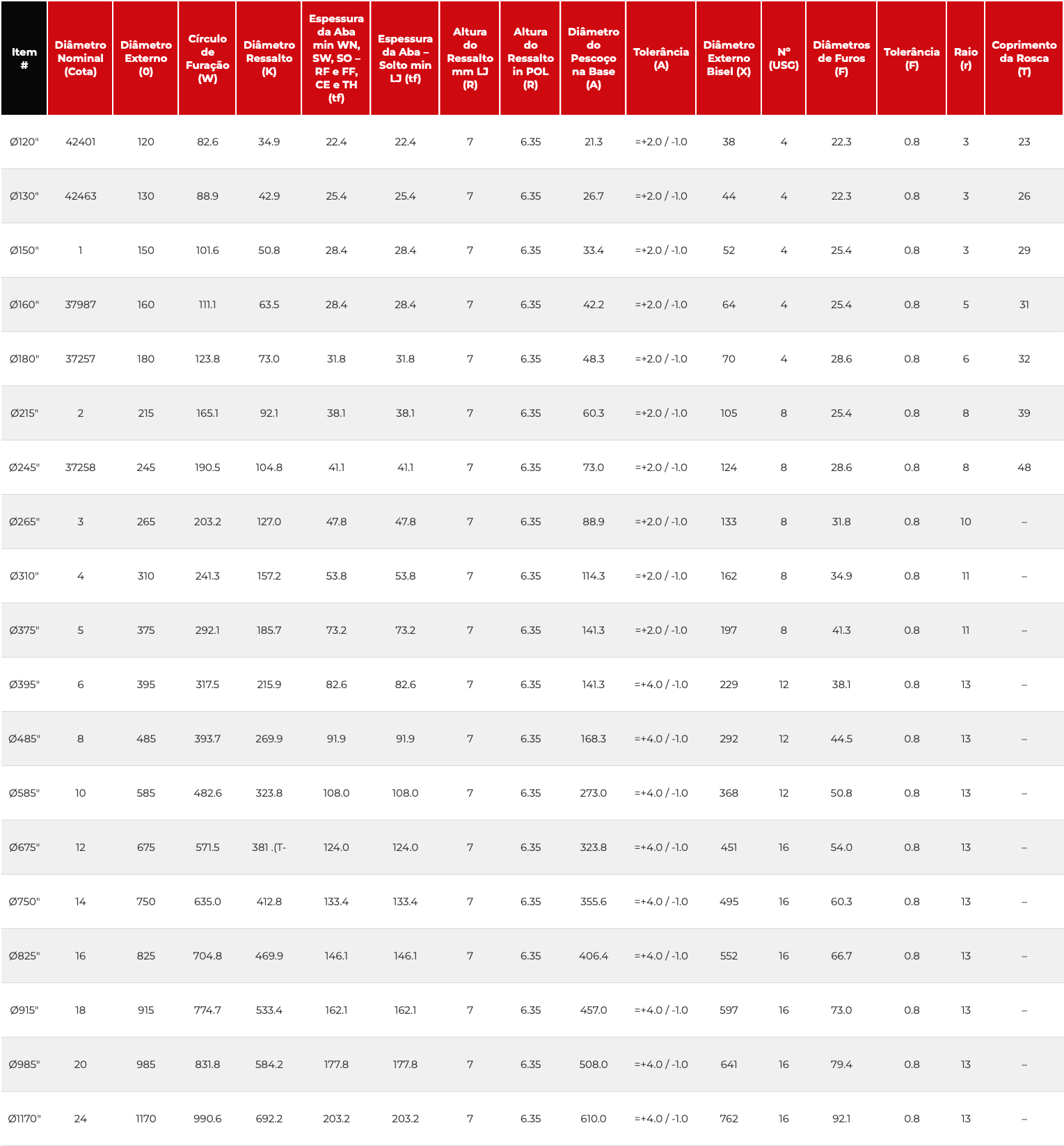

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) =+/-1.5 Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø120″ 42401 120 82.6 34.9 22.4 22.4 7 6.35 21.3 =+2.0 / -1.0 38 4 22.3 0.8 3 23 32 =+3.2 / -0.8 32 60 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø130″ 42463 130 88.9 42.9 25.4 25.4 7 6.35 26.7 =+2.0 / -1.0 44 4 22.3 0.8 3 26 35 =+3.2 / -0.8 35 70 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.1
Ø150″ 1 150 101.6 50.8 28.4 28.4 7 6.35 33.4 =+2.0 / -1.0 52 4 25.4 0.8 3 29 41 =+3.2 / -0.8 41 73 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.1 Conforme Especificação do Cliente =+/-1.2
Ø160″ 37987 160 111.1 63.5 28.4 28.4 7 6.35 42.2 =+2.0 / -1.0 64 4 25.4 0.8 5 31 44 =+3.2 / -0.8 41 73 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.2 Conforme Especificação do Cliente =+/-1.3
Ø180″ 37257 180 123.8 73.0 31.8 31.8 7 6.35 48.3 =+2.0 / -1.0 70 4 28.6 0.8 6 32 57 =+3.2 / -0.8 44 83 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.3 Conforme Especificação do Cliente =+/-1.4
Ø215″ 2 215 165.1 92.1 38.1 38.1 7 6.35 60.3 =+2.0 / -1.0 105 8 25.4 0.8 8 39 64 =+3.2 / -0.8 57 102 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.4 Conforme Especificação do Cliente =+/-1.5
Ø245″ 37258 245 190.5 104.8 41.1 41.1 7 6.35 73.0 =+2.0 / -1.0 124 8 28.6 0.8 8 48 =+3.2 / -0.8 105 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.5 Conforme Especificação do Cliente =+/-1.6
Ø265″ 3 265 203.2 127.0 47.8 47.8 7 6.35 88.9 =+2.0 / -1.0 133 8 31.8 0.8 10 =+3.2 / -0.8 73 117 =+/-1.5 3 =+1.0 / -0.0 91.4 =+1.0 / -0.6 Conforme Especificação do Cliente =+/-1.7
Ø310″ 4 310 241.3 157.2 53.8 53.8 7 6.35 114.3 =+2.0 / -1.0 162 8 34.9 0.8 11 90 124 =+/-1.5 4 =+1.0 / -0.0 116.8 =+1.0 / -0.7 Conforme Especificação do Cliente =+/-1.8
Ø375″ 5 375 292.1 185.7 73.2 73.2 7 6.35 141.3 =+2.0 / -1.0 197 8 41.3 0.8 11 105 156 =+/-1.5 5 =+1.0 / -0.0 144.4 =+1.0 / -0.8 Conforme Especificação do Cliente =+/-1.9
Ø395″ 6 395 317.5 215.9 82.6 82.6 7 6.35 141.3 =+4.0 / -1.0 229 12 38.1 0.8 13 119 171 =+/-1.5 6 =+1.0 / -0.0 171.4 =+1.0 / -0.9 Conforme Especificação do Cliente =+/-1.10
Ø485″ 8 485 393.7 269.9 91.9 91.9 7 6.35 168.3 =+4.0 / -1.0 292 12 44.5 0.8 13 143 213 =+/-1.5 8 =+1.0 / -0.0 222.2 =+1.0 / -0.10 Conforme Especificação do Cliente =+/-1.11
Ø585″ 10 585 482.6 323.8 108.0 108.0 7 6.35 273.0 =+4.0 / -1.0 368 12 50.8 0.8 13 178 254 =+/-1.5 10 =+1.0 / -0.0 277.4 =+1.0 / -0.11 Conforme Especificação do Cliente =+/-1.12
Ø675″ 12 675 571.5 381 .(T- 124.0 124.0 7 6.35 323.8 =+4.0 / -1.0 451 16 54.0 0.8 13 219 283 =+/-1.5 12 =+1.0 / -0.0 328.2 =+1.0 / -0.12 Conforme Especificação do Cliente =+/-1.13
Ø750″ 14 750 635.0 412.8 133.4 133.4 7 6.35 355.6 =+4.0 / -1.0 495 16 60.3 0.8 13 241 298 =+/-1.5 14 =+1.0 / -0.0 360.2 =+1.0 / -0.13 Conforme Especificação do Cliente =+/-1.14
Ø825″ 16 825 704.8 469.9 146.1 146.1 7 6.35 406.4 =+4.0 / -1.0 552 16 66.7 0.8 13 260 311 =+/-1.5 16 =+1.0 / -0.0 411.2 =+1.0 / -0.14 Conforme Especificação do Cliente =+/-1.15
Ø915″ 18 915 774.7 533.4 162.1 162.1 7 6.35 457.0 =+4.0 / -1.0 597 16 73.0 0.8 13 276 327 =+/-1.5 18 =+1.0 / -0.0 462.3 =+1.0 / -0.15 Conforme Especificação do Cliente =+/-1.16
Ø985″ 20 985 831.8 584.2 177.8 177.8 7 6.35 508.0 =+4.0 / -1.0 641 16 79.4 0.8 13 292 356 =+/-1.5 20 =+1.0 / -0.0 514.4 =+1.0 / -0.16 Conforme Especificação do Cliente =+/-1.17
Ø1170″ 24 1170 990.6 692.2 203.2 203.2 7 6.35 610.0 =+4.0 / -1.0 762 16 92.1 0.8 13 330 406 =+/-1.5 24 =+1.0 / -0.0 616.0 =+1.0 / -0.17 Conforme Especificação do Cliente =+/-1.18

Arraste a tabela para o lado.
