Flange Sobreposto (Slip-On) 300 - Grupo Feital

Os Flange Sobreposto (Slip-On) 300 são ideais para fazer a conexão de tubos em diferentes sistemas. Porém, o bom desempenho da tubulação vai depender da escolha do flange mais adequado para o tipo de tubo do sistema.

Como existem vários tipos e modelos de flanges no mercado, é importante que o cliente conheça o flange mais adequado para seu sistema.  Assim, o Flange Sobreposto (Slip-On) da Feital pode ser o flange certo para determinados tipos de sistemas.

A instalação desse flange na tubulação acontece por meio de soldas internas e externas. Essa é a principal característica desse tipo de material. A tubulação passa por dentro do flange e, por isso, seu diâmetro é maior que o do tubo. A solda interna e externa apresenta maior resistência e grau de fixação. A ponta do tubo é encaixada no flange, facilitando o alinhamento e evitando o corte do tubo, por exemplo.

Assim, ele tem desliza sobre a tubulação, sendo uma peça de alta precisão e, além disso, suporta diversos níveis de temperatura.

Outras características do Flange Sobreposto (Slip-On) 300

Esse tipo de flange pode ser fabricado de acordo com o projeto do cliente, seguindo algumas normas e padrões. Ele pode ser composto com diferentes tipos de aço, incluindo o aço inox, que apresenta inúmeras vantagens para a indústria.

O Flange Sobreposto pode ter vários tipos de faceamento e acabamentos da face da junção, incluindo Ranhura Standard, Ranhura Espiral, Liso, Ranhura Concêntrica e Ranhura Tipo 125 RMS.

Dessa forma, ele possui diferentes níveis de resistência à pressão. Nesse caso, a sua resistência é de 300 libras, ideal para sistemas de baixa pressão.

Vantagens do Flange Sobreposto (Slip-On) 300

Esse tipo de material apresenta várias vantagens por conta do aço, sua matéria-prima. Entre os principais benefícios, podemos citar, por exemplo:

  • Elimina qualquer tipo de vazamentos, já que possui solda interna e externa;
  • Fácil instalação e montagem;
  • Praticidade no encaixe;
  • Baixo custo de aquisição;
  • Baixo custo de manutenção;
  • Por fim, alta durabilidade.

Assim, como esse tipo de flange apresenta um baixo custo de aquisição e é fácil de montar, ele é muito popular por conta da economia que gera à indústria. Além disso, sistemas de tubulação de baixo custo se beneficiam com esse material.

Onde utilizar esse tipo de flange?

Esse flange é indicado para setores diversos, porém, em aplicações de baixa pressão. Em relação à resistência e temperatura, há poucas restrições. Assim, é possível utilizá-los, por exemplo, em:

  • Usinas e indústrias de geração de energia;
  • Indústria de petróleo;
  • Indústria de gás natural;
  • Indústrias metalúrgicas;
  • Construção naval;
  • Indústria de papel e celulose.

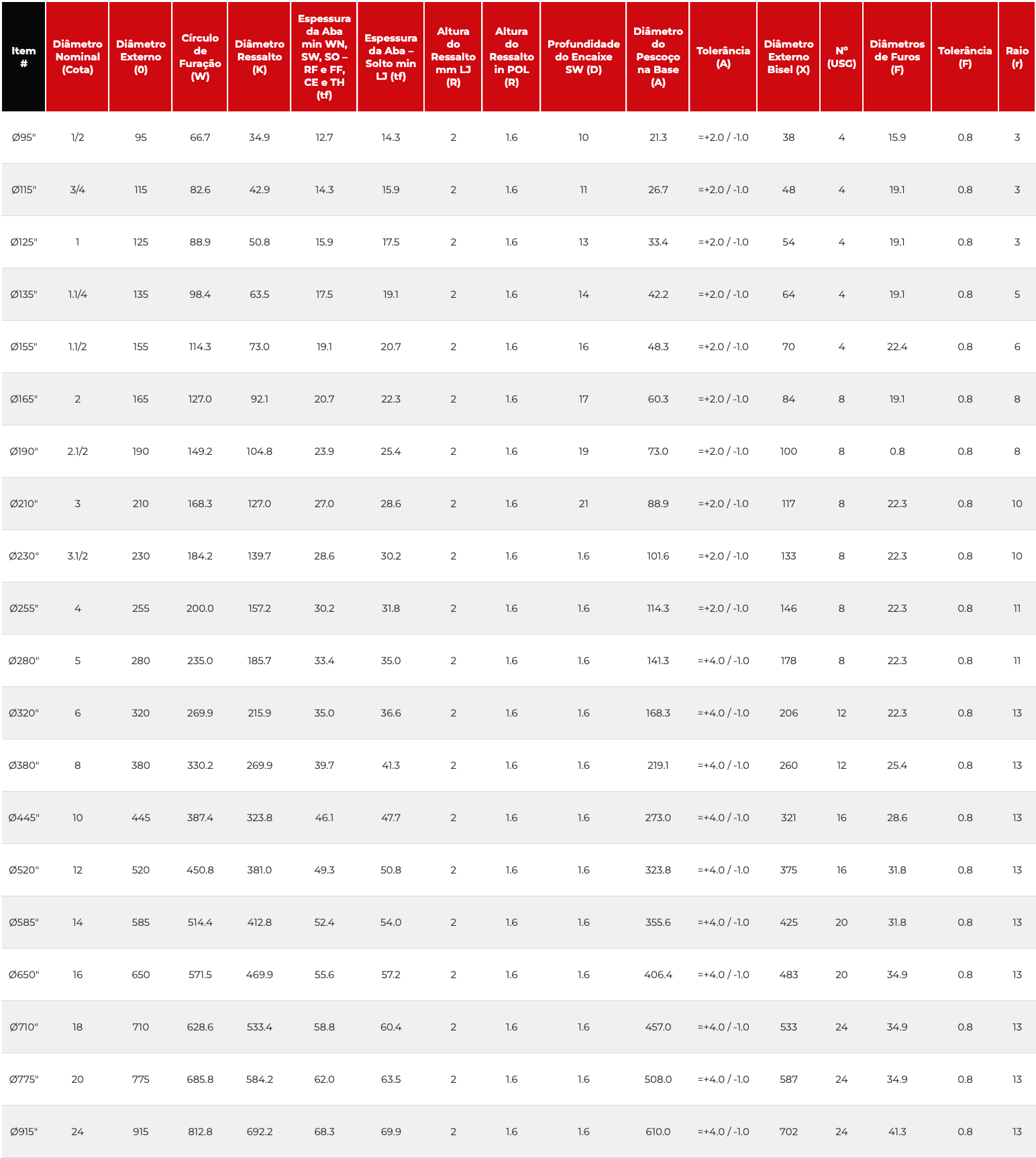

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Profundidade do Encaixe SW (D) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø95″ 1/2 95 66.7 34.9 12.7 14.3 2 1.6 10 21.3 =+2.0 / -1.0 38 4 15.9 0.8 3 16 21 =+3.2/ -0.8 22 51 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø115″ 3/4 115 82.6 42.9 14.3 15.9 2 1.6 11 26.7 =+2.0 / -1.0 48 4 19.1 0.8 3 16 24 =+3.2/ -0.8 25 56 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø125″ 1 125 88.9 50.8 15.9 17.5 2 1.6 13 33.4 =+2.0 / -1.0 54 4 19.1 0.8 3 18 25 =+3.2/ -0.8 27 60 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø135″ 1.1/4 135 98.4 63.5 17.5 19.1 2 1.6 14 42.2 =+2.0 / -1.0 64 4 19.1 0.8 5 21 25 =+3.2/ -0.8 27 64 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø155″ 1.1/2 155 114.3 73.0 19.1 20.7 2 1.6 16 48.3 =+2.0 / -1.0 70 4 22.4 0.8 6 23 29 =+3.2/ -0.8 30 67 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø165″ 2 165 127.0 92.1 20.7 22.3 2 1.6 17 60.3 =+2.0 / -1.0 84 8 19.1 0.8 8 29 32 =+3.2/ -0.8 33 68 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø190″ 2.1/2 190 149.2 104.8 23.9 25.4 2 1.6 19 73.0 =+2.0 / -1.0 100 8 0.8 0.8 8 32 37 =+3.2/ -0.8 38 75 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø210″ 3 210 168.3 127.0 27.0 28.6 2 1.6 21 88.9 =+2.0 / -1.0 117 8 22.3 0.8 10 32 41 =+3.2/ -0.8 43 78 =+/-1.5 3 90.7 =+1.0 / -0.0 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø230″ 3.1/2 230 184.2 139.7 28.6 30.2 2 1.6 1.6 101.6 =+2.0 / -1.0 133 8 22.3 0.8 10 37 43 =+3.2/ -0.8 44 79 =+/-1.5 3.1/2 103.4 =+1.0 / -0.0 104.1 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø255″ 4 255 200.0 157.2 30.2 31.8 2 1.6 1.6 114.3 =+2.0 / -1.0 146 8 22.3 0.8 11 37 46 =+3.2/ -0.8 48 84 =+/-1.5 4 116.1 =+1.0 / -0.0 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø280″ 5 280 235.0 185.7 33.4 35.0 2 1.6 1.6 141.3 =+4.0 / -1.0 178 8 22.3 0.8 11 43 49 =+3.2/ -0.8 51 97 =+1.5 / -3.0 5 143.8 =+1.0 / -0.0 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø320″ 6 320 269.9 215.9 35.0 36.6 2 1.6 1.6 168.3 =+4.0 / -1.0 206 12 22.3 0.8 13 47 51 =+3.2/ -0.8 52 97 =+1.5 / -3.0 6 170.7 =+1.0 / -0.0 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø380″ 8 380 330.2 269.9 39.7 41.3 2 1.6 1.6 219.1 =+4.0 / -1.0 260 12 25.4 0.8 13 51 60 =+3.2/ -0.8 62 110 =+1.5 / -3.0 8 221.5 =+1.0 / -0.0 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø445″ 10 445 387.4 323.8 46.1 47.7 2 1.6 1.6 273.0 =+4.0 / -1.0 321 16 28.6 0.8 13 56 65 =+3.2/ -0.8 95 116 =+1.5 / -3.0 10 276.2 =+1.0 / -0.0 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø520″ 12 520 450.8 381.0 49.3 50.8 2 1.6 1.6 323.8 =+4.0 / -1.0 375 16 31.8 0.8 13 61 71 =+3.2/ -0.8 102 129 =+3.0 / -5.0 12 327.0 =+1.5 / -0.0 328.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø585″ 14 585 514.4 412.8 52.4 54.0 2 1.6 1.6 355.6 =+4.0 / -1.0 425 20 31.8 0.8 13 64 75 =+3.2/ -0.8 111 141 =+3.0 / -5.0 14 359.2 =+1.5 / -0.0 360.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø650″ 16 650 571.5 469.9 55.6 57.2 2 1.6 1.6 406.4 =+4.0 / -1.0 483 20 34.9 0.8 13 69 81 =+3.2/ -0.8 121 144 =+3.0 / -5.0 16 410.5 =+1.5 / -0.0 411.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø710″ 18 710 628.6 533.4 58.8 60.4 2 1.6 1.6 457.0 =+4.0 / -1.0 533 24 34.9 0.8 13 70 87 =+3.2/ -0.8 130 157 =+3.0 / -5.0 18 461.8 =+1.5 / -0.0 462.3 =+1.5 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø775″ 20 775 685.8 584.2 62.0 63.5 2 1.6 1.6 508.0 =+4.0 / -1.0 587 24 34.9 0.8 13 74 94 =+3.2/ -0.8 140 160 =+3.0 / -5.0 20 513.1 =+1.5 / -0.0 514.4 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5
Ø915″ 24 915 812.8 692.2 68.3 69.9 2 1.6 1.6 610.0 =+4.0 / -1.0 702 24 41.3 0.8 13 83 105 =+3.2/ -0.8 152 167 =+3.0 / -5.0 24 616.0 =+1.5 / -0.0 616.0 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5
