Os Flange Sobreposto (Slip-On) 400 são itens importantes para garantir a segurança e desempenho de tubulações de aço.
Eles conectam os canos uns aos outros e servem para manter os líquidos ou gases no interior do sistema, evitando vazamentos e proporcionando condições para que o fluxo ocorra da melhor forma possível.
O Flange Sobreposto (Slip-On) que está disponível no catálogo da Feital desliza sobre a tubulação antes de ser soldado, sendo um componente ideal para ser instalado dentro de canos que possuem graus moderados de pressão.
Confira a seguir porque o Flange Sobreposto (Slip-On) 400 da Feital é um item importante para tubulações de aço de vários setores.
Características do Flange Sobreposto (Slip-On) 400 da Feital
O Flange Sobreposto (Slip-On) 400 da Feital pode ser produzido com o objetivo de atender diversas necessidades. Entretanto, ele possui algumas características dentro desse segmento. Assim, veja as principais delas:
- O seu diâmetro nominal é um pouco mais amplo. Assim, a tubulação passa pela parte interna deles antes do processo de soldagem.
- Ele é soldado tanto por dentro como por fora para aumentar a resistência e evitar qualquer tipo de vazamento.
- Esse componente possui um custo mais baixo se comparado a demais itens do mesmo tipo.
- Possibilidade de utilização em diversos níveis de temperaturas e pressão de até 400 lbs.
- Necessita de solda do lado interno e externo.
Vantagens do Flange Sobreposto (Slip-On) 400 da Feital
Uma das vantagens em poder contar com os flanges sobrepostos Slip On do Grupo Feital é a garantia de que se está adquirindo um produto dentro das normas de qualidade e segurança.
Todos os produtos passam por análise rigorosa dos órgãos que regem a utilização do aço no país e no mundo.
Veja porque esse modelo de Flange Sobreposto Slip-On 400 oferecido pelo Grupo Feital é uma ótima opção para a montagem de seu sistema:
- Adequado às normas que regem a segurança do segmento do aço (ANSI, AWWA, DIN, JIS,) o que garante um produto de ótimo desempenho e de total confiança.
- Capacidade para suportar temperaturas muito altas ou baixas, tanto em ambientes de calor ou frio elevado.

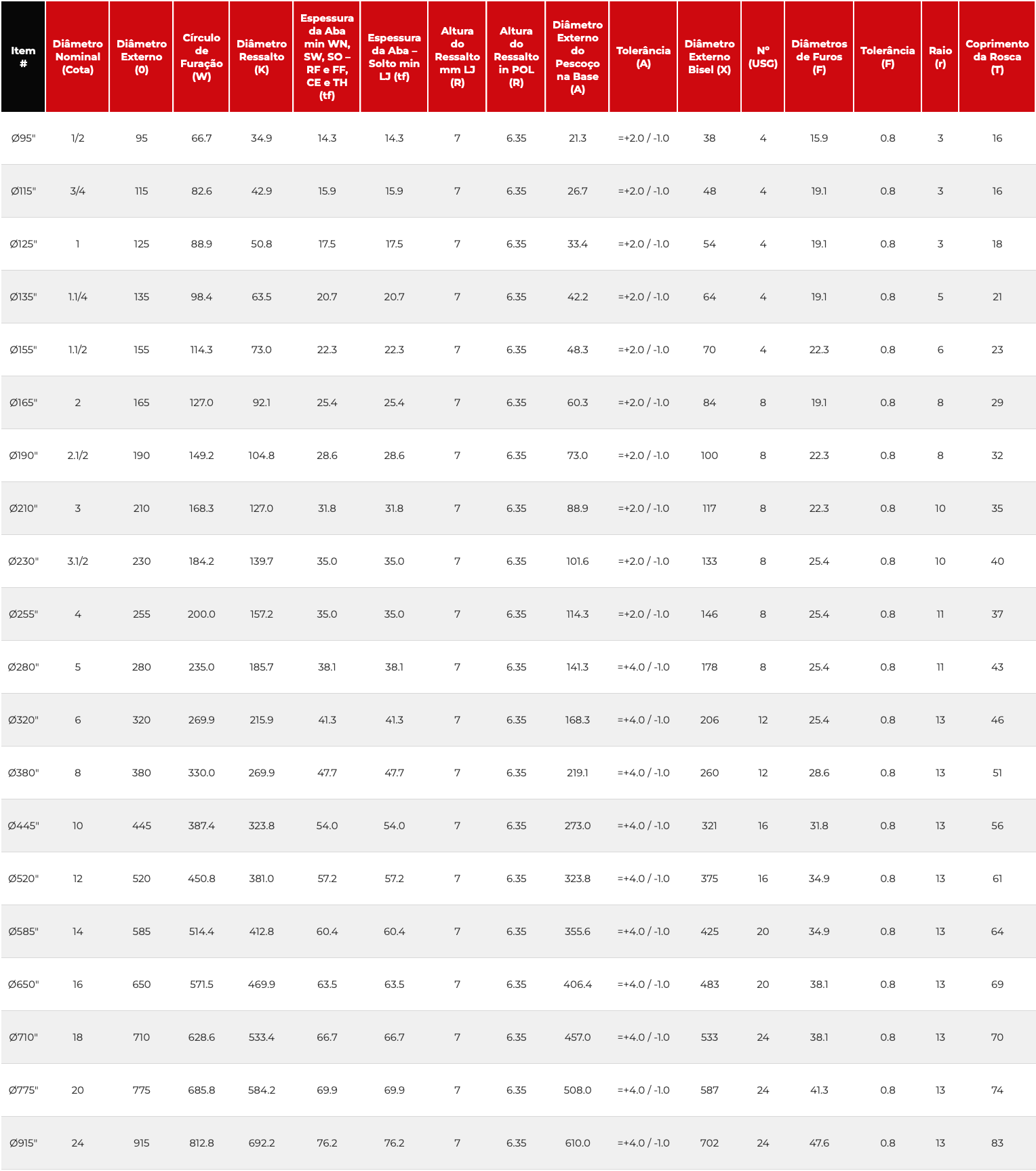

| Item # | Diâmetro Nominal (Cota) | Diâmetro Externo (0) | Círculo de Furação (W) | Diâmetro Ressalto (K) | Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) | Espessura da Aba – Solto min LJ (tf) | Altura do Ressalto mm LJ (R) | Altura do Ressalto in POL (R) | Diâmetro Externo do Pescoço na Base (A) | Tolerância (A) | Diâmetro Externo Bisel (X) | Nº (USG) | Diâmetros de Furos (F) | Tolerância (F) | Raio (r) | Coprimento da Rosca (T) | Sobreposto de Encaixe Roscado SO, SW e TH (Y) | Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) | Solto LJ (Y) | Do Pescoço WN (Y) | Tolerância do Pescoço WN (Y) | Diâmetro Nominal (Cota B) | Sobreposto SO min. (B) | Tolerância Sobreposto SO (B) | Solto LJ mm (B) | Tolerância Solto LJ mm(B) | De Pescoço (Schedule) WN – (B1) | Tolerância WN (B1) |
| Ø95″ | 1/2 | 95 | 66.7 | 34.9 | 14.3 | 14.3 | 7 | 6.35 | 21.3 | =+2.0 / -1.0 | 38 | 4 | 15.9 | 0.8 | 3 | 16 | 22 | =+3.2 / -0.8 | 22 | 52 | =+/-1.5 | 1/2 | 22.2 | =+1.0 / -0.0 | 22.9 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø115″ | 3/4 | 115 | 82.6 | 42.9 | 15.9 | 15.9 | 7 | 6.35 | 26.7 | =+2.0 / -1.0 | 48 | 4 | 19.1 | 0.8 | 3 | 16 | 25 | =+3.2 / -0.8 | 25 | 57 | =+/-1.5 | 3/4 | 27.7 | =+1.0 / -0.0 | 28.2 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø125″ | 1 | 125 | 88.9 | 50.8 | 17.5 | 17.5 | 7 | 6.35 | 33.4 | =+2.0 / -1.0 | 54 | 4 | 19.1 | 0.8 | 3 | 18 | 27 | =+3.2 / -0.8 | 27 | 62 | =+/-1.5 | 1 | 34.5 | =+1.0 / -0.0 | 34.9 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø135″ | 1.1/4 | 135 | 98.4 | 63.5 | 20.7 | 20.7 | 7 | 6.35 | 42.2 | =+2.0 / -1.0 | 64 | 4 | 19.1 | 0.8 | 5 | 21 | 29 | =+3.2 / -0.8 | 29 | 67 | =+/-1.5 | 1.1/4 | 43.2 | =+1.0 / -0.0 | 43.7 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø155″ | 1.1/2 | 155 | 114.3 | 73.0 | 22.3 | 22.3 | 7 | 6.35 | 48.3 | =+2.0 / -1.0 | 70 | 4 | 22.3 | 0.8 | 6 | 23 | 32 | =+3.2 / -0.8 | 32 | 70 | =+/-1.5 | 1.1/2 | 49.5 | =+1.0 / -0.0 | 50.0 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø165″ | 2 | 165 | 127.0 | 92.1 | 25.4 | 25.4 | 7 | 6.35 | 60.3 | =+2.0 / -1.0 | 84 | 8 | 19.1 | 0.8 | 8 | 29 | 37 | =+3.2 / -0.8 | 37 | 73 | =+/-1.5 | 2 | 61.9 | =+1.0 / -0.0 | 62.5 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø190″ | 2.1/2 | 190 | 149.2 | 104.8 | 28.6 | 28.6 | 7 | 6.35 | 73.0 | =+2.0 / -1.0 | 100 | 8 | 22.3 | 0.8 | 8 | 32 | 41 | =+3.2 / -0.8 | 41 | 79 | =+/-1.5 | 2.1/2 | 74.6 | =+1.0 / -0.0 | 75.4 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø210″ | 3 | 210 | 168.3 | 127.0 | 31.8 | 31.8 | 7 | 6.35 | 88.9 | =+2.0 / -1.0 | 117 | 8 | 22.3 | 0.8 | 10 | 35 | 46 | =+3.2 / -0.8 | 46 | 83 | =+/-1.5 | 3 | 90.7 | =+1.0 / -0.0 | 91.4 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø230″ | 3.1/2 | 230 | 184.2 | 139.7 | 35.0 | 35.0 | 7 | 6.35 | 101.6 | =+2.0 / -1.0 | 133 | 8 | 25.4 | 0.8 | 10 | 40 | 49 | =+3.2 / -0.8 | 49 | 86 | =+/-1.5 | 3.1/2 | 103.4 | =+1.0 / -0.0 | 104.1 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø255″ | 4 | 255 | 200.0 | 157.2 | 35.0 | 35.0 | 7 | 6.35 | 114.3 | =+2.0 / -1.0 | 146 | 8 | 25.4 | 0.8 | 11 | 37 | 51 | =+3.2 / -0.8 | 51 | 89 | =+/-1.5 | 4 | 116.1 | =+1.0 / -0.0 | 116.8 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø280″ | 5 | 280 | 235.0 | 185.7 | 38.1 | 38.1 | 7 | 6.35 | 141.3 | =+4.0 / -1.0 | 178 | 8 | 25.4 | 0.8 | 11 | 43 | 54 | =+3.2 / -0.8 | 54 | 102 | =+1.5 / -3.0 | 5 | 143.8 | =+1.0 / -0.0 | 144.4 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø320″ | 6 | 320 | 269.9 | 215.9 | 41.3 | 41.3 | 7 | 6.35 | 168.3 | =+4.0 / -1.0 | 206 | 12 | 25.4 | 0.8 | 13 | 46 | 57 | =+3.2 / -0.8 | 57 | 103 | =+1.5 / -3.0 | 6 | 170.7 | =+1.0 / -0.0 | 171.4 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø380″ | 8 | 380 | 330.0 | 269.9 | 47.7 | 47.7 | 7 | 6.35 | 219.1 | =+4.0 / -1.0 | 260 | 12 | 28.6 | 0.8 | 13 | 51 | 68 | =+3.2 / -0.8 | 68 | 117 | =+1.5 / -3.0 | 8 | 221.5 | =+1.0 / -0.0 | 222.2 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø445″ | 10 | 445 | 387.4 | 323.8 | 54.0 | 54.0 | 7 | 6.35 | 273.0 | =+4.0 / -1.0 | 321 | 16 | 31.8 | 0.8 | 13 | 56 | 73 | =+3.2 / -0.8 | 102 | 124 | =+1.5 / -3.0 | 10 | 276.2 | =+1.0 / -0.0 | 277.4 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø520″ | 12 | 520 | 450.8 | 381.0 | 57.2 | 57.2 | 7 | 6.35 | 323.8 | =+4.0 / -1.0 | 375 | 16 | 34.9 | 0.8 | 13 | 61 | 79 | =+3.2 / -0.8 | 108 | 137 | =+3.0 / -5.0 | 12 | 327.0 | =+1.5 / -0.0 | 328.2 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø585″ | 14 | 585 | 514.4 | 412.8 | 60.4 | 60.4 | 7 | 6.35 | 355.6 | =+4.0 / -1.0 | 425 | 20 | 34.9 | 0.8 | 13 | 64 | 84 | =+3.2 / -0.8 | 117 | 149 | =+3.0 / -5.0 | 14 | 359.2 | =+1.5 / -0.0 | 360.2 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø650″ | 16 | 650 | 571.5 | 469.9 | 63.5 | 63.5 | 7 | 6.35 | 406.4 | =+4.0 / -1.0 | 483 | 20 | 38.1 | 0.8 | 13 | 69 | 94 | =+3.2 / -0.8 | 127 | 152 | =+3.0 / -5.0 | 16 | 410.5 | =+1.5 / -0.0 | 411.2 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø710″ | 18 | 710 | 628.6 | 533.4 | 66.7 | 66.7 | 7 | 6.35 | 457.0 | =+4.0 / -1.0 | 533 | 24 | 38.1 | 0.8 | 13 | 70 | 98 | =+3.2 / -0.8 | 137 | 165 | =+3.0 / -5.0 | 18 | 461.8 | =+1.5 / -0.0 | 462.3 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+/-1.0 |
| Ø775″ | 20 | 775 | 685.8 | 584.2 | 69.9 | 69.9 | 7 | 6.35 | 508.0 | =+4.0 / -1.0 | 587 | 24 | 41.3 | 0.8 | 13 | 74 | 102 | =+3.2 / -0.8 | 146 | 168 | =+3.0 / -5.0 | 20 | 513.1 | =+1.5 / -0.0 | 514.4 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+3.0 / -1.5 |
| Ø915″ | 24 | 915 | 812.8 | 692.2 | 76.2 | 76.2 | 7 | 6.35 | 610.0 | =+4.0 / -1.0 | 702 | 24 | 47.6 | 0.8 | 13 | 83 | 114 | =+3.2 / -0.8 | 159 | 175 | =+3.0 / -5.0 | 24 | 616.0 | =+1.5 / -0.0 | 616.0 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+3.0 / -1.5 |
