Flange Solto (Lap Joint) 150 - Grupo Feital

O Flange Solto (Lap Joint) 150 possui uma medida específica para atender as necessidades de vedação e ligação de tubos. Essa peça é responsável por impedir a passagem de furos e vazamentos em tubulações de modo geral.

Assim sendo, veja a seguir mais detalhes importantes sobre esse tipo de item e as especificações do modelo de 150. Além disso, conheça as soluções de produtos e serviços ligados ao aço oferecidas pelo Grupo Feital para atender às suas necessidades.

Detalhes do Flange Solto (Lap Joint) 150

Entre os diferentes modelos de Lap Joint disponíveis no mercado, esse modelo possui a menor libragem. Dessa forma, seu uso está direcionado para sistemas onde não há muita pressão e podem ser desmontados frequentemente. Suas principais características incluem:

  • Variados diâmetros nominais, para encaixe em tubulações de diferentes tamanhos;
  • Modelos com diferentes quantidades de furos e pesos para se adequar ao seu projeto;
  • Versatilidade para girar e realizar o encaixe dos furos de forma adequada;
  • Em comparação aos flanges lisos, esses modelos têm um ressalto em um lado da face.

O Flange Solto (Lap Joint) 150 se liga somente a outros flanges. Além disso, eles são bastante apropriados para usar junto a pestanas do tipo stub-ends. E neste sentido, a utilização dessas peças feitas de aço-inox trazem ainda mais benefícios para você.

Por que usar Flange Solto de aço?

Assim como em outros produtos, a aplicação do aço como matéria-prima desse tipo de item é bastante vantajosa. Na medida em que você conta com peças que utilizem esse material há uma série de benefícios:

  • Maior nível de resistência a corrosão, sobretudo no caso do aço inox;
  • Durabilidade que proporciona maior tempo de vida útil para esses itens;
  • Trata-se de um material que não se altera com mudança mecânicas e de temperatura;
  • O aço também é versátil e se encaixa em outros materiais com facilidade.

Levando em conta essas considerações, é importante destacar que o Flange Solto (Lap Joint) 150 feito de aço inox garante eficiência e qualidade. Assim sendo, trata-se da melhor escolha para transportar líquidos e gases a partir de tubulações.

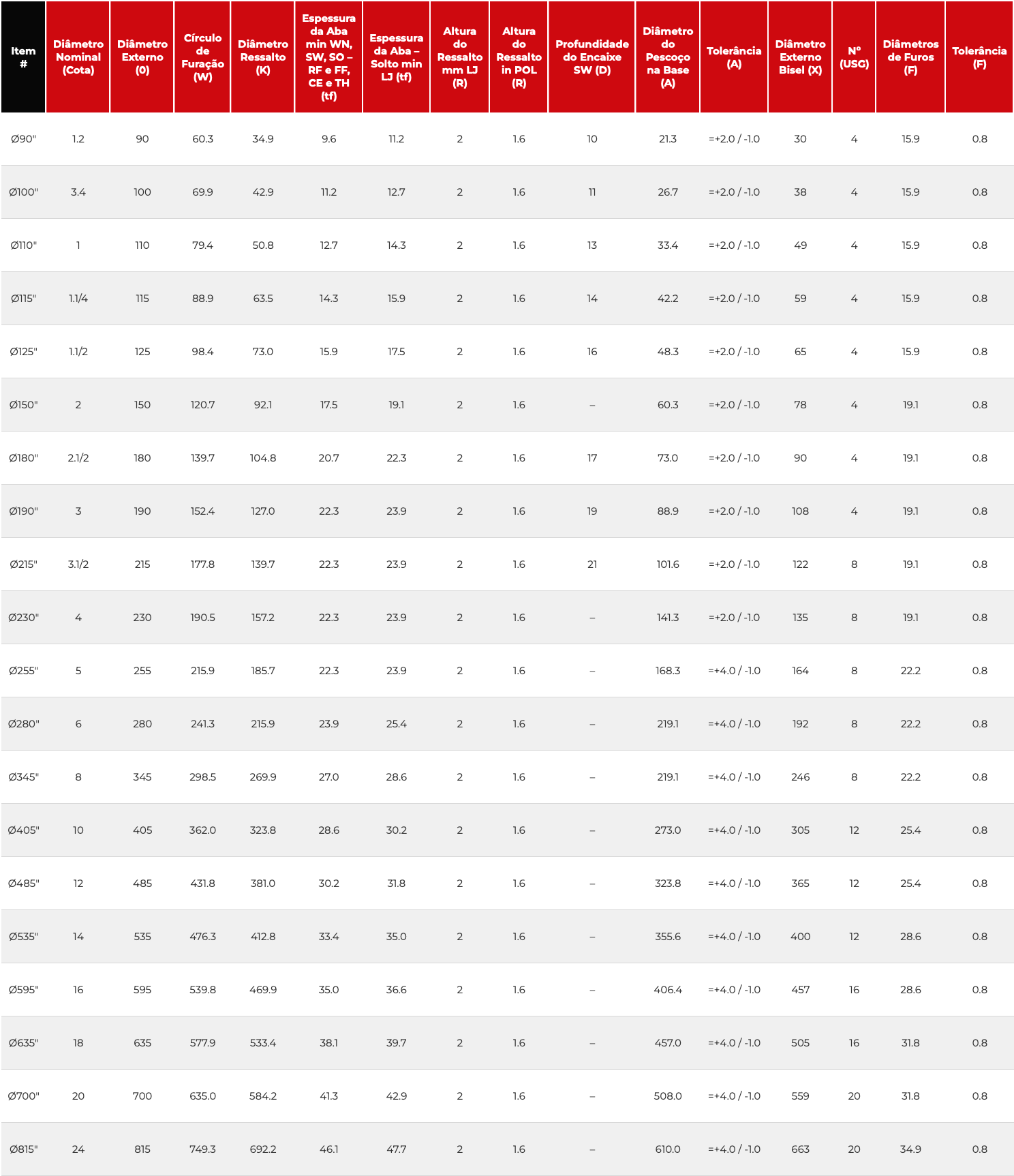

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Profundidade do Encaixe SW (D) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø90″ 1.2 90 60.3 34.9 9.6 11.2 2 1.6 10 21.3 =+2.0 / -1.0 30 4 15.9 0.8 3 16 14 =+3.2 / -0.8 16 46 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø100″ 3.4 100 69.9 42.9 11.2 12.7 2 1.6 11 26.7 =+2.0 / -1.0 38 4 15.9 0.8 3 16 14 =+3.2 / -0.8 16 51 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø110″ 1 110 79.4 50.8 12.7 14.3 2 1.6 13 33.4 =+2.0 / -1.0 49 4 15.9 0.8 3 17 16 =+3.2 / -0.8 17 54 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø115″ 1.1/4 115 88.9 63.5 14.3 15.9 2 1.6 14 42.2 =+2.0 / -1.0 59 4 15.9 0.8 5 21 19 =+3.2 / -0.8 21 56 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø125″ 1.1/2 125 98.4 73.0 15.9 17.5 2 1.6 16 48.3 =+2.0 / -1.0 65 4 15.9 0.8 6 22 21 =+3.2 / -0.8 22 60 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø150″ 2 150 120.7 92.1 17.5 19.1 2 1.6 60.3 =+2.0 / -1.0 78 4 19.1 0.8 8 25 24 =+3.2 / -0.8 25 62 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø180″ 2.1/2 180 139.7 104.8 20.7 22.3 2 1.6 17 73.0 =+2.0 / -1.0 90 4 19.1 0.8 8 29 27 =+3.2 / -0.8 29 68 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø190″ 3 190 152.4 127.0 22.3 23.9 2 1.6 19 88.9 =+2.0 / -1.0 108 4 19.1 0.8 10 30 29 =+3.2 / -0.8 30 68 =+/-1.5 3 90.7 =+1.0 / -0.0 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø215″ 3.1/2 215 177.8 139.7 22.3 23.9 2 1.6 21 101.6 =+2.0 / -1.0 122 8 19.1 0.8 10 32 30 =+3.2 / -0.8 32 70 =+/-1.5 3.1/2 103.4 =+1.0 / -0.0 104.1 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø230″ 4 230 190.5 157.2 22.3 23.9 2 1.6 141.3 =+2.0 / -1.0 135 8 19.1 0.8 11 33 32 =+3.2 / -0.8 33 75 =+/-1.5 4 116.1 =+1.0 / -0.0 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø255″ 5 255 215.9 185.7 22.3 23.9 2 1.6 168.3 =+4.0 / -1.0 164 8 22.2 0.8 12 36 35 =+3.2 / -0.8 36 87 =+1.5 / -3.0 5 143.8 =+1.0 / -0.0 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø280″ 6 280 241.3 215.9 23.9 25.4 2 1.6 219.1 =+4.0 / -1.0 192 8 22.2 0.8 13 40 38 =+3.2 / -0.8 40 87 =+1.5 / -3.0 6 170.7 =+1.0 / -0.0 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø345″ 8 345 298.5 269.9 27.0 28.6 2 1.6 219.1 =+4.0 / -1.0 246 8 22.2 0.8 13 44 43 =+3.2 / -0.8 44 100 =+1.5 / -3.0 8 221.5 =+1.0 / -0.0 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø405″ 10 405 362.0 323.8 28.6 30.2 2 1.6 273.0 =+4.0 / -1.0 305 12 25.4 0.8 13 49 48 =+3.2 / -0.8 49 100 =+1.5 / -3.0 10 276.2 =+1.0 / -0.0 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/- 1.0
Ø485″ 12 485 431.8 381.0 30.2 31.8 2 1.6 323.8 =+4.0 / -1.0 365 12 25.4 0.8 13 56 54 =+3.2 / -0.8 56 113 =+1.5 / -3.0 12 327.0 =+1.5 / -0.0 328.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø535″ 14 535 476.3 412.8 33.4 35.0 2 1.6 355.6 =+4.0 / -1.0 400 12 28.6 0.8 13 57 56 =+3.2 / -0.8 79 125 =+1.5 / -3.0 14 359.2 =+1.5 / -0.0 360.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø595″ 16 595 539.8 469.9 35.0 36.6 2 1.6 406.4 =+4.0 / -1.0 457 16 28.6 0.8 13 64 62 =+3.2 / -0.8 87 125 =+1.5 / -3.0 16 410.5 =+1.5 / -0.0 411.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø635″ 18 635 577.9 533.4 38.1 39.7 2 1.6 457.0 =+4.0 / -1.0 505 16 31.8 0.8 13 68 67 =+3.2 / -0.8 97 138 =+1.5 / -3.0 18 461.8 =+1.5 / -0.0 462.3 =+1.5 / -0.0 Conforme Especificação do Cliente =+1.5
Ø700″ 20 700 635.0 584.2 41.3 42.9 2 1.6 508.0 =+4.0 / -1.0 559 20 31.8 0.8 13 73 71 =+3.2 / -0.8 103 143 =+1.5 / -3.0 20 513.1 =+1.5 / -0.0 514.4 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5
Ø815″ 24 815 749.3 692.2 46.1 47.7 2 1.6 610.0 =+4.0 / -1.0 663 20 34.9 0.8 13 83 81 =+3.2 / -0.8 111 151 =+1.5 / -3.0 24 616.0 =+1.5 / -0.0 616.0 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5

Arraste a tabela para o lado.
