O Flange Solto (Lap Joint) 2500 do Grupo Feital é um componente essencial dentro de estruturas de tubulações de aço. Em suma, são itens que conectam os tubos e servem para a vedação do fluxo no sistema. Assim, esses materiais costumam ser unidos por um conjunto de parafusos montados em pares e impedem que os líquidos ou gases no interior do sistema sejam expelidos para fora em momentos de pressão mais elevada.

Além disso, esses itens podem facilitar a retirada dos canos diante da necessidade de manutenção e limpeza. A sua composição em aço garante durabilidade e resistência à corrosão nas mais variadas circunstâncias.

Principais caraterísticas do modelo de Flange Solto (Lap Joint) 2500 da Feital

Ao contrário de outros modelos que são soldados junto aos metais da tubulação, o flange solto é inserido por meio de parafusos no sistema hidráulico. Assim, é ideal para as operações nas quais o nível de pressão é mais reduzido, além de ser indicado para instalação junto a conjuntos de pestanas. Confira outras vantagens desse material:

  • Diferentes medidas e comprimentos conforme a necessidade do cliente;
  • Especificações técnicas que seguem normas internacionais de qualidade;
  • Versatilidade para limpeza e manutenção de componentes hidráulicos;
  • Capacidade de pressão de até 2500 libras;
  • Por fim, essa peça possibilita girar o mecanismo para a inserção do parafuso desse flange, tornando muito mais fácil a colocação deles.

Aplicações do Flange Solto (Lap Joint) 2500 da Feital

Devido à fácil manutenção e instalação, sistemas que precisam de manutenção constante utilizam esse flange. Assim, ambientes industriais que necessitam de uma condução de líquidos de baixa e média pressão utilizam muito esse componente. Dentre os segmentos estão o de petróleo, químico, naval, caldeiraria e condução de fluidos e vapor, dentre outros.

Vantagens desse tipo de Flange

Veja a seguir alguns dos motivos pelos quais a Feital oferece com o melhor modelo de Flanges Solto Lap Joint 2500.

  • Praticidade: o Flange Solto (Lap Joint) 2500 da Feital é um componente que oferece ampla praticidade pelo fato de ser possível a sua remoção sem maiores dificuldades.
  • Resistência: esse componente pode ser feito a partir de diversos tipos de aço da mais alta resistência à corrosão e a ação do tempo.
  • Segurança: os modelos de flanges da Feital dispõem do aval dos mais importantes órgãos de inspeção de segurança e qualidade (ASTM, ANSI, MSS, DIN).

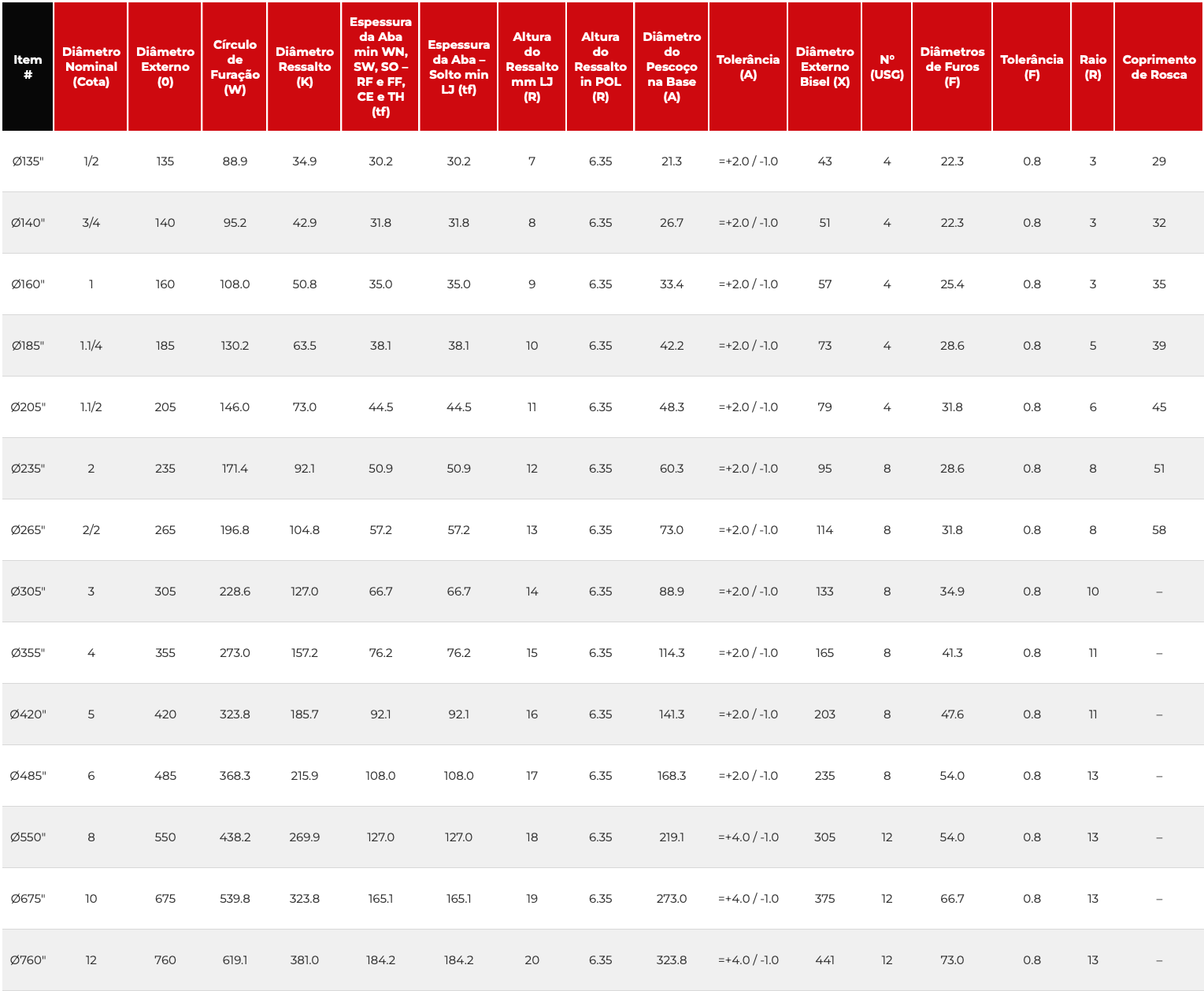

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) N° (USG) Diâmetros de Furos (F) Tolerância (F) Raio (R) Coprimento de Rosca Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø135″ 1/2 135 88.9 34.9 30.2 30.2 7 6.35 21.3 =+2.0 / -1.0 43 4 22.3 0.8 3 29 40 =+3.2 / -0.8 40 73 =+/-1.5 1/2 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø140″ 3/4 140 95.2 42.9 31.8 31.8 8 6.35 26.7 =+2.0 / -1.0 51 4 22.3 0.8 3 32 43 =+3.2 / -0.8 43 79 =+/-1.5 3/4 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø160″ 1 160 108.0 50.8 35.0 35.0 9 6.35 33.4 =+2.0 / -1.0 57 4 25.4 0.8 3 35 48 =+3.2 / -0.8 48 89 =+/-1.5 1 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø185″ 1.1/4 185 130.2 63.5 38.1 38.1 10 6.35 42.2 =+2.0 / -1.0 73 4 28.6 0.8 5 39 52 =+3.2 / -0.8 52 95 =+/-1.5 1.1/4 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø205″ 1.1/2 205 146.0 73.0 44.5 44.5 11 6.35 48.3 =+2.0 / -1.0 79 4 31.8 0.8 6 45 60 =+3.2 / -0.8 60 111 =+/-1.5 1.1/2 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø235″ 2 235 171.4 92.1 50.9 50.9 12 6.35 60.3 =+2.0 / -1.0 95 8 28.6 0.8 8 51 70 =+3.2 / -0.8 70 127 =+/-1.5 2 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø265″ 2/2 265 196.8 104.8 57.2 57.2 13 6.35 73.0 =+2.0 / -1.0 114 8 31.8 0.8 8 58 79 =+3.2 / -0.8 79 143 =+/-1.5 2/2 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø305″ 3 305 228.6 127.0 66.7 66.7 14 6.35 88.9 =+2.0 / -1.0 133 8 34.9 0.8 10 =+3.2 / -0.8 92 168 =+/-1.5 3 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø355″ 4 355 273.0 157.2 76.2 76.2 15 6.35 114.3 =+2.0 / -1.0 165 8 41.3 0.8 11 =+3.2 / -0.8 108 190 =+/-1.5 4 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø420″ 5 420 323.8 185.7 92.1 92.1 16 6.35 141.3 =+2.0 / -1.0 203 8 47.6 0.8 11 =+3.2 / -0.8 130 229 =+/-1.5 5 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø485″ 6 485 368.3 215.9 108.0 108.0 17 6.35 168.3 =+2.0 / -1.0 235 8 54.0 0.8 13 =+3.2 / -0.8 152 273 =+/-1.5 6 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø550″ 8 550 438.2 269.9 127.0 127.0 18 6.35 219.1 =+4.0 / -1.0 305 12 54.0 0.8 13 =+3.2 / -0.8 178 318 =+ 1.5 /- 3.0 8 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø675″ 10 675 539.8 323.8 165.1 165.1 19 6.35 273.0 =+4.0 / -1.0 375 12 66.7 0.8 13 =+3.2 / -0.8 229 419 =+ 1.5 /- 3.0 10 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø760″ 12 760 619.1 381.0 184.2 184.2 20 6.35 323.8 =+4.0 / -1.0 441 12 73.0 0.8 13 =+3.2 / -0.8 254 464 =+/-1.5 12 328.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0

Arraste a tabela para o lado.
