O uso de flange solto (lap joint) 300 traz grandes diferenciais para seu projeto. Esta é uma peça que ajuda a realizar a ligação e vedação de tubulações de diferentes tipos. Além disso, a sua libragem também suporta pressões leves e moderadas.
Assim sendo, veja mais informações a respeito desse tipo de peça a seguir, incluindo suas principais características e especificações. Saiba também porque contar com o Grupo Feital na hora de adquirir flanges e outros produtos feitos de aço é a sua melhor opção.
Destaques do flange solto (lap joint) 300
Em primeiro lugar, essa é uma peça que tem a mesma função de flanges lisos, que é de unir e vedar tubulações sem solda. Mas sua estrutura é um pouco diferente, pois ela possui um ressalto em um dos lados. Além disso, suas características também incluem:
- Vários tamanhos e comprimentos, com diâmetros nominais de ½ a 24 polegadas;
- Pesos e número de furos variáveis, para se adequar a diferentes tubulações;
- Facilidade de encaixe e conexão em diferentes sistemas a partir de ligação entre flanges;
- Eficiência para vedar conexões e vazamentos em sistemas industriais de forma geral.
Em comparação aos modelos de 150, esse tipo de flange tem um suporte a pressão um pouco maior. Por isso, pode ser utilizado em indústrias diversas que trabalham com o transporte de líquidos e gases. Neste sentido, uma forma de garantir eficiência máxima para esse tipo de peça é contando com modelos de aço.
Utilizando flange de aço em suas obras
Tendo em vista que o principal lugar para fixação dessas peças é em pestanas stub-ends, bem como sua própria função de substituir soldas em tubulações, o uso do aço é fundamental. Esse tipo de material apresenta uma série de diferenciais, como por exemplo:
- Elevada resistência à oxidação e a corrosão de forma geral;
- Eficiência ao resistir a mudanças de temperaturas e de ordem mecânica;
- Obedecimento a normas e padrões dimensionais e de eficiência para sua aplicação;
- Durabilidade elevada, que garante um maior tempo de vida útil a essas peças.
É muito importante ter em mente o papel estratégico do flange solto (lap joint) 300 para obras e projetos diversos. E na medida que você utilizar esse tipo de produto de aço inox, conte com uma empresa especializada como o Grupo Feital. Isso vai fazer toda a diferença.

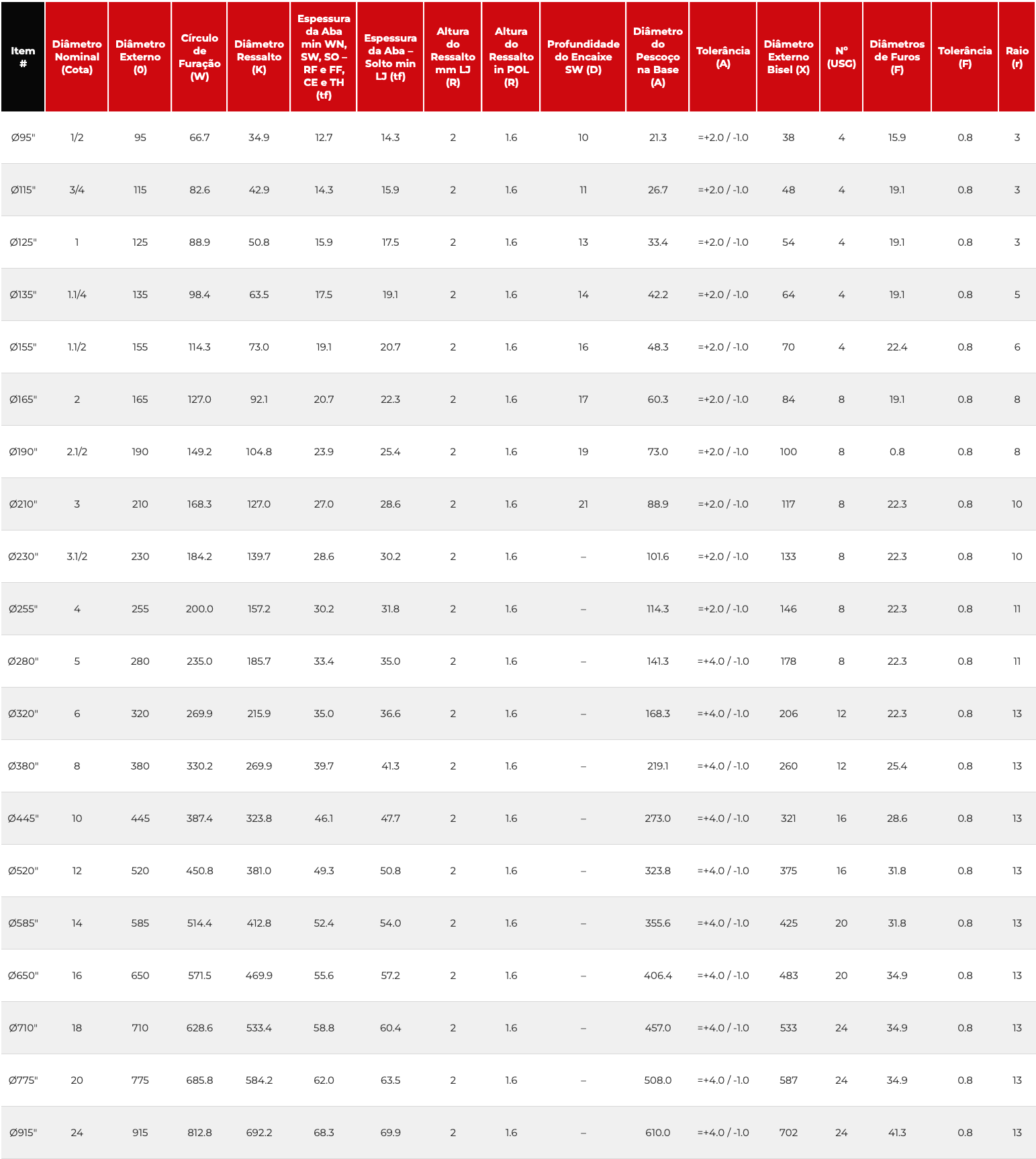

| Item # | Diâmetro Nominal (Cota) | Diâmetro Externo (0) | Círculo de Furação (W) | Diâmetro Ressalto (K) | Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) | Espessura da Aba – Solto min LJ (tf) | Altura do Ressalto mm LJ (R) | Altura do Ressalto in POL (R) | Profundidade do Encaixe SW (D) | Diâmetro do Pescoço na Base (A) | Tolerância (A) | Diâmetro Externo Bisel (X) | Nº (USG) | Diâmetros de Furos (F) | Tolerância (F) | Raio (r) | Coprimento da Rosca (T) | Sobreposto de Encaixe Roscado SO, SW e TH (Y) | Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) | Solto LJ (Y) | Do Pescoço WN (Y) | Tolerância do Pescoço WN (Y) | Diâmetro Nominal (Cota B) | Sobreposto de Encaixe Roscado SO e SW mm (B) | Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) | Solto LJ mm (B) | Tolerância Solto LJ mm(B) | De Pescoço Encanxe (Schedule) WN e SW – (B1) | Tolerância (B1) |
| Ø95″ | 1/2 | 95 | 66.7 | 34.9 | 12.7 | 14.3 | 2 | 1.6 | 10 | 21.3 | =+2.0 / -1.0 | 38 | 4 | 15.9 | 0.8 | 3 | 16 | 21 | =+3.2/ -0.8 | 22 | 51 | =+/-1.5 | 1/2 | 22.2 | =+1.0 / -0.0 | 22.9 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø115″ | 3/4 | 115 | 82.6 | 42.9 | 14.3 | 15.9 | 2 | 1.6 | 11 | 26.7 | =+2.0 / -1.0 | 48 | 4 | 19.1 | 0.8 | 3 | 16 | 24 | =+3.2/ -0.8 | 25 | 56 | =+/-1.5 | 3/4 | 27.7 | =+1.0 / -0.0 | 28.2 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø125″ | 1 | 125 | 88.9 | 50.8 | 15.9 | 17.5 | 2 | 1.6 | 13 | 33.4 | =+2.0 / -1.0 | 54 | 4 | 19.1 | 0.8 | 3 | 18 | 25 | =+3.2/ -0.8 | 27 | 60 | =+/-1.5 | 1 | 34.5 | =+1.0 / -0.0 | 34.9 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø135″ | 1.1/4 | 135 | 98.4 | 63.5 | 17.5 | 19.1 | 2 | 1.6 | 14 | 42.2 | =+2.0 / -1.0 | 64 | 4 | 19.1 | 0.8 | 5 | 21 | 25 | =+3.2/ -0.8 | 27 | 64 | =+/-1.5 | 1.1/4 | 43.2 | =+1.0 / -0.0 | 43.7 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø155″ | 1.1/2 | 155 | 114.3 | 73.0 | 19.1 | 20.7 | 2 | 1.6 | 16 | 48.3 | =+2.0 / -1.0 | 70 | 4 | 22.4 | 0.8 | 6 | 23 | 29 | =+3.2/ -0.8 | 30 | 67 | =+/-1.5 | 1.1/2 | 49.5 | =+1.0 / -0.0 | 50.0 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø165″ | 2 | 165 | 127.0 | 92.1 | 20.7 | 22.3 | 2 | 1.6 | 17 | 60.3 | =+2.0 / -1.0 | 84 | 8 | 19.1 | 0.8 | 8 | 29 | 32 | =+3.2/ -0.8 | 33 | 68 | =+/-1.5 | 2 | 61.9 | =+1.0 / -0.0 | 62.5 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø190″ | 2.1/2 | 190 | 149.2 | 104.8 | 23.9 | 25.4 | 2 | 1.6 | 19 | 73.0 | =+2.0 / -1.0 | 100 | 8 | 0.8 | 0.8 | 8 | 32 | 37 | =+3.2/ -0.8 | 38 | 75 | =+/-1.5 | 2.1/2 | 74.6 | =+1.0 / -0.0 | 75.4 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø210″ | 3 | 210 | 168.3 | 127.0 | 27.0 | 28.6 | 2 | 1.6 | 21 | 88.9 | =+2.0 / -1.0 | 117 | 8 | 22.3 | 0.8 | 10 | 32 | 41 | =+3.2/ -0.8 | 43 | 78 | =+/-1.5 | 3 | 90.7 | =+1.0 / -0.0 | 91.4 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø230″ | 3.1/2 | 230 | 184.2 | 139.7 | 28.6 | 30.2 | 2 | 1.6 | – | 101.6 | =+2.0 / -1.0 | 133 | 8 | 22.3 | 0.8 | 10 | 37 | 43 | =+3.2/ -0.8 | 44 | 79 | =+/-1.5 | 3.1/2 | 103.4 | =+1.0 / -0.0 | 104.1 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø255″ | 4 | 255 | 200.0 | 157.2 | 30.2 | 31.8 | 2 | 1.6 | – | 114.3 | =+2.0 / -1.0 | 146 | 8 | 22.3 | 0.8 | 11 | 37 | 46 | =+3.2/ -0.8 | 48 | 84 | =+/-1.5 | 4 | 116.1 | =+1.0 / -0.0 | 116.8 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø280″ | 5 | 280 | 235.0 | 185.7 | 33.4 | 35.0 | 2 | 1.6 | – | 141.3 | =+4.0 / -1.0 | 178 | 8 | 22.3 | 0.8 | 11 | 43 | 49 | =+3.2/ -0.8 | 51 | 97 | =+1.5 / -3.0 | 5 | 143.8 | =+1.0 / -0.0 | 144.4 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø320″ | 6 | 320 | 269.9 | 215.9 | 35.0 | 36.6 | 2 | 1.6 | – | 168.3 | =+4.0 / -1.0 | 206 | 12 | 22.3 | 0.8 | 13 | 47 | 51 | =+3.2/ -0.8 | 52 | 97 | =+1.5 / -3.0 | 6 | 170.7 | =+1.0 / -0.0 | 171.4 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø380″ | 8 | 380 | 330.2 | 269.9 | 39.7 | 41.3 | 2 | 1.6 | – | 219.1 | =+4.0 / -1.0 | 260 | 12 | 25.4 | 0.8 | 13 | 51 | 60 | =+3.2/ -0.8 | 62 | 110 | =+1.5 / -3.0 | 8 | 221.5 | =+1.0 / -0.0 | 222.2 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø445″ | 10 | 445 | 387.4 | 323.8 | 46.1 | 47.7 | 2 | 1.6 | – | 273.0 | =+4.0 / -1.0 | 321 | 16 | 28.6 | 0.8 | 13 | 56 | 65 | =+3.2/ -0.8 | 95 | 116 | =+1.5 / -3.0 | 10 | 276.2 | =+1.0 / -0.0 | 277.4 | =+1.0 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø520″ | 12 | 520 | 450.8 | 381.0 | 49.3 | 50.8 | 2 | 1.6 | – | 323.8 | =+4.0 / -1.0 | 375 | 16 | 31.8 | 0.8 | 13 | 61 | 71 | =+3.2/ -0.8 | 102 | 129 | =+3.0 / -5.0 | 12 | 327.0 | =+1.0 / -0.0 | 328.2 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø585″ | 14 | 585 | 514.4 | 412.8 | 52.4 | 54.0 | 2 | 1.6 | – | 355.6 | =+4.0 / -1.0 | 425 | 20 | 31.8 | 0.8 | 13 | 64 | 75 | =+3.2/ -0.8 | 111 | 141 | =+3.0 / -5.0 | 14 | 359.2 | =+1.0 / -0.0 | 360.2 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø650″ | 16 | 650 | 571.5 | 469.9 | 55.6 | 57.2 | 2 | 1.6 | – | 406.4 | =+4.0 / -1.0 | 483 | 20 | 34.9 | 0.8 | 13 | 69 | 81 | =+3.2/ -0.8 | 121 | 144 | =+3.0 / -5.0 | 16 | 410.5 | =+1.0 / -0.0 | 411.2 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø710″ | 18 | 710 | 628.6 | 533.4 | 58.8 | 60.4 | 2 | 1.6 | – | 457.0 | =+4.0 / -1.0 | 533 | 24 | 34.9 | 0.8 | 13 | 70 | 87 | =+3.2/ -0.8 | 130 | 157 | =+3.0 / -5.0 | 18 | 461.8 | =+1.0 / -0.0 | 462.3 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+/- 1.0 |
| Ø775″ | 20 | 775 | 685.8 | 584.2 | 62.0 | 63.5 | 2 | 1.6 | – | 508.0 | =+4.0 / -1.0 | 587 | 24 | 34.9 | 0.8 | 13 | 74 | 94 | =+3.2/ -0.8 | 140 | 160 | =+3.0 / -5.0 | 20 | 513.1 | =+1.0 / -0.0 | 514.4 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+3.0 / -1.5 |
| Ø915″ | 24 | 915 | 812.8 | 692.2 | 68.3 | 69.9 | 2 | 1.6 | – | 610.0 | =+4.0 / -1.0 | 702 | 24 | 41.3 | 0.8 | 13 | 83 | 105 | =+3.2/ -0.8 | 152 | 167 | =+3.0 / -5.0 | 24 | 616.0 | =+1.0 / -0.0 | 616.0 | =+1.5 / -0.0 | Conforme Especificação do Cliente | =+3.0 / -1.5 |
