Flange Solto (Lap Joint) 600 - Grupo Feital

O flange solto (lap joint) 600 cumpre uma função indispensáveis em tubulações. Graças as suas características estruturais e a sua libragem, ele é capaz assegurar a ligação entre tubos com solidez. Além disso, a peça também a vedar conexões, evitando furos e vazamentos.

Dessa forma, veja a seguir mais informações sobre como funciona esse modelo de flange. Além disso, saiba os diferenciais em adquirir esse tipo de peça feita de aço, e entenda porque contar com uma empresa especializada para adquiri-la como Grupo Feital faz toda a diferença.

Sobre o flange solto (lap joint) 600

Para cumprir a sua função, os flanges de modelo lap joint se fixam uns aos outros por meio de parafusos. Além disso, essa peça conta com uma série de características que tornam seu uso bastante recomendável em tubulações:

  • Diâmetro nominal com diferentes tamanhos, que podem chegar a 24 polegadas;
  • Diferentes comprimentos e pesos, para se adequar a tubulações diversas;
  • Libragem capaz de aguentar pressões moderadas no transporte de líquidos e gases, por exemplo;
  • Capacidade de encaixe assertivo graças aos modelos com número de furos diferentes.

A melhor forma de usar esse tipo de peça é encaixando-a em pestanas do tipo stub-ends, cuja estrutura não está soldada a tubulação. Além disso, o tipo de material para esse item faz toda a diferença. Neste sentido, o aço é uma das melhores alternativas.

Diferenciais do aço como matéria-prima de flanges

Uma das principais vantagens com relação ao aço é o obedecimento a diferentes normas e padrões dimensionais. Peças comercializadas em empresas de qualidade tem a garantia de oferecer produtos com medidas e espessura certa, além de atender requisitos para sua função. E além disso, esse material também oferece vários outros benefícios:

  • O aço é um produto forte, resistente a corrosão e a oxidação em geral;
  • Sua durabilidade e tempo de vida útil também é mais elevado;
  • Esse material também não se altera por mudanças de temperatura e mecânicas;
  • Além disso, ele é versátil por se adequar a outros materiais.

É claro que você precisa considerar se esse é o modelo de flange mais adequado para a sua obra. Mas além disso, também é importante se certificar de que você adquirirá produtos de qualidade em uma empresa especializada. Neste sentido, o Grupo Feital é a sua melhor escolha.

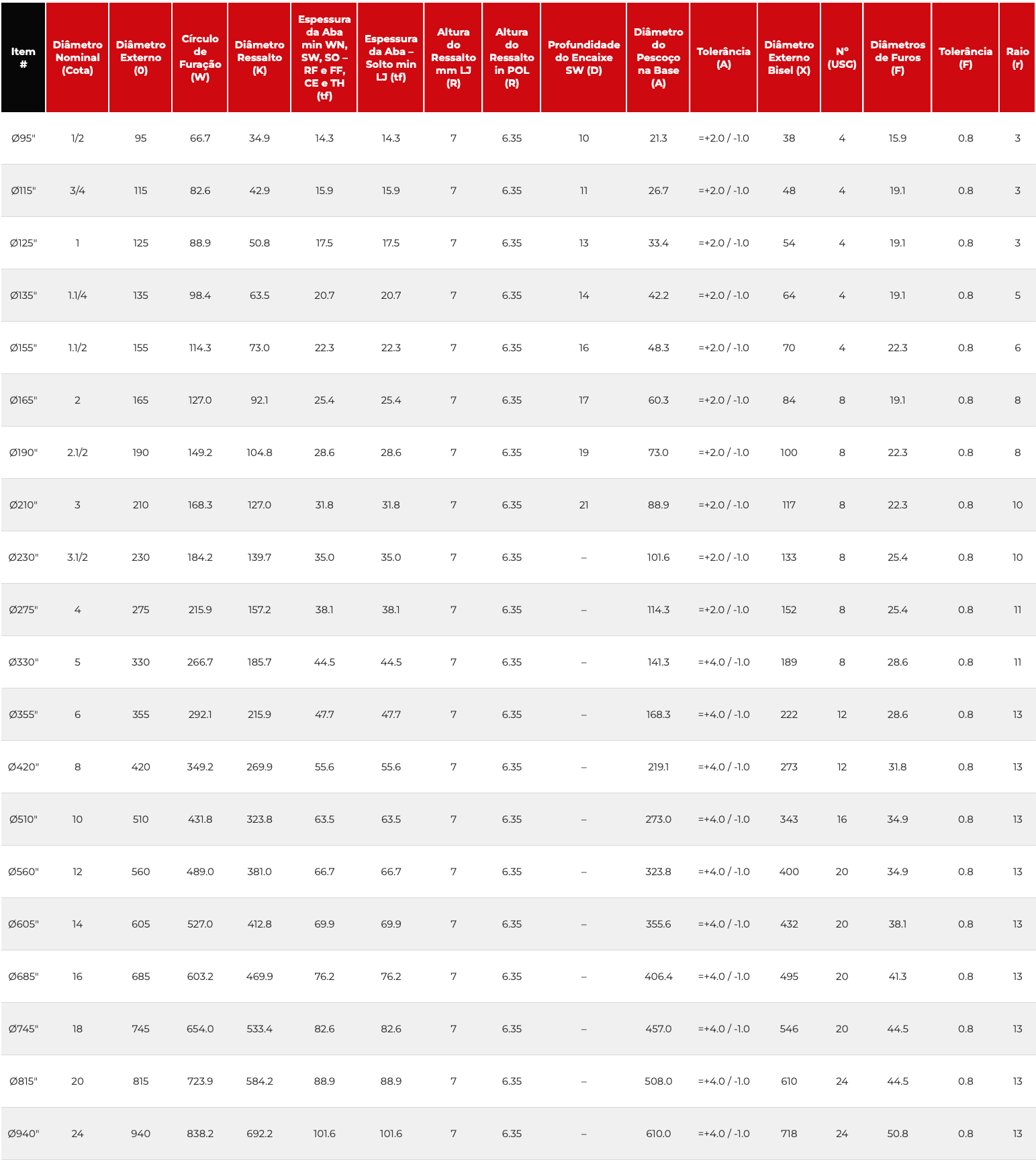

Item # Diâmetro Nominal (Cota) Diâmetro Externo (0) Círculo de Furação (W) Diâmetro Ressalto (K) Espessura da Aba min WN, SW, SO – RF e FF, CE e TH (tf) Espessura da Aba – Solto min LJ (tf) Altura do Ressalto mm LJ (R) Altura do Ressalto in POL (R) Profundidade do Encaixe SW (D) Diâmetro do Pescoço na Base (A) Tolerância (A) Diâmetro Externo Bisel (X) Nº (USG) Diâmetros de Furos (F) Tolerância (F) Raio (r) Coprimento da Rosca (T) Sobreposto de Encaixe Roscado SO, SW e TH (Y) Tolerância Sobreposto de Encaixe Roscado SO, SW e TH (Y) Solto LJ (Y) Do Pescoço WN (Y) Tolerância do Pescoço WN (Y) Diâmetro Nominal (Cota B) Sobreposto de Encaixe Roscado SO e SW mm (B) Tolerância Sobreposto de Encaixe Roscado SO e SW mm (B) Solto LJ mm (B) Tolerância Solto LJ mm(B) De Pescoço Encanxe (Schedule) WN e SW – (B1) Tolerância (B1)
Ø95″ 1/2 95 66.7 34.9 14.3 14.3 7 6.35 10 21.3 =+2.0 / -1.0 38 4 15.9 0.8 3 16 22 =+3.2 / -0.8 22 52 =+/-1.5 1/2 22.2 =+1.0 / -0.0 22.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø115″ 3/4 115 82.6 42.9 15.9 15.9 7 6.35 11 26.7 =+2.0 / -1.0 48 4 19.1 0.8 3 16 25 =+3.2 / -0.8 25 57 =+/-1.5 3/4 27.7 =+1.0 / -0.0 28.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø125″ 1 125 88.9 50.8 17.5 17.5 7 6.35 13 33.4 =+2.0 / -1.0 54 4 19.1 0.8 3 18 27 =+3.2 / -0.8 27 62 =+/-1.5 1 34.5 =+1.0 / -0.0 34.9 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø135″ 1.1/4 135 98.4 63.5 20.7 20.7 7 6.35 14 42.2 =+2.0 / -1.0 64 4 19.1 0.8 5 21 29 =+3.2 / -0.8 29 67 =+/-1.5 1.1/4 43.2 =+1.0 / -0.0 43.7 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø155″ 1.1/2 155 114.3 73.0 22.3 22.3 7 6.35 16 48.3 =+2.0 / -1.0 70 4 22.3 0.8 6 23 32 =+3.2 / -0.8 32 70 =+/-1.5 1.1/2 49.5 =+1.0 / -0.0 50.0 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø165″ 2 165 127.0 92.1 25.4 25.4 7 6.35 17 60.3 =+2.0 / -1.0 84 8 19.1 0.8 8 29 37 =+3.2 / -0.8 37 73 =+/-1.5 2 61.9 =+1.0 / -0.0 62.5 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø190″ 2.1/2 190 149.2 104.8 28.6 28.6 7 6.35 19 73.0 =+2.0 / -1.0 100 8 22.3 0.8 8 32 41 =+3.2 / -0.8 41 79 =+/-1.5 2.1/2 74.6 =+1.0 / -0.0 75.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø210″ 3 210 168.3 127.0 31.8 31.8 7 6.35 21 88.9 =+2.0 / -1.0 117 8 22.3 0.8 10 35 46 =+3.2 / -0.8 46 83 =+/-1.5 3 90.7 =+1.0 / -0.0 91.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø230″ 3.1/2 230 184.2 139.7 35.0 35.0 7 6.35 101.6 =+2.0 / -1.0 133 8 25.4 0.8 10 40 49 =+3.2 / -0.8 49 86 =+/-1.5 3.1/2 103.4 =+1.0 / -0.0 104.1 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø275″ 4 275 215.9 157.2 38.1 38.1 7 6.35 114.3 =+2.0 / -1.0 152 8 25.4 0.8 11 42 54 =+3.2 / -0.8 54 102 =+/-1.5 4 116.1 =+1.0 / -0.0 116.8 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø330″ 5 330 266.7 185.7 44.5 44.5 7 6.35 141.3 =+4.0 / -1.0 189 8 28.6 0.8 11 48 60 =+3.2 / -0.8 60 114 =+1.5 / -3.0 5 143.8 =+1.0 / -0.0 144.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø355″ 6 355 292.1 215.9 47.7 47.7 7 6.35 168.3 =+4.0 / -1.0 222 12 28.6 0.8 13 51 67 =+3.2 / -0.8 67 117 =+1.5 / -3.0 6 170.7 =+1.0 / -0.0 171.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø420″ 8 420 349.2 269.9 55.6 55.6 7 6.35 219.1 =+4.0 / -1.0 273 12 31.8 0.8 13 58 76 =+3.2 / -0.8 76 133 =+1.5 / -3.0 8 221.5 =+1.0 / -0.0 222.2 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø510″ 10 510 431.8 323.8 63.5 63.5 7 6.35 273.0 =+4.0 / -1.0 343 16 34.9 0.8 13 66 86 =+3.2 / -0.8 111 152 =+1.5 / -3.0 10 276.2 =+1.0 / -0.0 277.4 =+1.0 / -0.0 Conforme Especificação do Cliente =+/-1.0
Ø560″ 12 560 489.0 381.0 66.7 66.7 7 6.35 323.8 =+4.0 / -1.0 400 20 34.9 0.8 13 70 92 =+3.2 / -0.8 117 156 =+3.0 / -5.0 12 327.0 =+1.5 / -0.0 328.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/-1.5
Ø605″ 14 605 527.0 412.8 69.9 69.9 7 6.35 355.6 =+4.0 / -1.0 432 20 38.1 0.8 13 74 94 =+3.2 / -0.8 127 165 =+3.0 / -5.0 14 359.2 =+1.5 / -0.0 360.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/-1.5
Ø685″ 16 685 603.2 469.9 76.2 76.2 7 6.35 406.4 =+4.0 / -1.0 495 20 41.3 0.8 13 78 106 =+3.2 / -0.8 140 178 =+3.0 / -5.0 16 410.5 =+1.5 / -0.0 411.2 =+1.5 / -0.0 Conforme Especificação do Cliente =+/-1.5
Ø745″ 18 745 654.0 533.4 82.6 82.6 7 6.35 457.0 =+4.0 / -1.0 546 20 44.5 0.8 13 80 117 =+3.2 / -0.8 152 184 =+3.0 / -5.0 18 461.8 =+1.5 / -0.0 462.3 =+1.5 / -0.0 Conforme Especificação do Cliente =+/-1.5
Ø815″ 20 815 723.9 584.2 88.9 88.9 7 6.35 508.0 =+4.0 / -1.0 610 24 44.5 0.8 13 83 127 =+3.2 / -0.8 165 190 =+3.0 / -5.0 20 513.1 =+1.5 / -0.0 514.4 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5
Ø940″ 24 940 838.2 692.2 101.6 101.6 7 6.35 610.0 =+4.0 / -1.0 718 24 50.8 0.8 13 93 140 =+3.2 / -0.8 184 203 =+3.0 / -5.0 24 616.0 =+1.5 / -0.0 616.0 =+1.5 / -0.0 Conforme Especificação do Cliente =+3.0 / -1.5

Arraste a tabela para o lado.
